品番 : EA968A-120
品名 : 250mm [２本構]Ｖプーリー(Ｂ)
取扱中止になりました。代替品情報はございません。
仕様
| メーカー | 鍋屋バイテック（NBK） | 型番 | SPB250-2 |
|---|---|---|---|
| データム径 | 250mm | 外径 | 257mm |

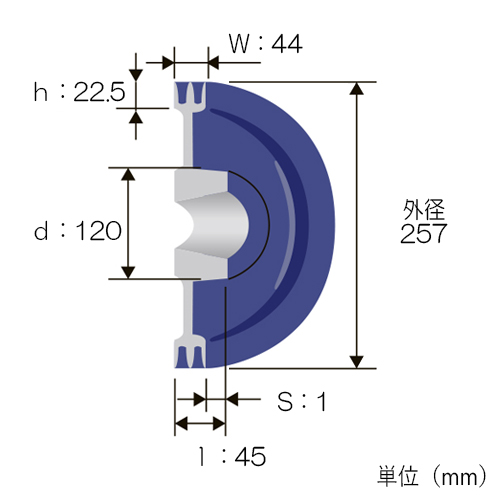

| サイズ | d：120mm、l：45mm S：1mm、W：44mm h：22.5mm |
形状 | 10U |
| 重量 | 7.20kg | 材質 | 鋳鉄（FC200以上） 塗装：NBKブルー |
| 適合Vベルト | B・BX(一般用) 5V・5VX(細幅Vベルト) SPB(SPベルト) |
慣性モーメント | 0.0638kg･㎡ |
| 2本溝 | |||
| <イソメックブッシングシステムを採用しています> シャフトへの着脱・位置決めは六角レンチまたはソケットレンチ1本で行えます。 また、テーパーしまりばりめの原理により、締結力は焼きばめと同等。安全で確実な伝動が得られます。 |
|||

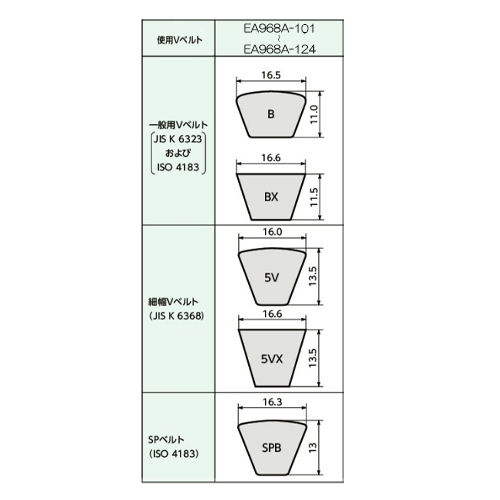

| <一般用Vプーリーが使用できます> 一般用Vベルト（B・BX）、細幅Vベルト（5V・5VX）、SPベルト（SPB）が使用可能！ |
|||

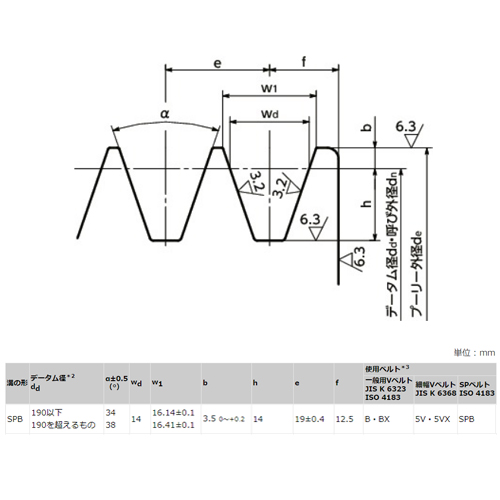

| <国際規格のVプーリー> イソメックSPプーリーは国際規格のISO 4183-1995「一般用Vベルト」にもとづくVプーリーです。EU諸国で広く流通しているVプーリーはこのISO 4183にもとづくもので、国際的に互換性があります。 |
|||

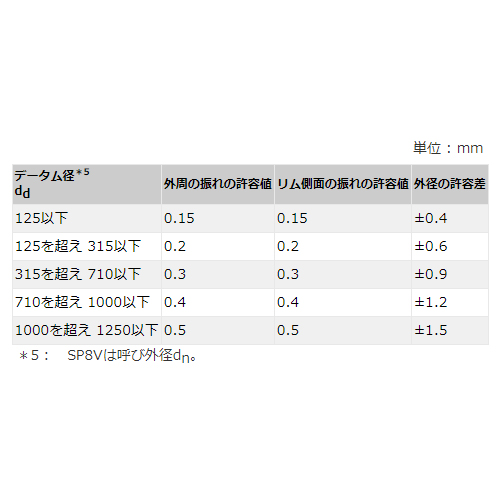

| <高いバランス精度を保証します> 外周での不釣り合い許容値を1gまたはプーリーと部シングの合計重量の0.1％のいずれかより大きい数値で設定し、バランシングマシンによりバランス調整を行っています。 |
|||

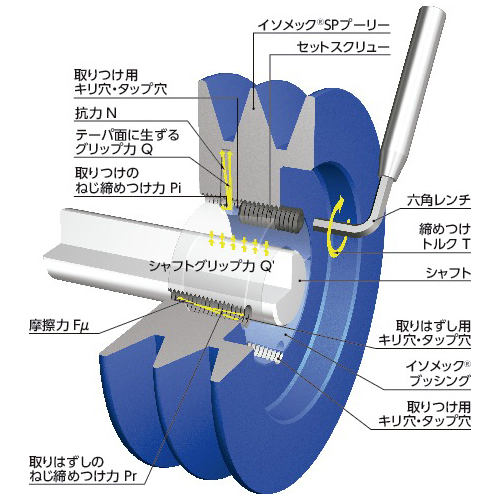

| <取りつけは簡単なのに大きな締結力。その秘密は…> 取りつけの際、六角レンチの締めつけトルクTは、ねじ締めつけ力Piとして働き、テーパの楔効果によりテーパ面にグリップ力Qを生じます。このとき、テーパ面に生ずるグリップ力Qはねじ締めつけ力Piの約14倍もの大きさになります。そしてこれがシャフトグリップ力Q'として働き、プーリー・ブッシング・シャフトが強く締結されます。取りはずしの際は、摩擦力Fμに打ち勝つねじ締めつけ力Prを与えることで、プーリー・ブッシング・シャフトは簡単に分離します。 |
|||
| ブッシング別売 | |||
| 追加説明 |
|
|---|
| カタログ価格 |
24,000 円（税抜）／ 26,400 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 0 （2025/05/01 17:14現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||

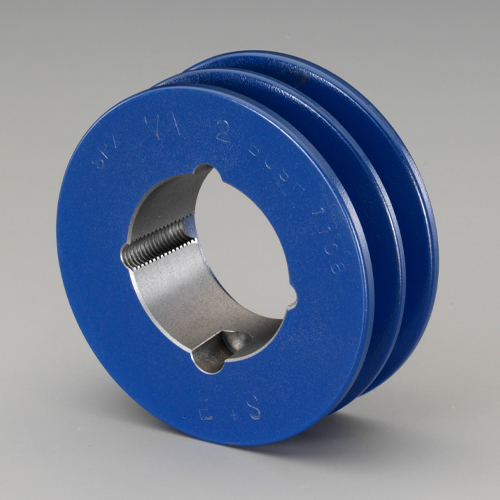

ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")
※形は形状で異なります
.jpg "エスコ寸法図")
.jpg "商品説明")
.jpg "商品説明")
.jpg "商品説明")
.jpg "商品説明")
.jpg "商品説明")
