品番 : EA141EB-69

品名 : Rc 1/2"x 9.0mm 雌ねじステム

カタログ訂正

24/04/12 ●(誤)ねじ径(R) (正)ねじ径(Rc) (No.55 1115)

仕様

メーカー アソー(ASOH) 型番 HF-1409
ねじ径 Rc1/2” タケノコ外径 9mm
タケノコ内径 5.5mm タケノコ長 29mm
六角対辺 24mm 全長 49mm
適合ホース内径※ 8mm 使用圧力 3.45MPa以下
使用温度 -50~150℃ 材質 真鍮
機器とホースを接続するための継手です。
内ネジが切ってあり、外ネジ部を他の継手無しで接続する事ができます。
ホースバンド等でホースが抜けないようにしっかりと固定し、使用して下さい。
※適合ホース内径はホース材質により多少誤差が生じます。
追加説明
カタログ価格

1,450 (税抜)/ 1,595 円(税込)

在庫数

最新在庫 : 1

(2024/05/09 14:18現在)

商品入数 1 販売単位
カタログページ 1097ページ
バリエーション一覧
EA141EB-27 Rc 1/4"x 7.0mm 雌ねじステム
EA141EB-28 Rc 1/4"x 8.0mm 雌ねじステム
EA141EB-29 Rc 1/4"x 9.0mm 雌ねじステム
EA141EB-30 Rc 1/4"x 9.5mm 雌ねじステム
EA141EB-31 Rc 1/4"x10.5mm 雌ねじステム
EA141EB-48 Rc 3/8"x 8.0mm 雌ねじステム
EA141EB-49 Rc 3/8"x 9.0mm 雌ねじステム
EA141EB-50 Rc 3/8"x 9.5mm 雌ねじステム
EA141EB-51 Rc 3/8"x10.5mm 雌ねじステム
EA141EB-52 Rc 3/8"x12.0mm 雌ねじステム
EA141EB-53 Rc 3/8"x12.7mm 雌ねじステム
EA141EB-54 Rc 3/8"x14.0mm 雌ねじステム
EA141EB-56 Rc 3/8"x16.0mm 雌ねじステム
EA141EB-68 Rc 1/2"x 8.0mm 雌ねじステム
EA141EB-69 Rc 1/2"x 9.0mm 雌ねじステム
EA141EB-70 Rc 1/2"x10.5mm 雌ねじステム
EA141EB-72 Rc 1/2"x12.0mm 雌ねじステム
EA141EB-73 Rc 1/2"x12.7mm 雌ねじステム
EA141EB-74 Rc 1/2"x14.0mm 雌ねじステム
EA141EB-76 Rc 1/2"x16.0mm 雌ねじステム

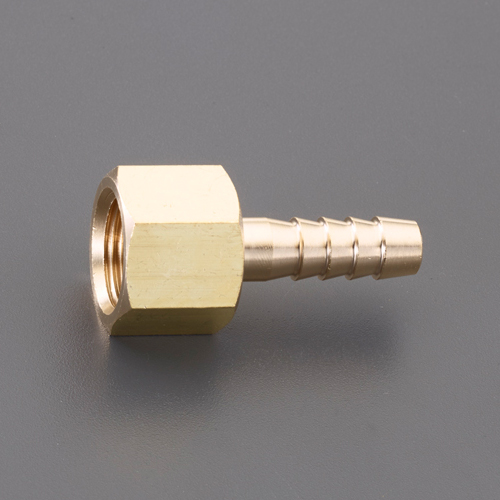

ウェブカタログ画像
画像はEA141EB-49です。
  • 画像はEA141EB-49です。

資料

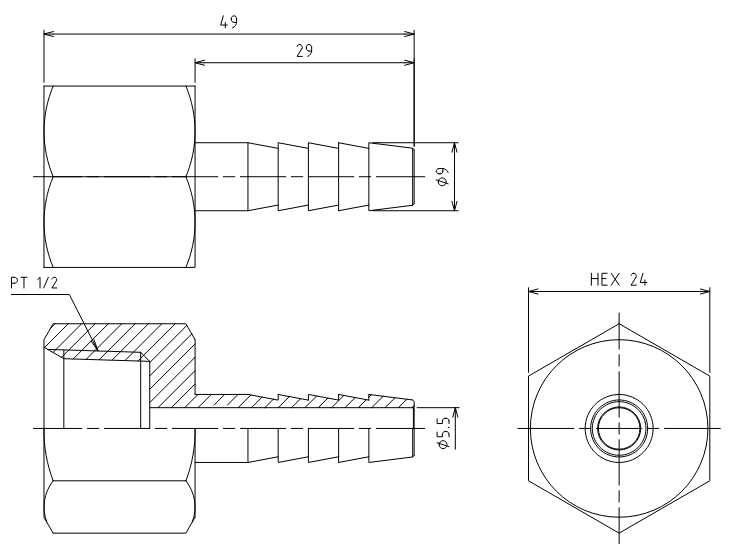

図面
