品番 : EA270-6H
品名 : [EA270,BS,BS-2用] 3/4" ベンダーヘッド
仕様
| 適合品番 | EA270、BS、BS-2 | 銅管外径 | 3/4”用 |
|---|---|---|---|
| なまし銅管用 | |||
| ベースに45°、90°の目盛り付 | |||

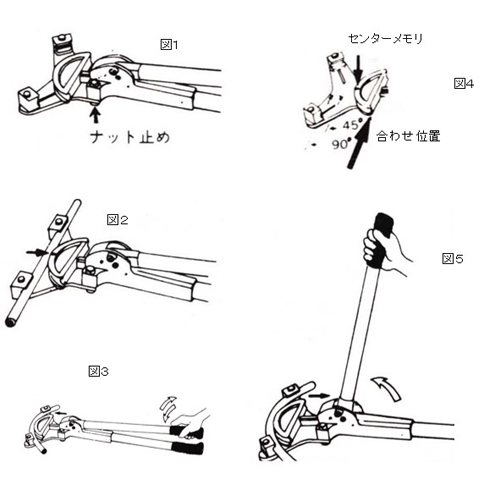

| ＜使用方法＞ 1.本体の取付けナット（2ヶ所）を緩めてはずします。 2.先に希望するサイズのシューを本体の先端ピンにはめます。 3.次に②と同サイズのガイドベースを取りつけボルトに差し込み、取付けナットで固定します。(図1) 4.シューのセンターにセットしてください。(図2） 5.上ハンドルを上下に作動させますと、ギヤー機構によりシューを押し出します。(図3) 曲げる角度は、ベンダーヘッドのメモリにシュー後部を合わせてください。(図4) 6.レバーを反対方向に一杯にひろげるとシューがスプリング機構で自動的に戻ります。(図5) |
|||
| 追加説明 |
|
|---|
| カタログ価格 |
11,500 円（税抜）／ 12,650 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 39 （2025/11/14 02:06現在）
|
||||
| 商品入数 | 1 | 販売単位 | St | ||
| カタログページ | 0014ページ | ||||
| バリエーション一覧 |
|---|
| EA270-3H [EA270,BS,BS-2用] 3/8" ベンダーヘッド |
| EA270-4H [EA270,BS,BS-2用] 1/2" ベンダーヘッド |
| EA270-5H [EA270,BS,BS-2用] 5/8" ベンダーヘッド |
| EA270-6H [EA270,BS,BS-2用] 3/4" ベンダーヘッド |
ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")
.jpg "使用写真")
.jpg "サブ画像")
.jpg "サブ画像")
資料
| 部品図 |
|
|---|
