品番 : EA425AH-26

品名 : R 1/2"x 8.0mm ミニボールバルブ(リングジョイント付)

仕様

メーカー オンダ製作所 型番 M8-1508
取付ねじ R1/2” 適合銅管 φ8mm

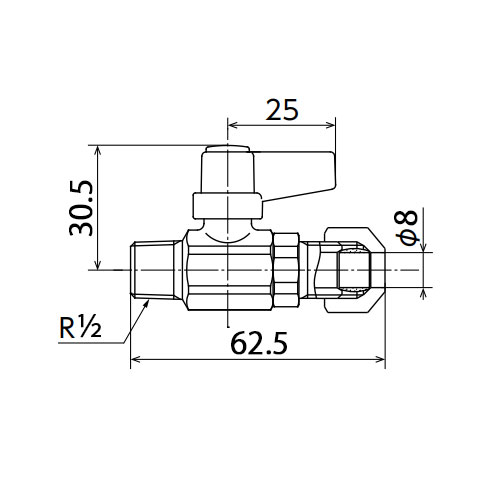

全長 62.5mm 最小内径 7.5mm
使用最高圧力 1.0MPa 使用温度範囲 -20~80℃
使用流体 冷温水・油・エアー 材質 真鍮
Rねじ×スリーブ式銅管継手
コンパクトタイプのボールバルブで、機器への取付けに便利。
配管都合によりハンドルの位置、開閉方向を自由に変更できます。

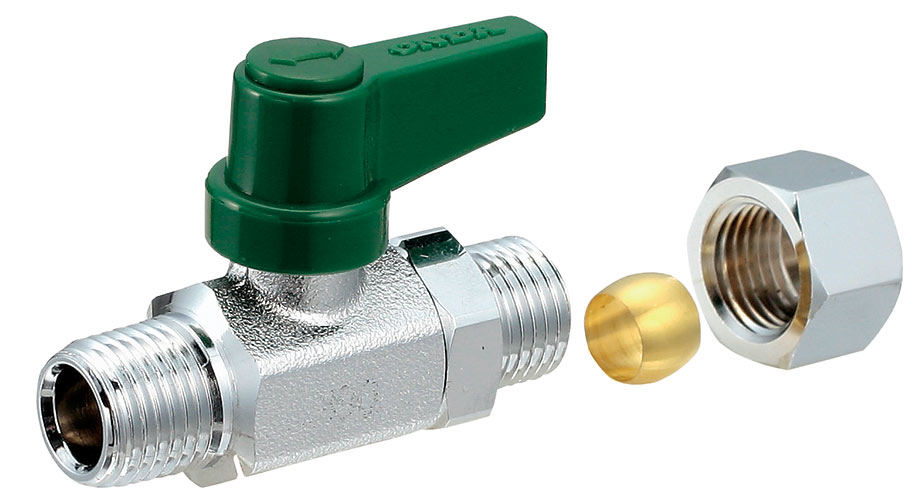

リングジョイント付き
※ナットの適正締付トルクは20~25N・mです。
追加説明
カタログ価格

1,920 (税抜)/ 2,112 円(税込)

在庫数

最新在庫 : 7

(2025/05/03 23:06現在)

商品入数 1 販売単位
カタログページ 1091ページ
バリエーション一覧
EA425AH-21 R 1/8"x 6.0mm ミニボールバルブ(リングジョイント付)
EA425AH-22 R 1/4"x 6.0mm ミニボールバルブ(リングジョイント付)
EA425AH-23 R 1/4"x 8.0mm ミニボールバルブ(リングジョイント付)
EA425AH-24 R 3/8"x 8.0mm ミニボールバルブ(リングジョイント付)
EA425AH-25 R 3/8"x10.0mm ミニボールバルブ(リングジョイント付)
EA425AH-26 R 1/2"x 8.0mm ミニボールバルブ(リングジョイント付)
ウェブカタログ画像

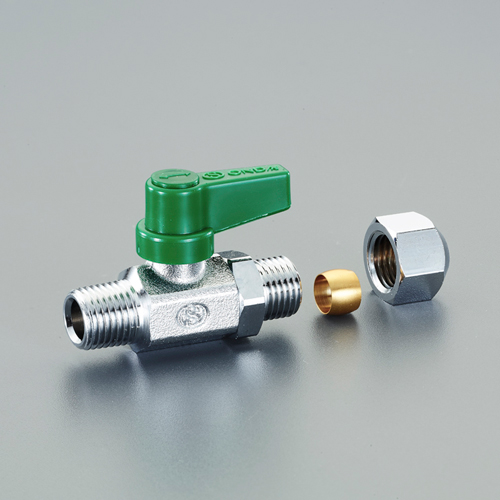

※画像はEA425AH-23です。
  • ※画像はEA425AH-23です。
  • Rねじ×スリーブ式銅管継手

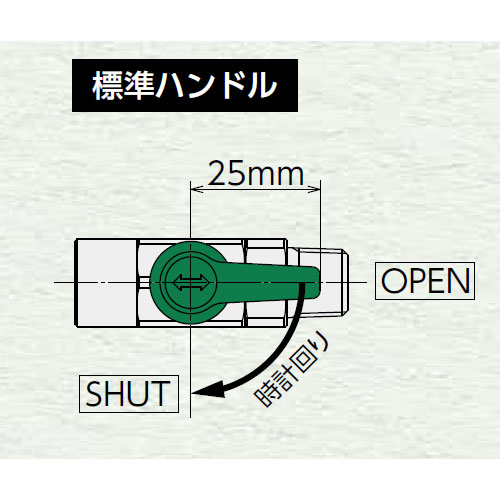

  • コンパクトで狭所での開閉に便利な標準ハンドル\n※出荷時のハンドル閉方向は時計回りです。

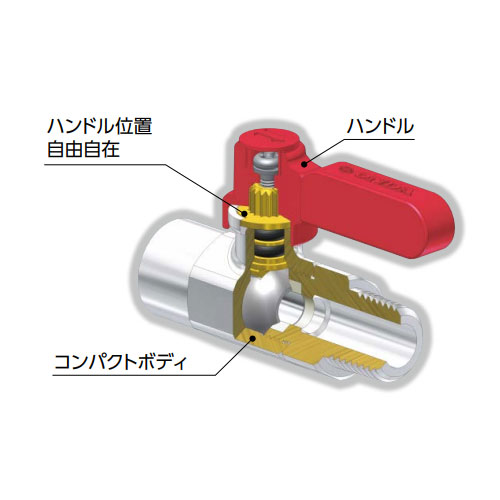

  • 構造

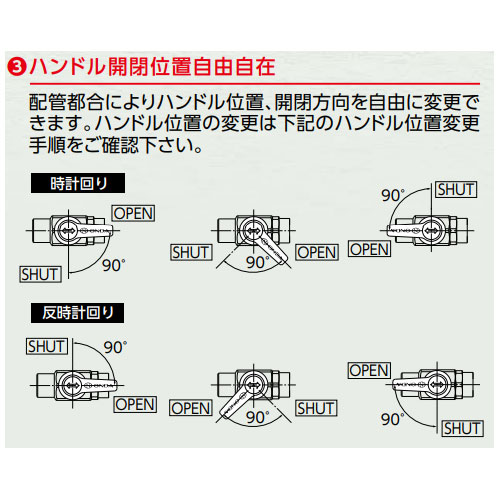

  • ハンドル開閉位置自由自在

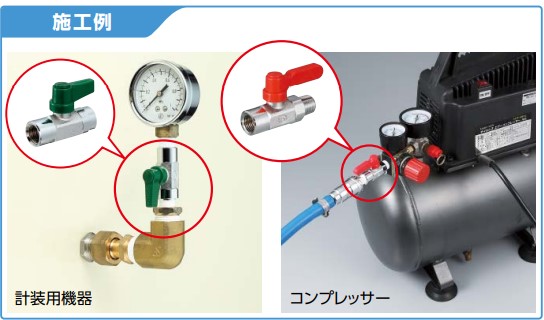

  • 施工例

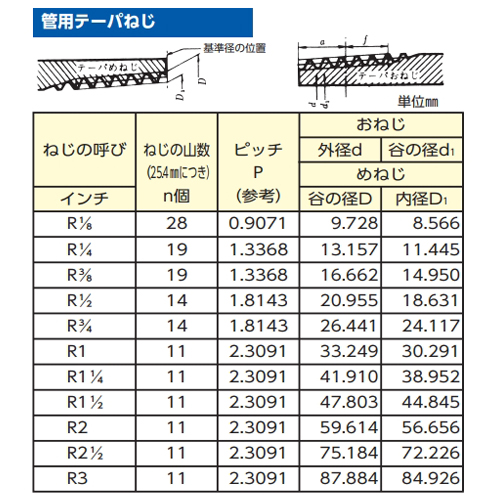

  • 管用テーパねじ
