品番 : EA426AH-63

品名 : R 3/8"x9.53mm リングジョイント(エルボ)

仕様

メーカー アソー(ASOH) 型番 RL-1303
取付ねじ R3/8” 適用管外径 9.53mm
ナット六角対辺 21mm 使用圧力 3.45MPa以下
使用温度 -50~150℃ 使用流体 空気・水・油
材質 真鍮 入数 1個

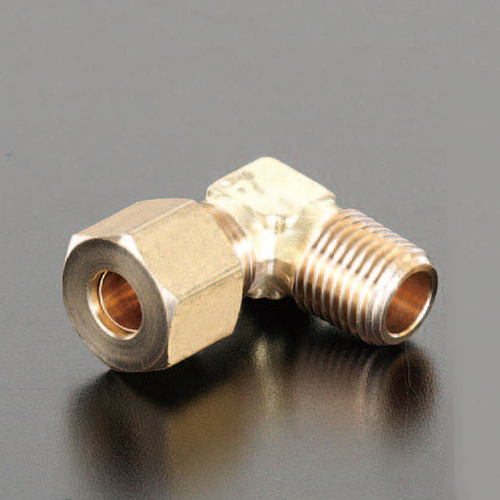

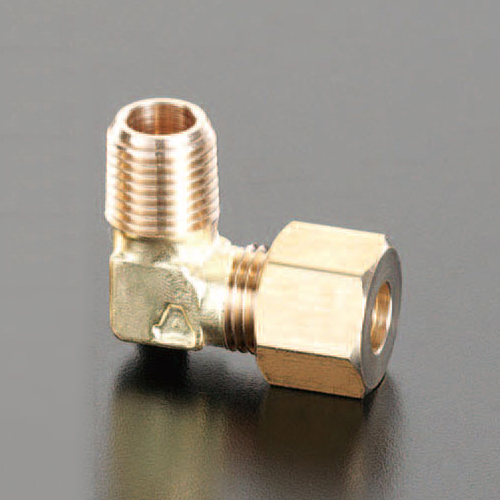

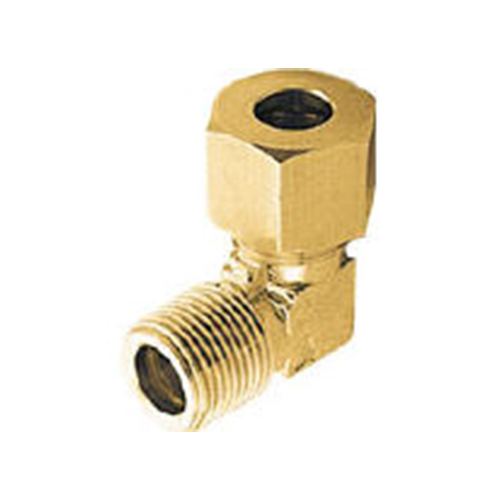

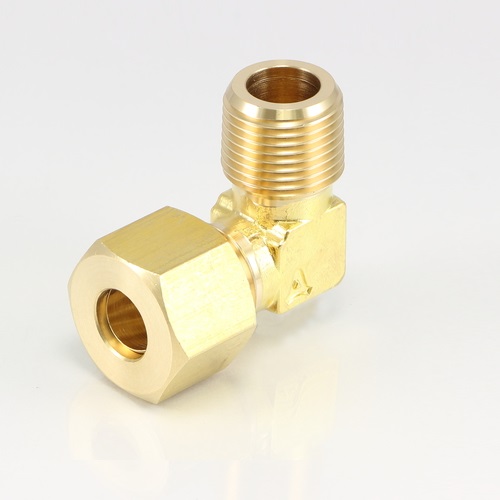

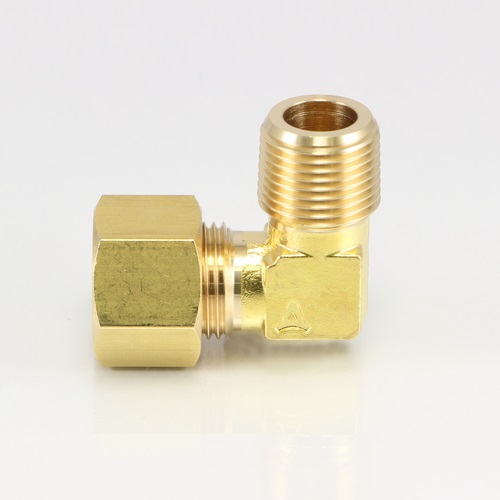

リングエルボ
銅管と機器、または装置を接続するためのリング式のエルボタイプのリングジョイントです。
専用工具を使わずに接続が可能です。
リング玉1個付属
追加説明
カタログ価格

880 (税抜)/ 968 円(税込)

在庫数

最新在庫 : 17

(2024/04/28 21:02現在)

商品入数 1 販売単位
カタログページ 1088ページ
バリエーション一覧
EA426AH-51 R 1/8"x 6 mm リングジョイント(エルボ)
EA426AH-52 R 1/8"x6.35mm リングジョイント(エルボ)
EA426AH-53 R 1/8"x 8 mm リングジョイント(エルボ)
EA426AH-54 R 1/8"x 10 mm リングジョイント(エルボ)
EA426AH-55 R 1/4"x 6 mm リングジョイント(エルボ)
EA426AH-56 R 1/4"x6.35mm リングジョイント(エルボ)
EA426AH-57 R 1/4"x 8 mm リングジョイント(エルボ)
EA426AH-58 R 1/4"x9.53mm リングジョイント(エルボ)
EA426AH-59 R 1/4"x 10 mm リングジョイント(エルボ)
EA426AH-60 R 1/4"x 12 mm リングジョイント(エルボ)
EA426AH-61 R 3/8"x 6 mm リングジョイント(エルボ)
EA426AH-62 R 3/8"x 8 mm リングジョイント(エルボ)
EA426AH-63 R 3/8"x9.53mm リングジョイント(エルボ)
EA426AH-64 R 3/8"x 10 mm リングジョイント(エルボ)
EA426AH-65 R 3/8"x 12 mm リングジョイント(エルボ)
