品番 : EA465AC-12

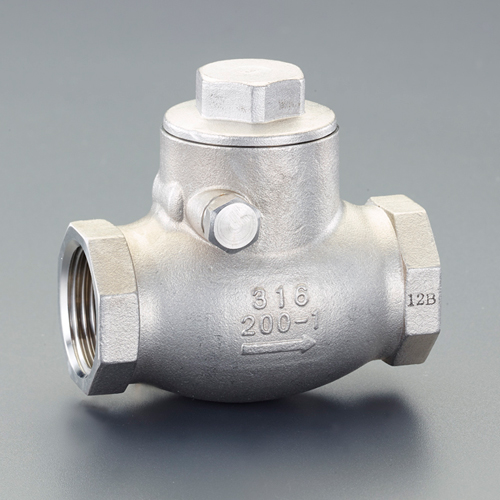

品名 : Rc1・1/4" スイングチャッキバルブ

仕様

メーカー オンダ製作所 型番 SVC-32
材質 本体:SCS14A
キャップパッキン:PTFE
ディスク:SCS14A
キャップ:SCS14A
ピン:SUS316
最高圧力 静流水(120℃以下):1.4MPa
水・油(180℃以下):1.0MPa
呼び径(A呼称) 32 ねじサイズ R1・1/4”
優れた耐食性
住宅、水処理、上下水道、食品をはじめ化学産業機械や公害防止機器、半導体製造設備に至るまで幅広く使用できます。
追加説明
カタログ価格

12,100 (税抜)/ 13,310 円(税込)

在庫数

最新在庫 : 1

(2024/04/26 16:51現在)

商品入数 1 販売単位
カタログページ 1122ページ
バリエーション一覧
EA465AC-4 Rc 1/2" スイングチャッキバルブ
EA465AC-6 Rc 3/4" スイングチャッキバルブ
EA465AC-10 Rc 1" スイングチャッキバルブ
EA465AC-12 Rc1・1/4" スイングチャッキバルブ
EA465AC-14 Rc1・1/2" スイングチャッキバルブ
EA465AC-20 Rc 2" スイングチャッキバルブ
ウェブカタログ画像
※画像はEA465AC-10です。
  • ※画像はEA465AC-10です。
  • 内部に逆流を防ぐ弁があり、その弁が流水の力により上に上がりますが、逆流すると弁が閉まり、逆流を防ぐ役割を果たします。その為、「×」の時は重力により弁が開きっ放しになるので、使用NGです。
  • ステンレス鋼(JIS G4303, G4304, G4305, G4306, G4307, G4308, G4309, G4313, G4314)
