品番 : EA469EM-63

品名 : R 3/8" x500mm フレキチューブ(鉄ニップル/溶接)

仕様

メーカー 南国フレキ工業 型番 NK-1500-10A
呼び径(A呼称) 10 ねじサイズ(R) 3/8”
対辺(mm) 17 全長(mm) 500
材質 チューブ:SUS304
ブレード:SUS304
ブレード止めリング:SUS304
オスニップル:炭素綱(SS400)
使用圧力 1.0MPa
適用流体 水・油・空気・蒸気 使用温度 -10~200℃
配管整備が難しい場所での取付が容易なフレキシブルタイプです。
チューブにオスニップル(R)を溶接して取り付けた構造です。
配管誤差調整・変位吸収・振動緩和・モーション対応
※ねじれは吸収できません。
圧力1MPa以上の設計仕様も対応可能
特殊継手や両端の金具違いの製作が可能
追加説明
カタログ価格

3,670 (税抜)/ 4,037 円(税込)

在庫数

最新在庫 : 0

(2024/05/09 14:41現在)

商品入数 1 販売単位
カタログページ 1110ページ
バリエーション一覧
EA469EM-3 R 3/8" x300mm フレキチューブ(鉄ニップル/溶接)
EA469EM-4 R 1/2" x300mm フレキチューブ(鉄ニップル/溶接)
EA469EM-6 R 3/4" x300mm フレキチューブ(鉄ニップル/溶接)
EA469EM-10 R 1" x300mm フレキチューブ(鉄ニップル/溶接)
EA469EM-12 R 1・1/4"x300mm フレキチューブ(鉄ニップル/溶接)
EA469EM-14 R 1・1/2"x300mm フレキチューブ(鉄ニップル/溶接)
EA469EM-20 R 2" x300mm フレキチューブ(鉄ニップル/溶接)
EA469EM-33 R 3/8" x400mm フレキチューブ(鉄ニップル/溶接)
EA469EM-34 R 1/2" x400mm フレキチューブ(鉄ニップル/溶接)
EA469EM-36 R 3/4" x400mm フレキチューブ(鉄ニップル/溶接)
EA469EM-40 R 1" x400mm フレキチューブ(鉄ニップル/溶接)
EA469EM-42 R 1・1/4"x400mm フレキチューブ(鉄ニップル/溶接)
EA469EM-44 R 1・1/2"x400mm フレキチューブ(鉄ニップル/溶接)
EA469EM-50 R 2" x400mm フレキチューブ(鉄ニップル/溶接)
EA469EM-63 R 3/8" x500mm フレキチューブ(鉄ニップル/溶接)
EA469EM-64 R 1/2" x500mm フレキチューブ(鉄ニップル/溶接)
EA469EM-66 R 3/4" x500mm フレキチューブ(鉄ニップル/溶接)
EA469EM-70 R 1" x500mm フレキチューブ(鉄ニップル/溶接)
EA469EM-72 R 1・1/4"x500mm フレキチューブ(鉄ニップル/溶接)
EA469EM-74 R 1・1/2"x500mm フレキチューブ(鉄ニップル/溶接)
EA469EM-80 R 2" x500mm フレキチューブ(鉄ニップル/溶接)
EA469EM-93 R 3/8" x600mm フレキチューブ(鉄ニップル/溶接)
EA469EM-94 R 1/2" x600mm フレキチューブ(鉄ニップル/溶接)
EA469EM-96 R 3/4" x600mm フレキチューブ(鉄ニップル/溶接)
EA469EM-100 R 1" x600mm フレキチューブ(鉄ニップル/溶接)
EA469EM-102 R 1・1/4"x600mm フレキチューブ(鉄ニップル/溶接)
EA469EM-104 R 1・1/2"x600mm フレキチューブ(鉄ニップル/溶接)
EA469EM-110 R 2" x600mm フレキチューブ(鉄ニップル/溶接)
EA469EM-113 R 3/8" x700mm フレキチューブ(鉄ニップル/溶接)
EA469EM-114 R 1/2" x700mm フレキチューブ(鉄ニップル/溶接)
EA469EM-116 R 3/4" x700mm フレキチューブ(鉄ニップル/溶接)
EA469EM-120 R 1" x700mm フレキチューブ(鉄ニップル/溶接)
EA469EM-122 R 1・1/4"x700mm フレキチューブ(鉄ニップル/溶接)
EA469EM-124 R 1・1/2"x700mm フレキチューブ(鉄ニップル/溶接)
EA469EM-130 R 2" x700mm フレキチューブ(鉄ニップル/溶接)
ウェブカタログ画像

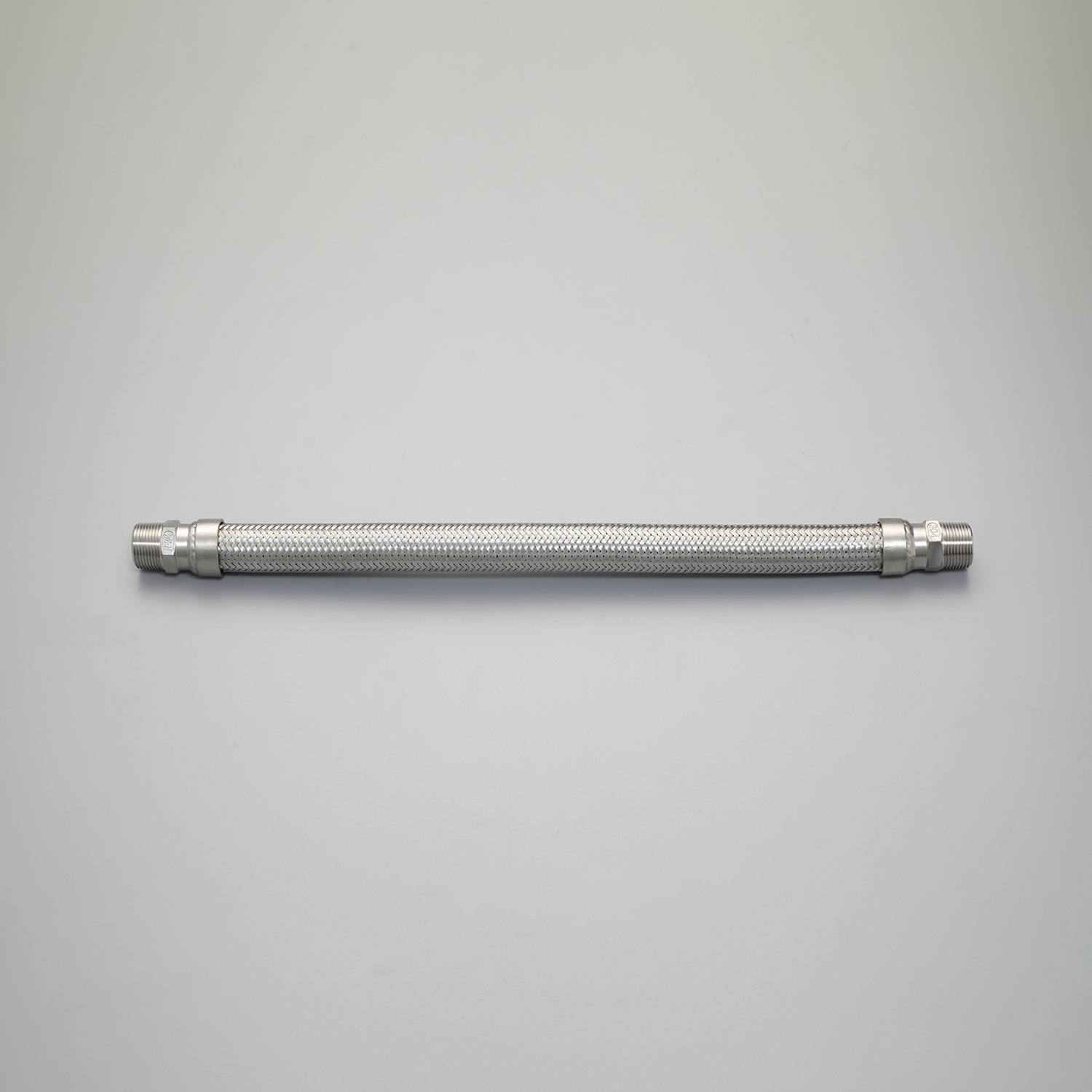

画像はEA469EM-66です

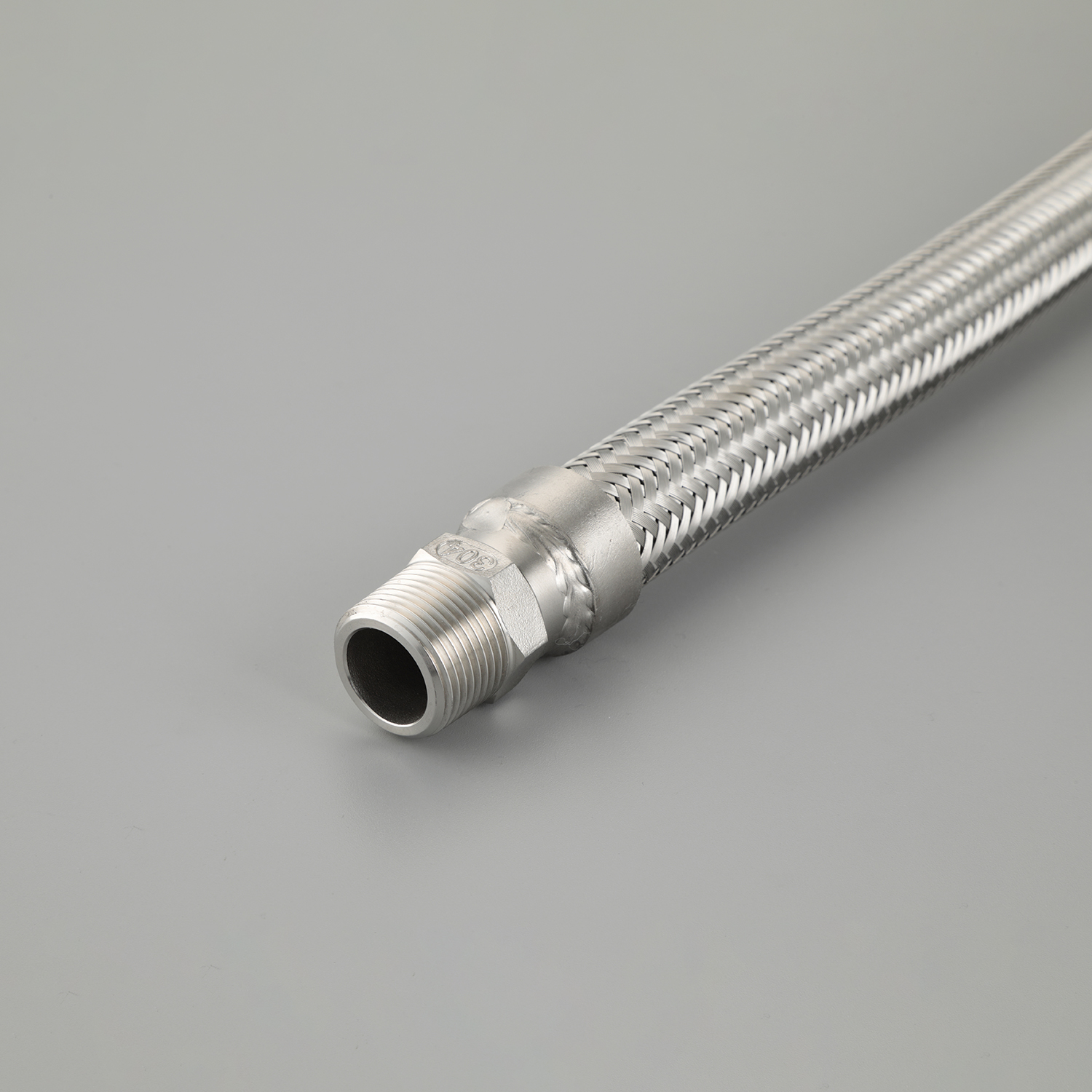

  • 画像はEA469EM-66です

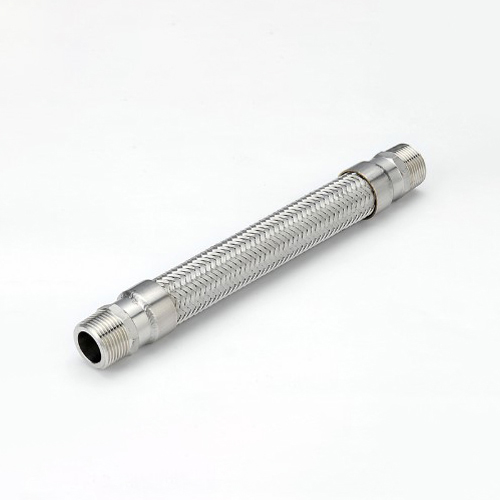

  • 画像はEA469EM-66です
