品番 : EA469ES-43

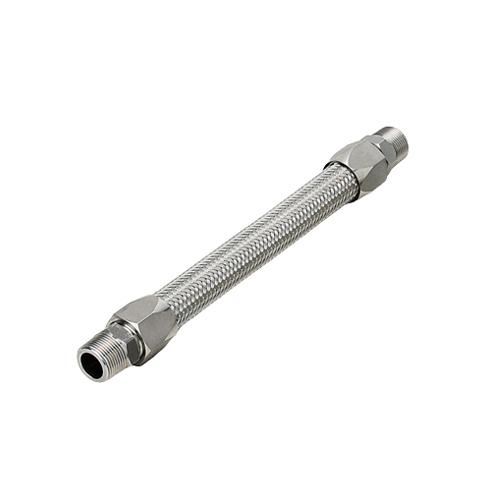

品名 : R 3/8" x700mm フレキチューブ(SUSニップル/カシメ)

仕様

メーカー 南国フレキ工業 型番 NK-3400MM/SUS304-10A
呼び径(A呼称) 10 ねじサイズ(R) 3/8”
対辺(mm) 19 全長(mm) 700
材質 チューブ:SUS304
ブレ―ド:SUS304
ベースブロック:SUS304
プレスリング:SUS304
袋ナット:SUS304
オスアダプター:SUS304
使用圧力 1.0MPa
適用流体 水・油・空気・蒸気・薬品
※ステンレスを腐蝕させない流体に限る。
使用温度 -40~450℃
配管整備が難しい場所での取付が容易なフレキシブルタイプです。

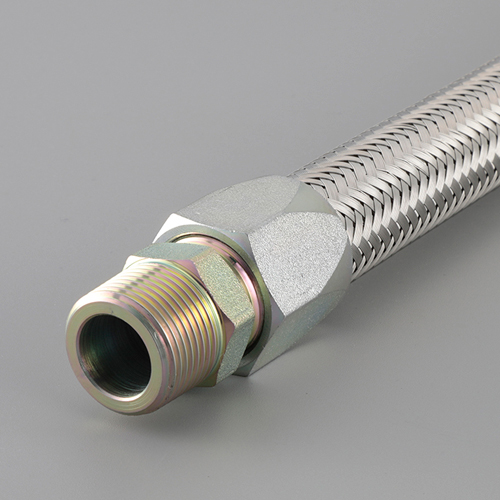

チューブにフレキ専用軽量ユニオンを加締めて取り付けた構造です。
配管誤差調整・変位吸収・振動緩和・モーション対応
※ねじれは吸収できません。
振動による溶接部の割れが無いため振動用に向いている
追加説明
カタログ価格

7,610 (税抜)/ 8,371 円(税込)

在庫数

最新在庫 : 0

(2024/05/09 14:18現在)

商品入数 1 販売単位
カタログページ 1111ページ
バリエーション一覧
EA469ES-3 R 3/8" x300mm フレキチューブ(SUSニップル/カシメ)
EA469ES-4 R 1/2" x300mm フレキチューブ(SUSニップル/カシメ)
EA469ES-6 R 3/4" x300mm フレキチューブ(SUSニップル/カシメ)
EA469ES-10 R 1" x300mm フレキチューブ(SUSニップル/カシメ)
EA469ES-13 R 3/8" x400mm フレキチューブ(SUSニップル/カシメ)
EA469ES-14 R 1/2" x400mm フレキチューブ(SUSニップル/カシメ)
EA469ES-16 R 3/4" x400mm フレキチューブ(SUSニップル/カシメ)
EA469ES-20 R 1" x400mm フレキチューブ(SUSニップル/カシメ)
EA469ES-23 R 3/8" x500mm フレキチューブ(SUSニップル/カシメ)
EA469ES-24 R 1/2" x500mm フレキチューブ(SUSニップル/カシメ)
EA469ES-26 R 3/4" x500mm フレキチューブ(SUSニップル/カシメ)
EA469ES-30 R 1" x500mm フレキチューブ(SUSニップル/カシメ)
EA469ES-33 R 3/8" x600mm フレキチューブ(SUSニップル/カシメ)
EA469ES-34 R 1/2" x600mm フレキチューブ(SUSニップル/カシメ)
EA469ES-36 R 3/4" x600mm フレキチューブ(SUSニップル/カシメ)
EA469ES-40 R 1" x600mm フレキチューブ(SUSニップル/カシメ)
EA469ES-43 R 3/8" x700mm フレキチューブ(SUSニップル/カシメ)
EA469ES-44 R 1/2" x700mm フレキチューブ(SUSニップル/カシメ)
EA469ES-46 R 3/4" x700mm フレキチューブ(SUSニップル/カシメ)
EA469ES-50 R 1" x700mm フレキチューブ(SUSニップル/カシメ)
ウェブカタログ画像

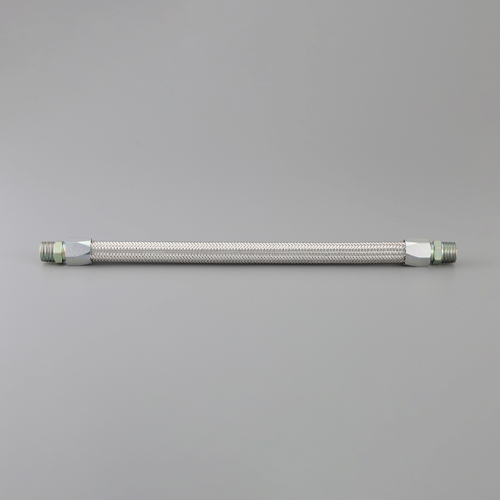

画像はEA469ES-26です。
  • 画像はEA469ES-26です。
  • 画像はEA469ES-26です。
