品番 : EA470BD-110
品名 : R 1"xRc 1" ボールバルブ(真鍮製/ｺﾝﾊﾟｸﾄ)
仕様
| メーカー | オンダ製作所 | 型番 | FF3-25 |
|---|---|---|---|
| 呼び径 | 25 | 取付ねじ | R1”×Rc1” |
| 全長 | 87mm | 最小内径 | 21mm |
| 使用流体 | 冷温水・不凍液・油・エアー・ガス（可燃性・毒性以外） | 最高許容圧力（使用温度範囲） | 4.2MPa（－15～70℃） 0.5MPa（～150℃） |
| 流量（CV値） | 46 | 材質 | 黄銅(C3771BE) |
| 呼び径と同じフルボア設計のため、大流量配管に最適 | |||
| ニップルのねじ込み削減により面間寸法が短く、機器への納まりをコンパクトに配管可能 | |||
| ニップルのねじ込み削減により、漏水リスクが低減 | |||
| 埋設不可 | |||
| 追加説明 |
|
|---|
| カタログ価格 |
5,120 円（税抜）／ 5,632 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 2 （2025/11/02 04:01現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1105ページ | ||||
| バリエーション一覧 |
|---|
| EA470BD-104 R1/2"xRc1/2" ボールバルブ(真鍮製/ｺﾝﾊﾟｸﾄ) |
| EA470BD-106 R3/4"xRc3/4" ボールバルブ(真鍮製/ｺﾝﾊﾟｸﾄ) |
| EA470BD-110 R 1"xRc 1" ボールバルブ(真鍮製/ｺﾝﾊﾟｸﾄ) |

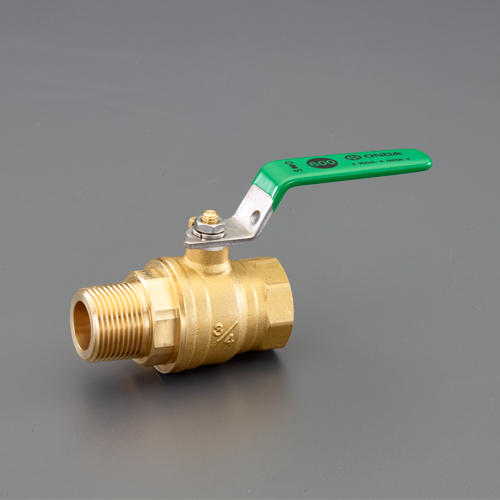

ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")
※画像は代表画像です。

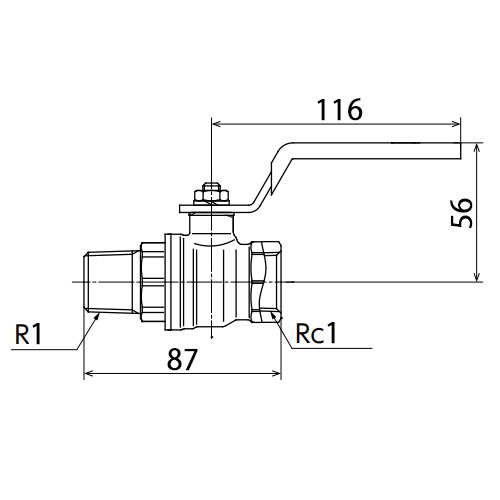

.jpg "エスコ寸法図")
資料
| 図面 |
|
|---|
