品番 : EA470DV-32
品名 : 20A ベローズバルブ(ﾌﾗﾝｼﾞ式)
仕様
| メーカー | ヨシタケ | 型番 | BSV-10F |
|---|---|---|---|
| 呼び径 | 20A | 接続方式 | フランジ式（JIS 10KFF） |

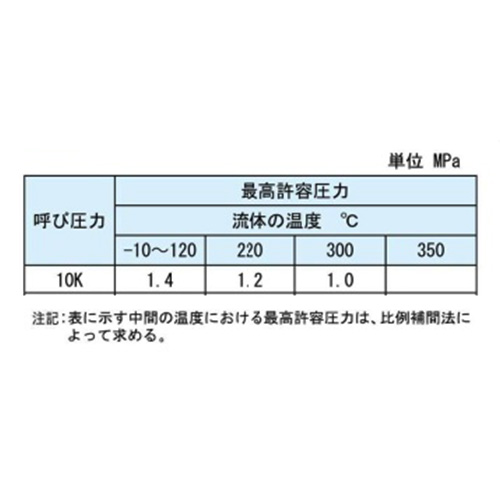

| 流体 | 蒸気、空気、冷温水、油、その他非危険流体 | 最高使用圧力 | 1.4MPa |
| 最高使用温度 | 300℃ | ボルト二面幅 | 17mm |
| 締付けトルク | 20N・m | 材質 | 本体：FCD 弁体、弁座、ベローズ：ステンレス鋼 |
| 重量 | 3.6kg | ||
| 成形ベローズとグランドパッキンのダブルシールによりグランド部からの蒸気外部漏れがありません。 | |||

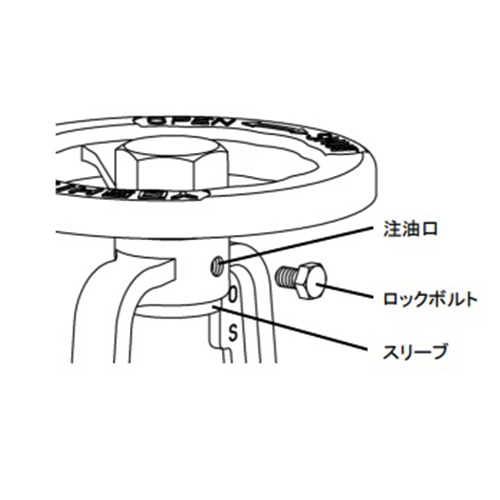

| ハンドルロック機能付き ハンドルを固定する場合は、ロックボルトを締めてください |
|||
| 弁の開閉表示付き | |||
| ハンドルを回しても、ハンドル高さが変わらない為、高さが限られたスペースにも設置できます | |||
| 追加説明 |
|
|---|
| カタログ価格 |
20,600 円（税抜）／ 22,660 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 1 （2025/05/03 22:48現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1104ページ | ||||
| バリエーション一覧 |
|---|
| EA470DV-31 15A ベローズバルブ(ﾌﾗﾝｼﾞ式) |
| EA470DV-32 20A ベローズバルブ(ﾌﾗﾝｼﾞ式) |
| EA470DV-33 25A ベローズバルブ(ﾌﾗﾝｼﾞ式) |

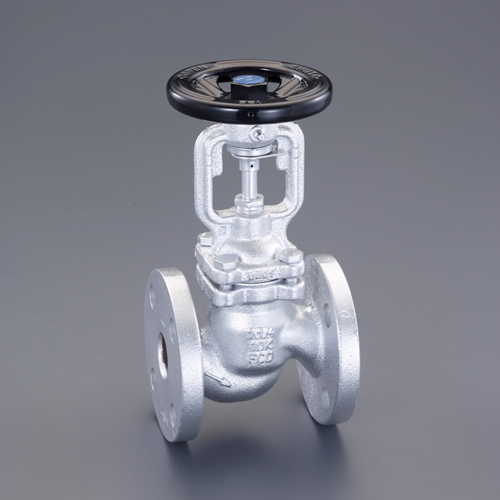

ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")
※画像は代表画像です。
.jpg "サブ画像")
.jpg "サブ画像")

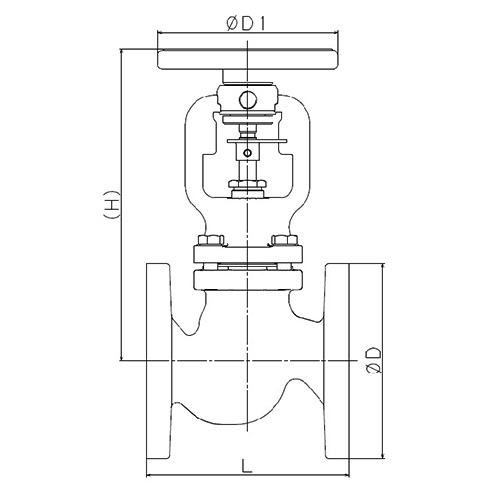

.jpg "エスコ寸法図")
