品番 : EA538PF-43

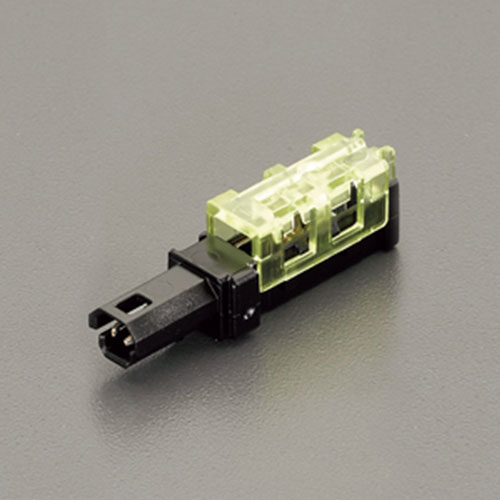

品名 : 0.2- 0.5m㎡ 圧接形中継コネクター(20個)
仕様

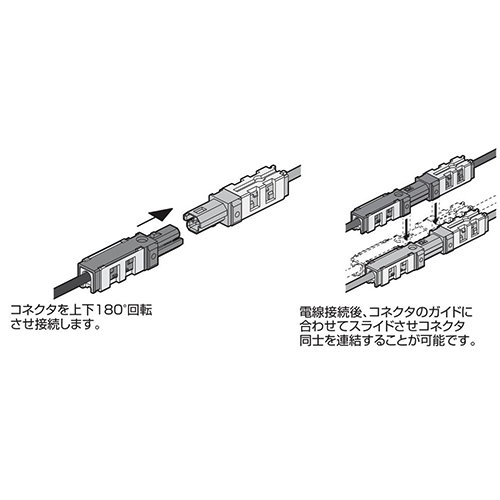

| 単一コネクタでメス・オス接続が可能です。 | |||
| コネクタをつなげ多極としても使用可能です。 (多極使用時のピッチ：5.6mm) |
|||

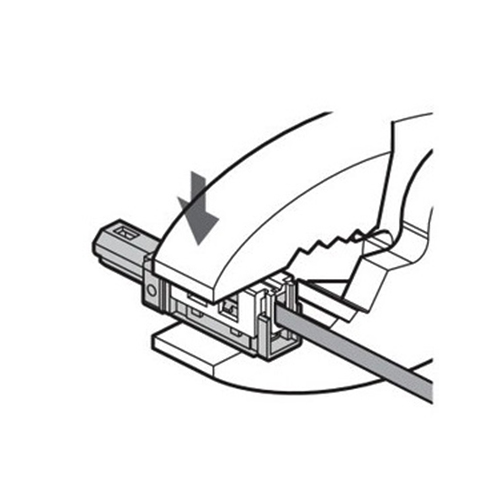

| 電線ストリップ不要で、プライヤーで簡単接続できます。 | |||
| 必要に応じて抜け防止の連結版(EA538PF-10)で固定することができます。 | |||

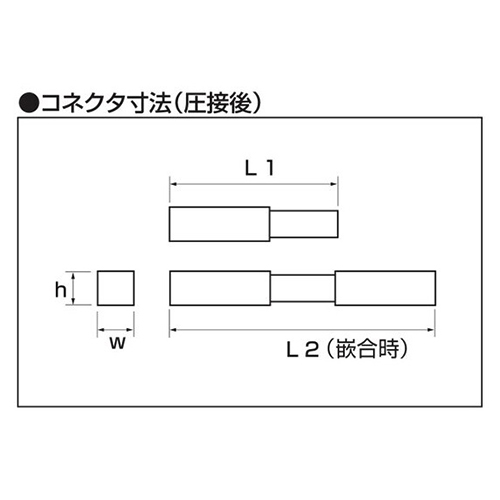

| サイズ | 25.8×5.6×8.1(H)mm (圧着後：5.8(H)mm) |
最大被膜外径 | 2.1mm |
|---|---|---|---|
| 適用電線 | UL1007 AWG24～AWG20 KV(通信機器用ビニル絶縁電線)：0.2m㎡～0.5m㎡ AGW 24～20 KIV(電気機器ビニル絶縁電線)：0.3m㎡ AGW 22 VSF(単芯ビニルコード)：0.3m㎡ AGW 22 |
材質 | ハウジング・カバー：ポリカーボネイト、 コンタクト：すずめっき付りん青銅 |
| 極数 | 1 | 電線サイズ | 0.2～0.5m㎡ AWG24-20 |
| 定格電圧 | 100V | 定格電流 | AWG24-22使用時：2A、 AWG20使用時：3A |
| 使用温度範囲 | －20～75℃ | 作業温度範囲 | 0～40℃ |
| 入数 | 20個入り | ||
| RoHS対応 | |||
| 銅線用 | |||
| 屋外でのご使用はできません。 | |||
| 電線接続後の再使用はできません。 | |||
| 追加説明 |
|
|---|
| カタログ価格 |
510 円（税抜）／ 561 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 12 （2024/05/25 11:40現在）
|
||||
| 商品入数 | 20 | 販売単位 | PK | ||
| カタログページ | 1239ページ | ||||
| バリエーション一覧 |
|---|

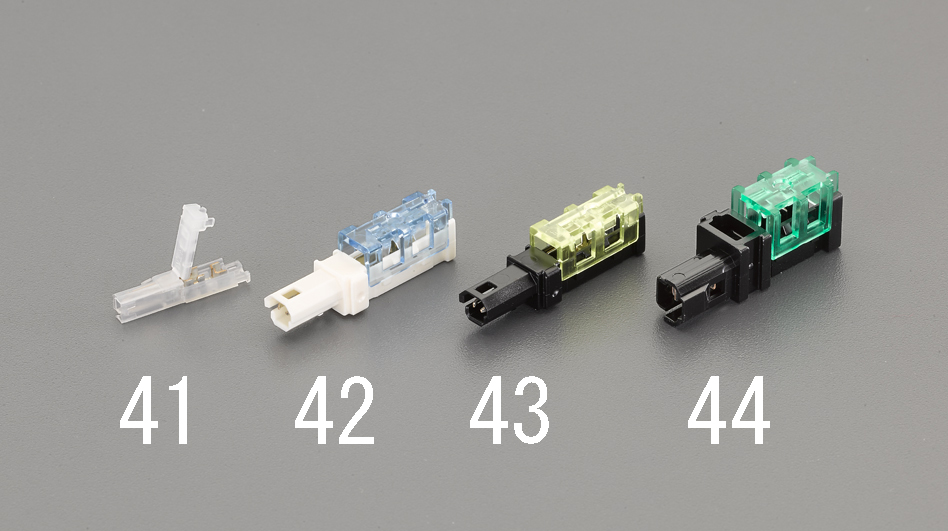

| EA538PF-41 0.05-0.13m㎡ 圧接形中継コネクター(20個) |
| EA538PF-42 0.08- 0.2m㎡ 圧接形中継コネクター(20個) |
| EA538PF-43 0.2- 0.5m㎡ 圧接形中継コネクター(20個) |
| EA538PF-44 0.5-0.75m㎡ 圧接形中継コネクター(20個) |
