品番 : EA766GB

品名 : A3サイズ L型定規付製図板

仕様

〈セット内容〉 ・A3判用製図板
・L型定規
製図板仕様 A3判用
作図範囲 290×430mm サイズ (製図板)
377×515×21.5mm
(L型定規)
305×236×38mm
材質 (製図板)
ボード本体:PS
定規部:ABS+PMMA
(L型定規)
グリップ部:ABS
定規部:PC
重量 (製図板)1250g
(L型定規)228g
A3判用製図板(EA766GB-1)と、製図板に装着可能なL型定規(EA766GB-2)のセットです。

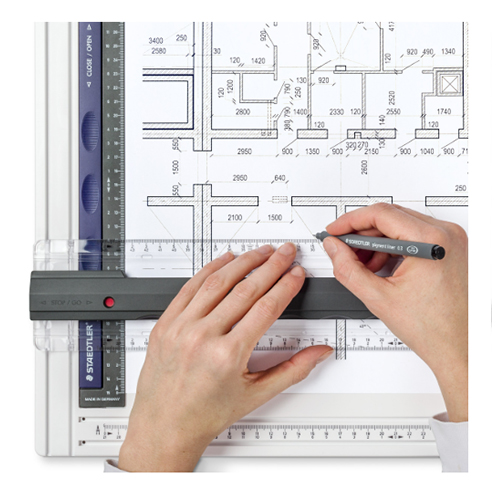

・ダブルレール
製図板左側の2連の溝に沿って、スライド定規が正確に滑らかに移動します。
・ダブルロックシステム
スライド定規は両端でロックされているのでぶれがありません。(左へ動かすとロック、右へ動かすと開放)
左右どちらの手でも、ワンタッチ操作できるので、左利きの方にも使いやすい設計です。
・STOP+GOサイン
スライド定規がロックされているかどうか、定規のこのサインで容易に確認できます。
・エルゴノミクスデザイン
人間工学に基づいたフィンガーグリップ。スライド定規は操作が簡単で使いやすい設計です。
・シートクランプ
紙を固定するシートクランプは操作が簡単、ワンタッチで開閉ができます。
【L型定規】
・150ミリと200ミリの対応目盛り、5ミリ間隔の平行線ガイドがアームに付いています。
・分度器は0~90゜対応角目盛り、ダイメトリックプロジェクションのために7゜と42゜が刻印されています。
・角度調節はワンハンドロック、STOP&GOキーでスムーズにロック・移動ができます。
追加説明
カタログ価格

25,800 (税抜)/ 28,380 円(税込)

在庫数

最新在庫 : 3

(2025/12/26 20:26現在)

商品入数 1 販売単位
カタログページ 1790ページ
