品番 : EA948AY-2

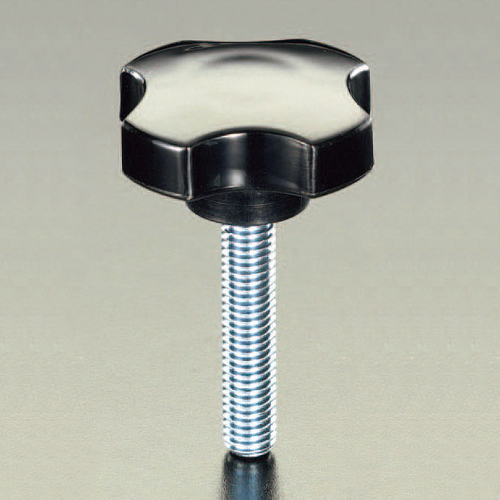

品名 : M6x30mm/33mm 雄ねじノブ(ナイロン)

仕様

メーカー 鍋屋バイテック(NBK) 型番 KF-33-BK
ねじサイズ(並目) M6×30mm(ピッチ:1) サイズ D:33mm、H:16.5mm、d:12mm

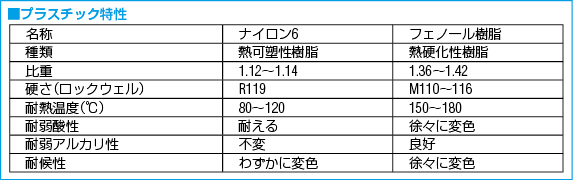

材質 ノブ:ナイロン6、
雄ねじ:SS400(三価クロメート処理)
重量 17g
ノブカラー ブラック 入数 1個入り
雄ねじ
RoHS対応品
追加説明
カタログ価格

260 (税抜)/ 286 円(税込)

在庫数

最新在庫 : 30

(2025/05/09 21:37現在)

商品入数 1 販売単位
カタログページ 1254ページ
バリエーション一覧
EA948AY-1 M5x25mm/25mm 雄ねじノブ(ナイロン)
EA948AY-2 M6x30mm/33mm 雄ねじノブ(ナイロン)
EA948AY-3 M8x40mm/40mm 雄ねじノブ(ナイロン)
EA948AY-4 M10x40mm/45mm 雄ねじノブ(ナイロン)
EA948AY-5 M12x40mm/50mm 雄ねじノブ(ナイロン)
ウェブカタログ画像

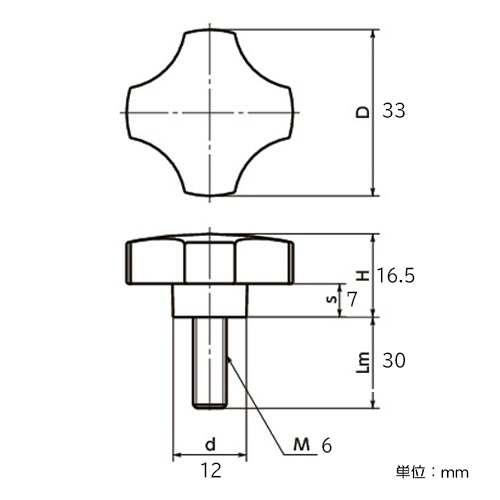

※サイズ詳細は、エスコ寸法図を参照下さい。
  • ※サイズ詳細は、エスコ寸法図を参照下さい。

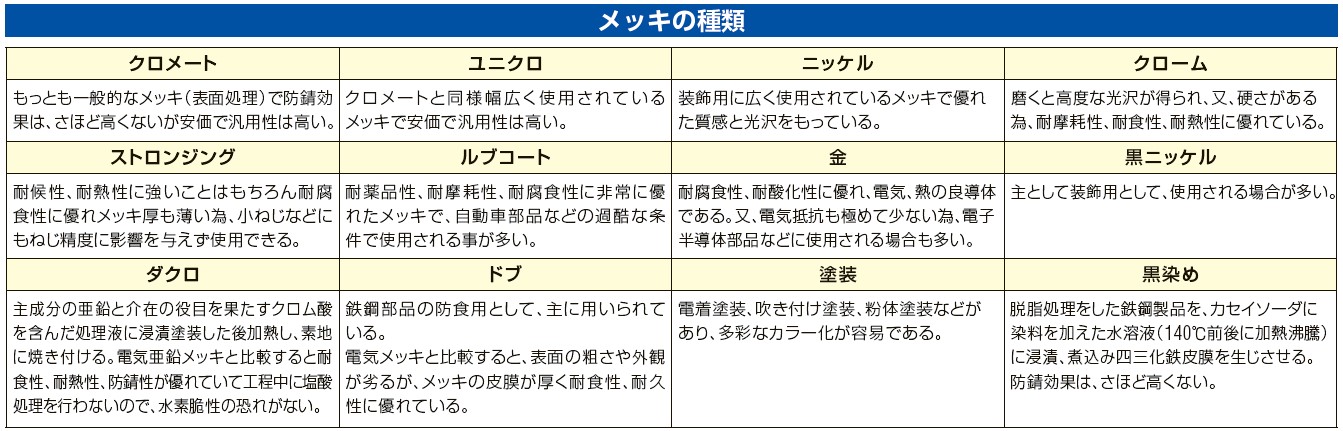

  • メッキの種類

資料

仕様
  1. PDF
カタログ
  1. PDF
