品番 : EA948DD-117
品名 : M12x 6mm[ｼﾝｸﾞﾙﾅｯﾄ]ｲﾝﾃﾞｯｸｽﾌﾟﾗﾝｼﾞｬｰ(ﾚﾊﾞｰ式
仕様
| メーカー | 東信製作所（トーシン） | 型番 | TSP-12 |
|---|---|---|---|

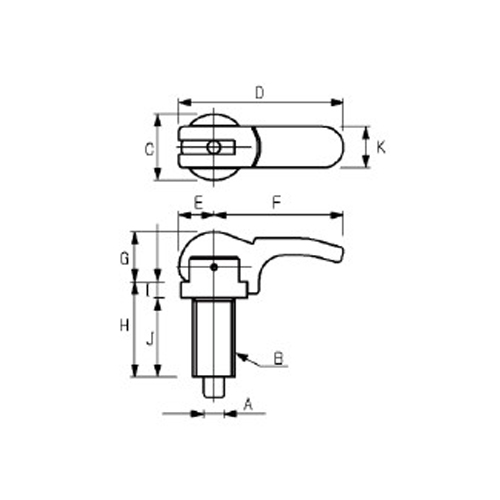

| サイズ(mm) ※エスコ寸法図参照ください。 | |||
| A | 6 | B | M12×P1.25 |
| C | 18 | D | 44.6 |
| E | 10 | F | 14 |
| G | 5 | H | 22.5 |
| I | 41.5 | J | 6 |
| K | 12 | 六角ナット | M10×P1.25 対辺：17mm 厚さ：6mm 鋼（ユニクロメッキ仕上げ） |
| 重量(g) | 64.0 | 材質 | レバー：亜鉛ダイカスト（黒クロメートメッキ） 本体：SUM22L（ユニクロメッキ） ピン：SUS303 六角ナット：鋼 |

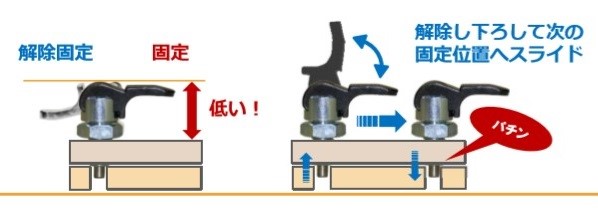

| 付属品 | 六角ナットM10 | 使用例 | 背もたれなどの角度位置決め 高さ調整 スライド位置決め |
| シンプル構造で強度も高く、安全設計なレバー式インデックスプランジャー | |||
| ロックをされている時、不意な衝撃や接触にも抜ける事が無い様な安全設計になっています。 | |||

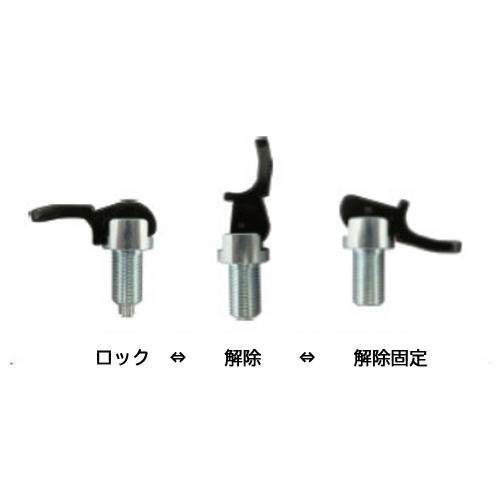

| ロック解除時には、レバーを押し上げて反対側に倒して保持されます。 | |||
| ロック時、解除時いずれもレバーが邪魔になることがありません。 | |||
| 追加説明 |
|
|---|
| カタログ価格 |
2,260 円（税抜）／ 2,486 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 5 （2025/05/10 09:45現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1262ページ | ||||
| バリエーション一覧 |
|---|
| EA948DD-116 M10x 5mm[ｼﾝｸﾞﾙﾅｯﾄ]ｲﾝﾃﾞｯｸｽﾌﾟﾗﾝｼﾞｬｰ(ﾚﾊﾞｰ式 |
| EA948DD-117 M12x 6mm[ｼﾝｸﾞﾙﾅｯﾄ]ｲﾝﾃﾞｯｸｽﾌﾟﾗﾝｼﾞｬｰ(ﾚﾊﾞｰ式 |
| EA948DD-118 M16x 8mm[ｼﾝｸﾞﾙﾅｯﾄ]ｲﾝﾃﾞｯｸｽﾌﾟﾗﾝｼﾞｬｰ(ﾚﾊﾞｰ式 |

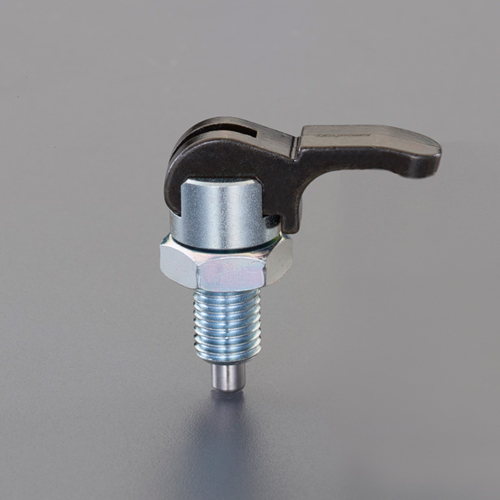

ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")
※画像はEA948DD-116です。
.jpg "サブ画像")
.jpg "サブ画像")
.jpg "サブ画像")
.jpg "サブ画像")
.jpg "エスコ寸法図")
