品番 : EA538PM-1
品名 : 3分岐 VVF線用ｼﾞｮｲﾝﾄﾎﾞｯｸｽ(20A/300V/ﾈｼﾞ無)
仕様
| メーカー | 明工社 | 型番 | MJ2497 |
|---|---|---|---|
| 用途 | VVF用ねじ無しジョイントボックス | 定格 | 20A・300V |
| 適用電線 | VVF線φ1.6mm×3心、φ2.0mm×3心 | サイズ | 101×48×15mm |
| 3分岐 | |||

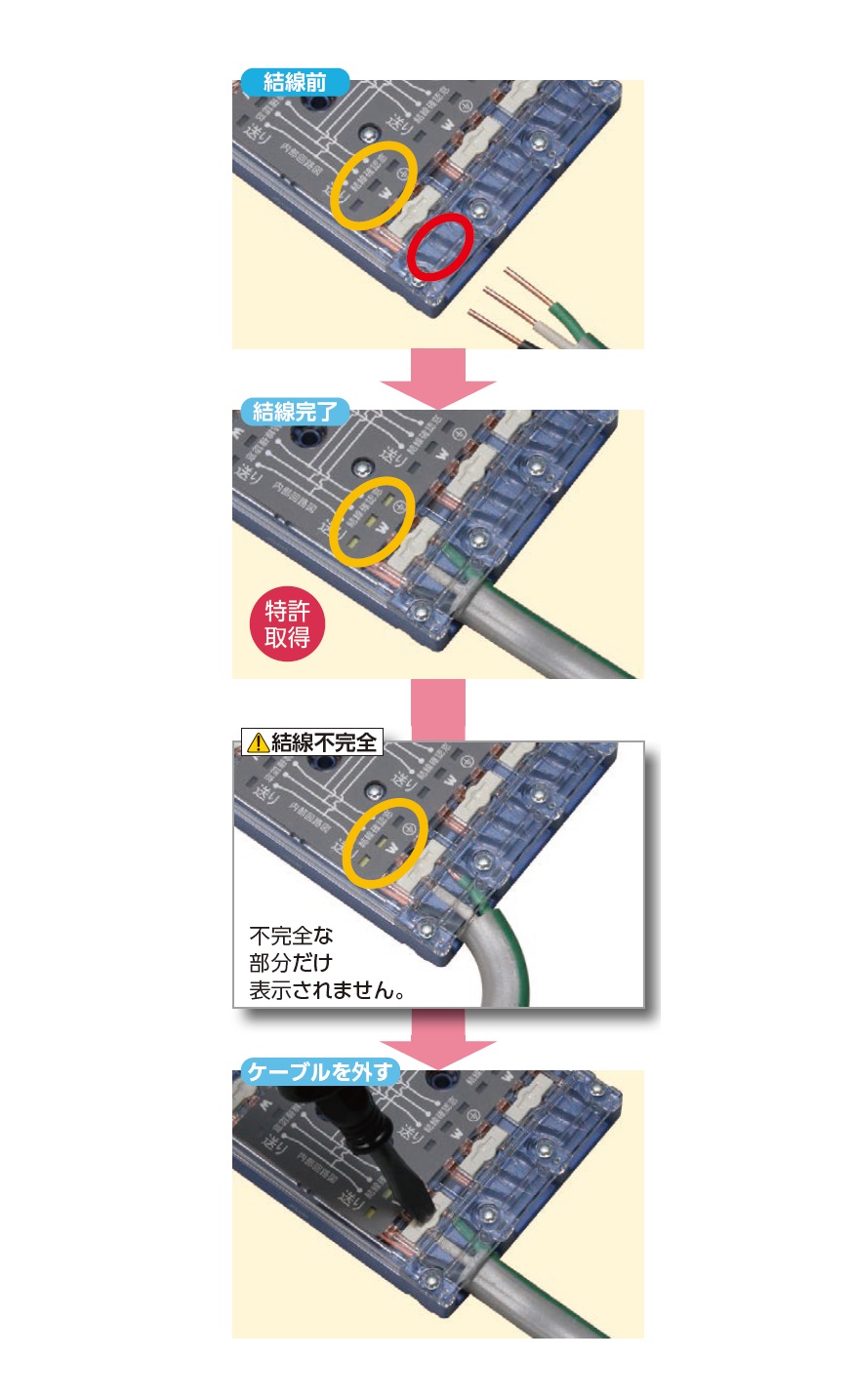

| 結線完了表示機能付 | |||
| 透明な外郭のフタからケーブルの心線色を目視できるので、極性の確認が容易です。 | |||
| VCTケーブルで接続する場合は、EA538PM-101、-102（絶縁カバー付き3心棒状圧着端子）を使用してください。 | |||
| オプションのEA538PM-111、-112（ジョイントボックス用取付台）を使用する場合には、25mm以上の床下空間が必要です。 | |||
| 追加説明 |
|
|---|
| カタログ価格 |
1,630 円（税抜）／ 1,793 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 8 （2025/11/14 17:51現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1222ページ | ||||
| バリエーション一覧 |
|---|
| EA538PM-1 3分岐 VVF線用ｼﾞｮｲﾝﾄﾎﾞｯｸｽ(20A/300V/ﾈｼﾞ無) |
| EA538PM-11 5分岐 VVF線用ｼﾞｮｲﾝﾄﾎﾞｯｸｽ(20A/300V/ﾈｼﾞ無) |
| その他関連 | |
|---|---|
| オプション | EA538PM-101 : VCTｹｰﾌﾞﾙｺﾈｸﾀｰ(VCT3心/2.0m㎡/20個入) |
| オプション | EA538PM-102 : VCTｹｰﾌﾞﾙｺﾈｸﾀｰ(VCT3心/2.0m㎡/5個入) |
| オプション | EA538PM-111 : [EA538PM-1･21用] 保護カバー |
| オプション | EA538PM-112 : [EA538PM-1･-21用] 取付台(ねじ付) |
ウェブカタログ画像
拡大

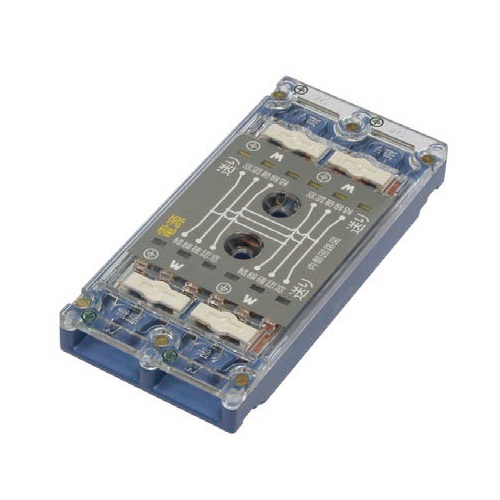

.jpg "ウェブカタログ画像")
.jpg "サブ画像")
.jpg "エスコ寸法図")
資料
| 図面 |
|
|---|
