品番 : EA538SM-12
品名 : 1.25-3/3P 多連式絶縁ｷｬｯﾌﾟ(丸端子用/2個)
仕様
| メーカー | オーム電機 | 型番 | OA-QTM33 |
|---|---|---|---|
| 用途 | 丸型圧着端子による中継箇所が複数ある場所の絶縁処理に | 極数 | 3極 |
| 定格電圧 | AC/DC600V | 適合電線 | 最大φ3.5×2本 |
| 適合圧着端子 | 1.25-3mm（丸形端子） | 全長 | 31.4×37.6×11.4mm |
| 使用周囲温度 | -20～80℃ | 材質 | カラー：鉄 ケース・本体：ナイロン 端子部：(端子ねじ)鉄、(インサートナット)真ちゅう |
| 本体質量 | 約10g | 入数 | 2個 |
| 各種機械・検査装置のモーター線などの中継接続・絶縁処理に | |||
| 1つで端子台＋端子ボックスの役目を果たします。 | |||
| テープ巻きと違い、接続変更が簡単にでき、個人差が出ません。 | |||
| RoHS対応品 | |||
| ※防水タイプではありません。 | |||
| 追加説明 |
|
|---|
| カタログ価格 |
1,000 円（税抜）／ 1,100 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 15 （2025/07/17 21:56現在）
|
||||
| 商品入数 | 2 | 販売単位 | 袋 | ||
| カタログページ | 1233ページ | ||||

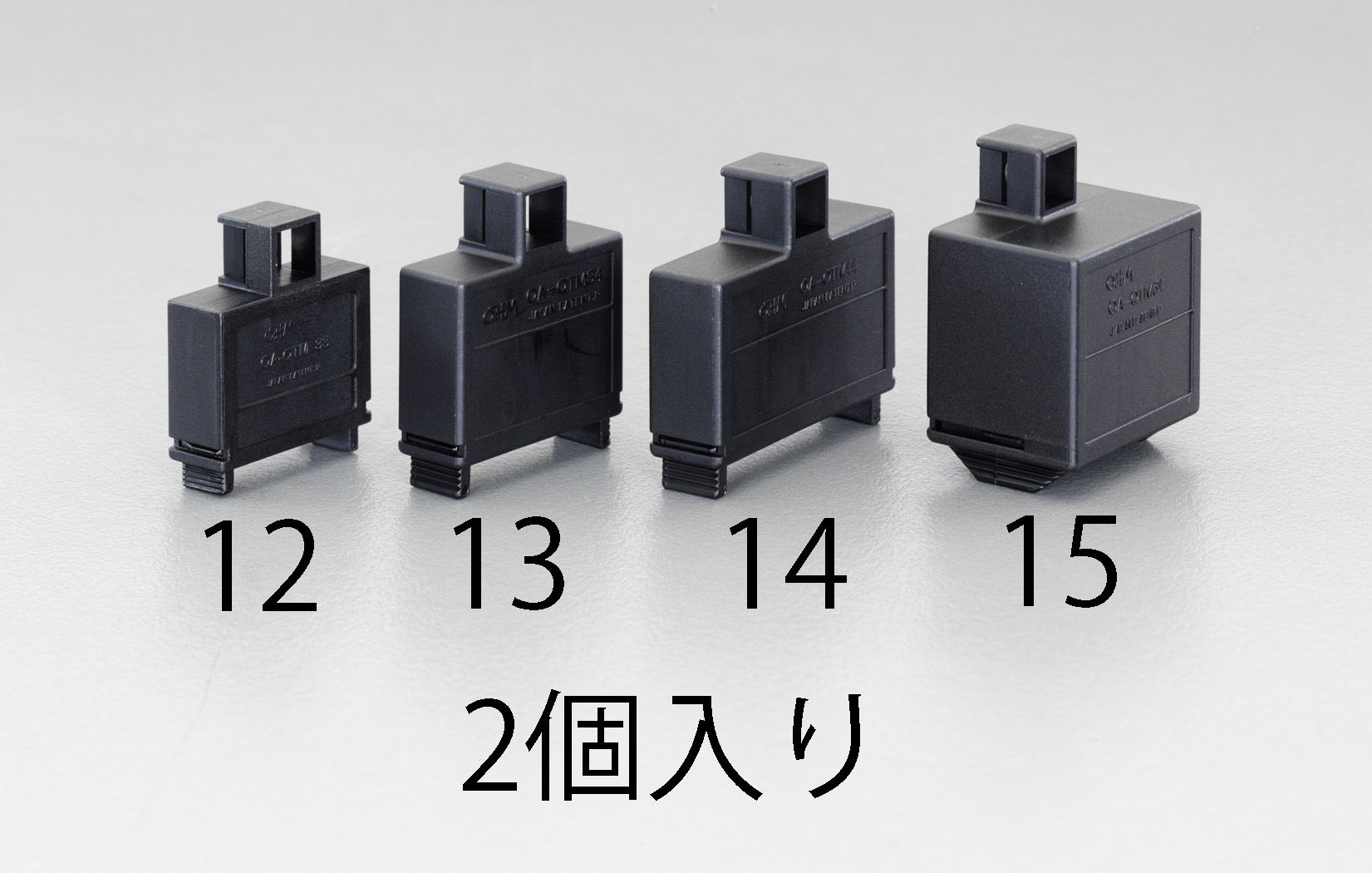

| バリエーション一覧 |
|---|
| EA538SM-12 1.25-3/3P 多連式絶縁ｷｬｯﾌﾟ(丸端子用/2個) |
| EA538SM-13 1.25-4,2-4/3P多連式絶縁ｷｬｯﾌﾟ 丸端子用2個 |
| EA538SM-14 1.25-4,2-4/4P多連式絶縁ｷｬｯﾌﾟ 丸端子用2個 |
| EA538SM-15 1.25-4,2-4/6P多連式絶縁ｷｬｯﾌﾟ 丸端子用2個 |

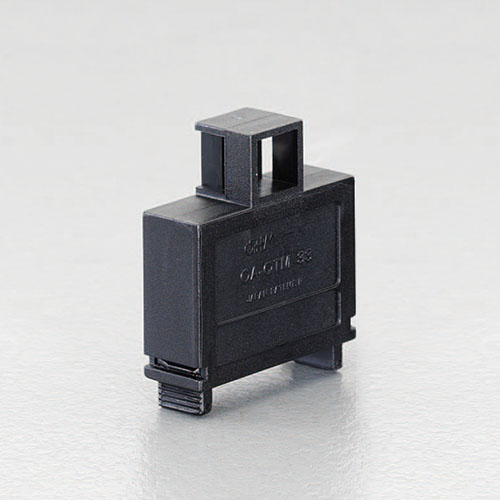

ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")
.jpg "サブ画像")
.jpg "サブ画像")

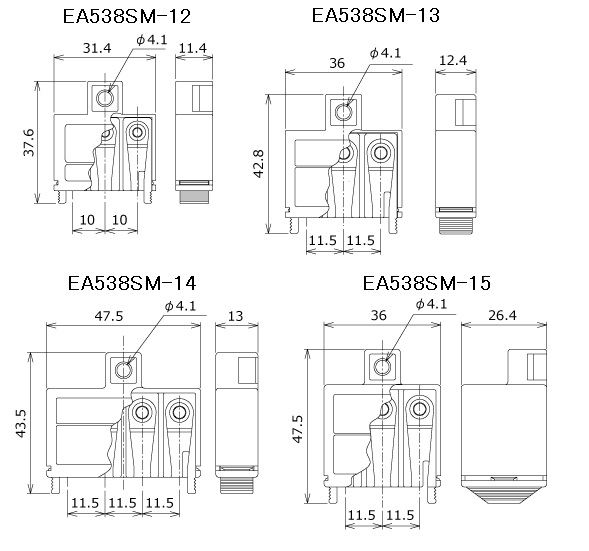

.jpg "エスコ寸法図")
