品番 : EA638RT-4

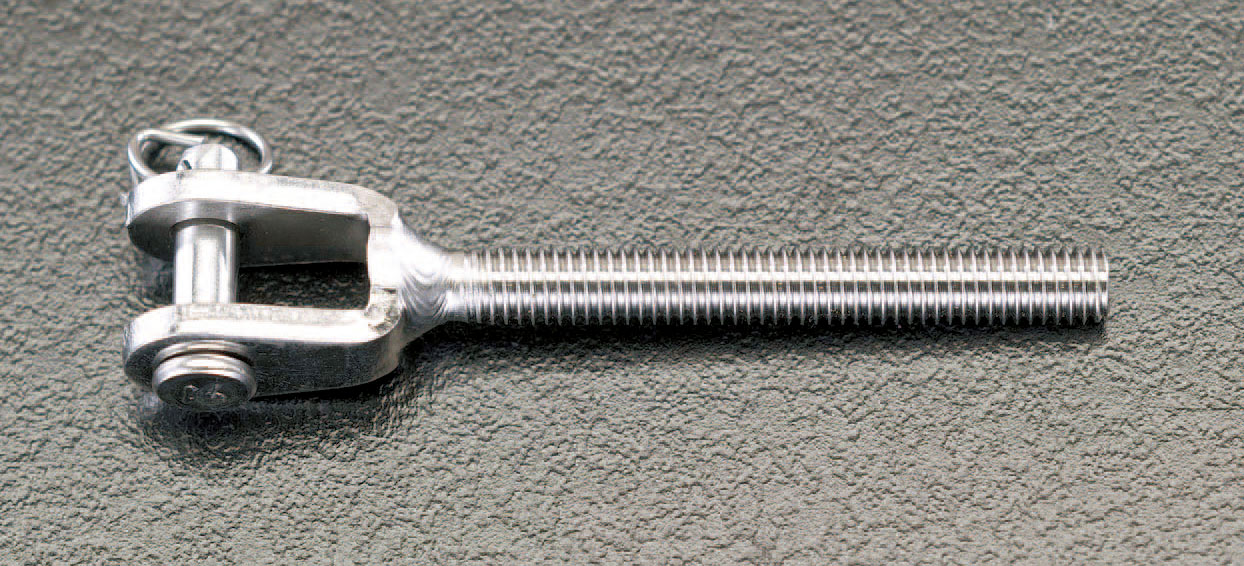

品名 : M10x 63mm 止め金具(右・雄ねじ/ステンレス製)

耐食性に優れています

仕様

仕様 右ねじ ねじサイズ M10×63mm
全長 99mm サイズ:g 11mm
材質 ステンレス(SUS316) 重量 約70g
並目ねじ
耐食性に優れています。
ターンバックルと併用する時はストップナットもお忘れなく。
追加説明
カタログ価格

1,200 (税抜)/ 1,320 円(税込)

在庫数

最新在庫 : 11

(2025/05/02 09:05現在)

商品入数 1 販売単位
カタログページ 1414ページ
バリエーション一覧
EA638RT-1 M5x 41mm 止め金具(右・雄ねじ/ステンレス製)
EA638RT-2 M6x 47mm 止め金具(右・雄ねじ/ステンレス製)
EA638RT-3 M8x 57mm 止め金具(右・雄ねじ/ステンレス製)
EA638RT-4 M10x 63mm 止め金具(右・雄ねじ/ステンレス製)
EA638RT-5 M12x 80mm 止め金具(右・雄ねじ/ステンレス製)
EA638RT-7 M16x100mm 止め金具(右・雄ねじ/ステンレス製)
EA638RT-11 M5x 41mm 止め金具(左・雄ねじ/ステンレス製)
EA638RT-12 M6x 47mm 止め金具(左・雄ねじ/ステンレス製)
EA638RT-13 M8x 57mm 止め金具(左・雄ねじ/ステンレス製)
EA638RT-14 M10x 63mm 止め金具(左・雄ねじ/ステンレス製)
EA638RT-15 M12x 80mm 止め金具(左・雄ねじ/ステンレス製)
EA638RT-17 M16x100mm 止め金具(左・雄ねじ/ステンレス製)
ウェブカタログ画像

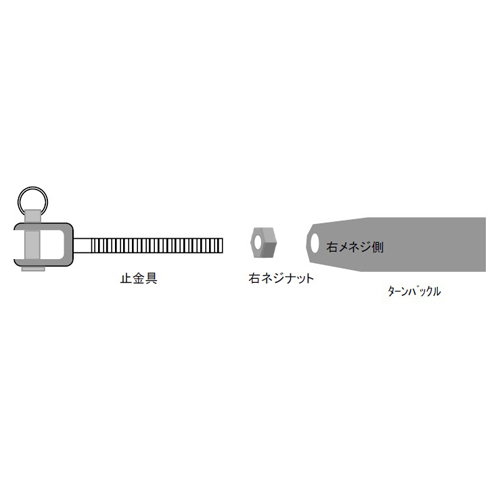

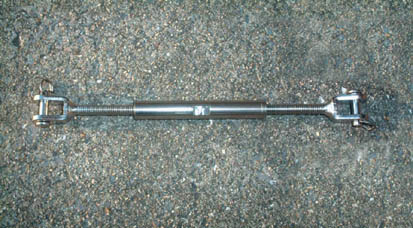

  • ターンバックルと併用する時はストップナットもお忘れなく。
  • 【使用イメージ1】アイナット、アイボルトとねじ止め金具を組み合わせた例です。

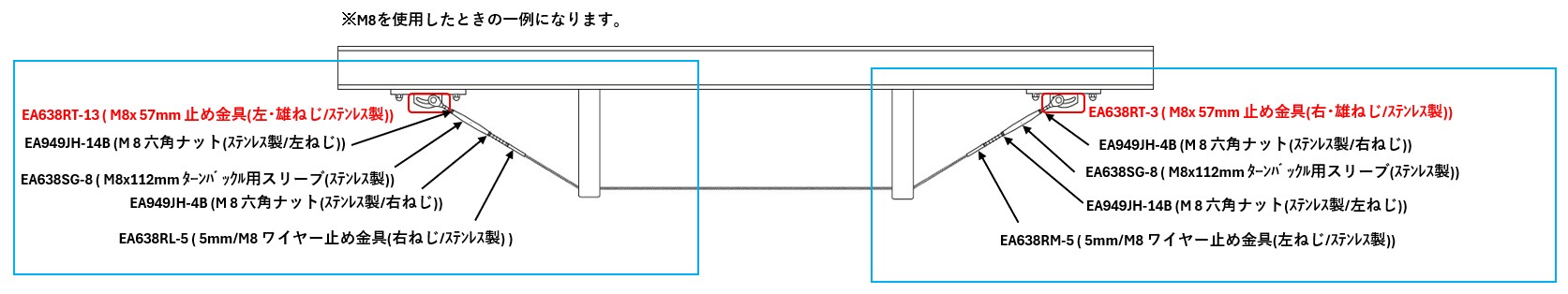

  • 【使用イメージ2】両端にターンバックルとフォーク型のねじ止め金具の組み合わせは、このような設置に向いています。
  • 【使用イメージ3】片側にターンバックルを使用するとより補強しやすくなります。

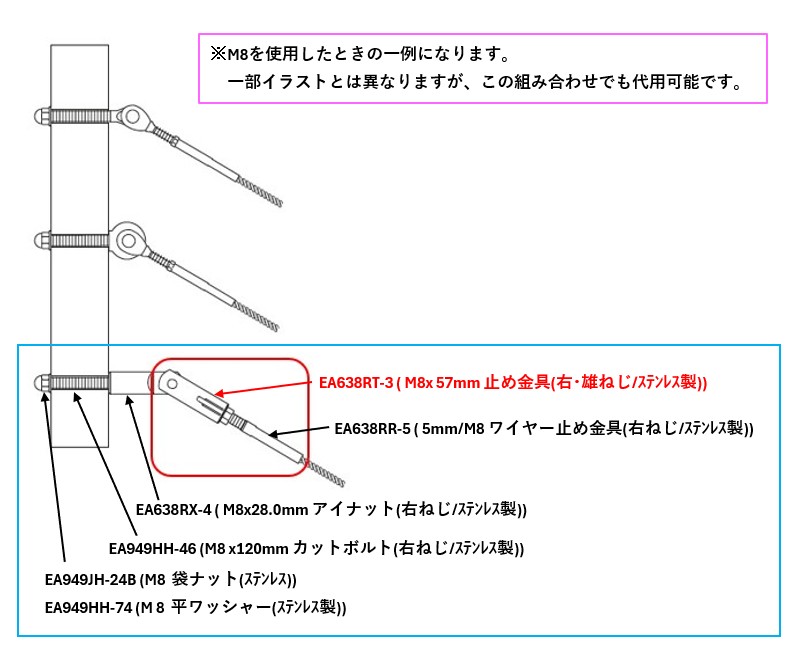

  • 【M8 組合せ例】①EA949JH-24B (袋ナット) + ②EA949HH-74 (平ワッシャー) + ③EA949HH-46 (カットボルト(右)) + ④EA638RX-4 (アイナット(右)) + ⑤EA638RT-3 (止め金具(右)) + ⑥EA638RR-5 (ワイヤー止め金具(右))

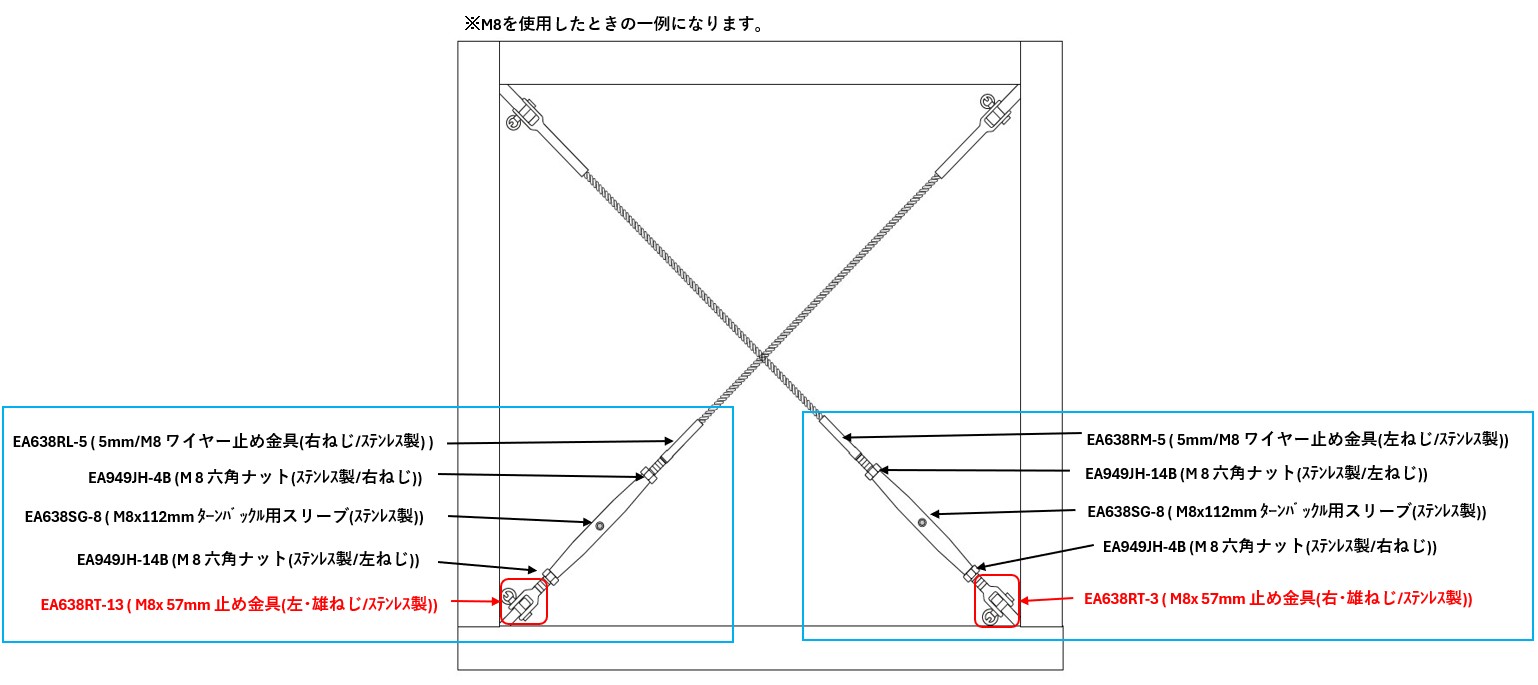

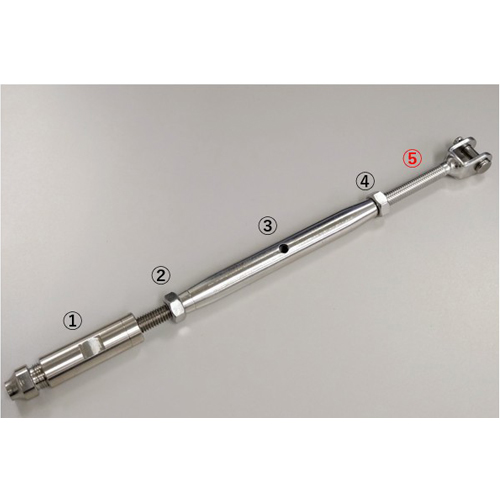

  • 【M8 組合せ例】①EA638RL-5 (ワイヤー止め金具(右)) + ②EA949JH-4B (六角ナット(右)) + ③EA638SG-8 (ターンバックル用スリーブ) + ④EA949JH-14B (六角ナット(左)) + ⑤EA638RT-13 (止め金具(左))

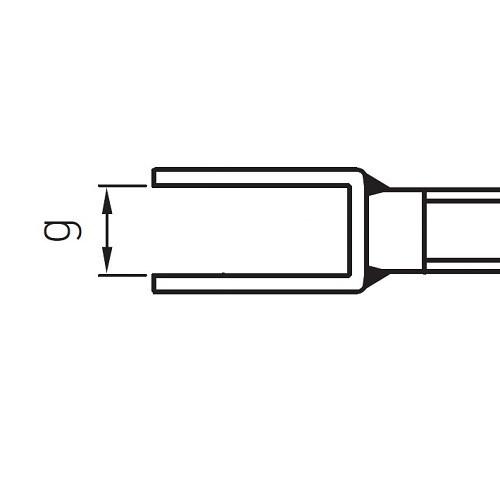

  • 11mm

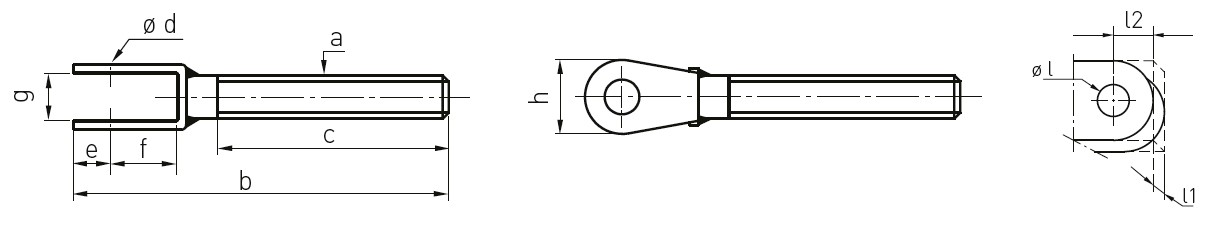

  • a:M10、b:99mm、c:63mm、e:9mm、f:15mm、g:11mm、h:18mm、φd:8mm、L1:9mm、L2:12mm、φl:8.5mm
