品番 : EA948DB-31

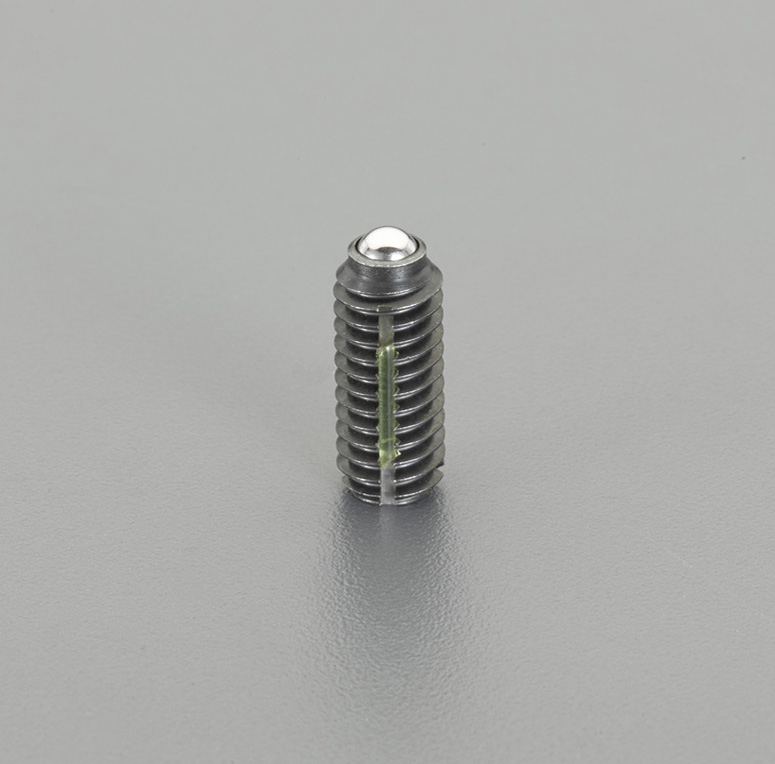

品名 : M3 重荷重ボールプランジャー

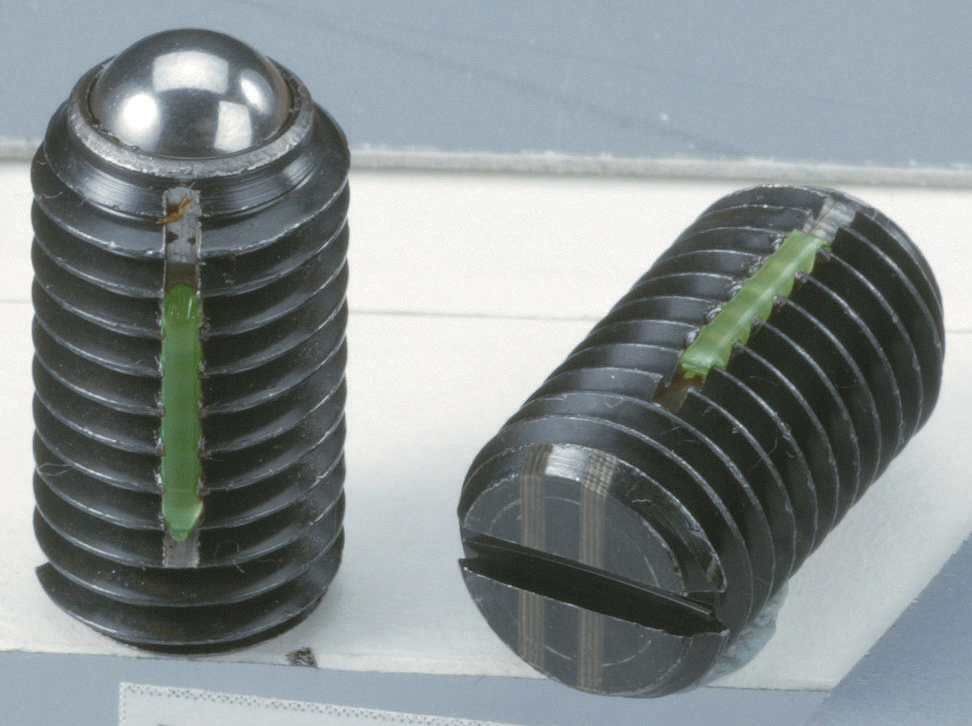

ロングロックが緩み防止になります
仕様
メーカー | イマオコーポレーション | 型番 | LBSTH3 |
---|---|---|---|
用途 | しゅう動部の位置決め用に(重荷重用) | ねじサイズ | M3 |
本体長さ | 7mm | ボール径 | 1.5mm |
荷重(最小~最大) | 5~7N | モーメント | 取付け:0.1N・m 取外し:0.07N・m |
取付け方法 | ねじ込み | レンチ穴 | マイナス |
耐熱温度 | 80℃ | 材質 | 本体:SUM22L(四三酸化鉄被膜) コイルバネ:SWPA ボール:SUJ2(HRC56~60) ロングロック:ポリアミド |
質量 | 0.2g | ||
【緩み防止機能(ロングロック)付】 振動に強い 抜きモーメントが高い 確実な位置決め 着脱回数が約20回まで緩み防止機能が働きます。 |
|||
レバー・ノブ・ワーク・治具の位置決め、ピラーのストッパー、プレス機械の下金型(送り抜き)などに | |||

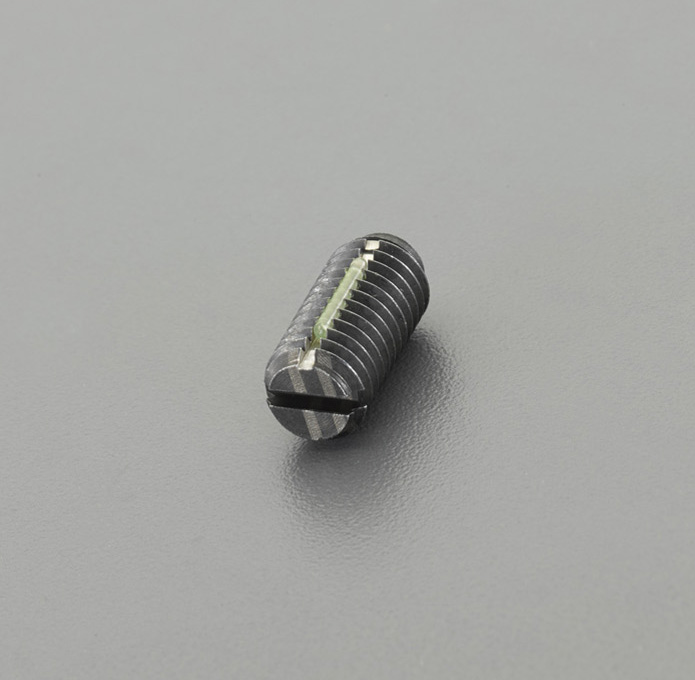

製品識別の為、製品背面にマーキングが付いています。(2本ライン) | |||
RoHS対応品 |
追加説明 |
|
---|
カタログ価格 |
705 円(税抜)/ 776 円(税込) |
||||
---|---|---|---|---|---|
在庫数 |
最新在庫 : 4 (2025/07/26 10:08現在) |
||||
商品入数 | 1 | 販売単位 | 個 | ||
カタログページ | 1261ページ |
ウェブカタログ画像
拡大
.jpg)

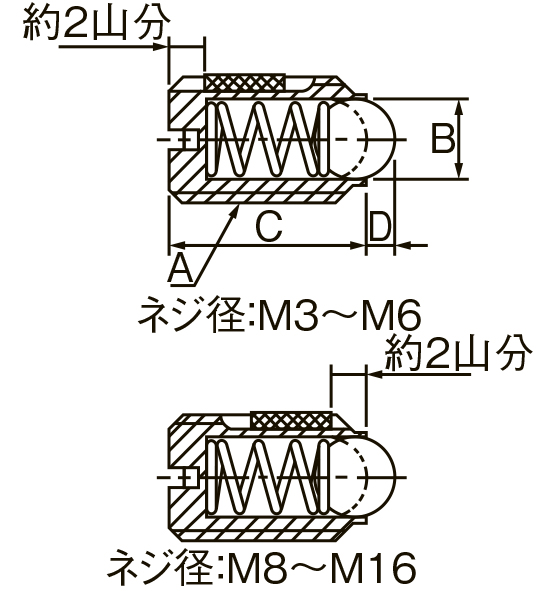

※サイズ詳細は、エスコ寸法図を参照ください。
