品番 : EA948DB-36

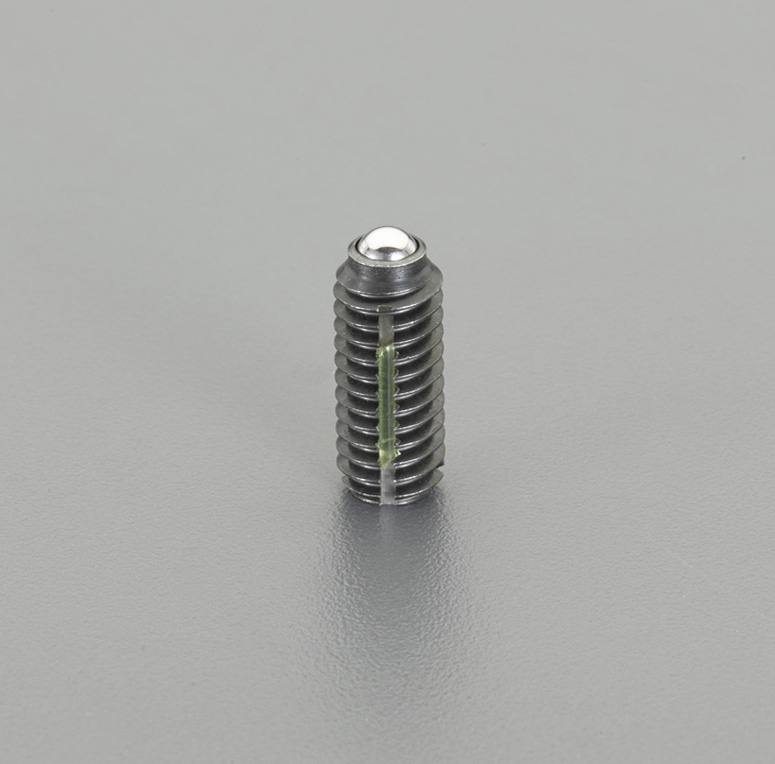

品名 : M10 重荷重ボールプランジャー
ロングロックが緩み防止になります
仕様
メーカー | イマオコーポレーション | 型番 | LBSTH10 |
---|---|---|---|
用途 | しゅう動部の位置決め用に(重荷重用) | ねじサイズ | M10 |
本体長さ | 19mm | ボール径 | 6mm |
荷重(最小~最大) | 66~100N | モーメント | 取付け:1.36N・m 取外し:0.62N・m |
取付け方法 | ねじ込み | レンチ穴 | マイナス |
耐熱温度 | 80℃ | 材質 | 本体:SUM22L(四三酸化鉄被膜) コイルバネ:SWPA ボール:SUJ2(HRC56~60) ロングロック:ポリアミド |
質量 | 7g | ||

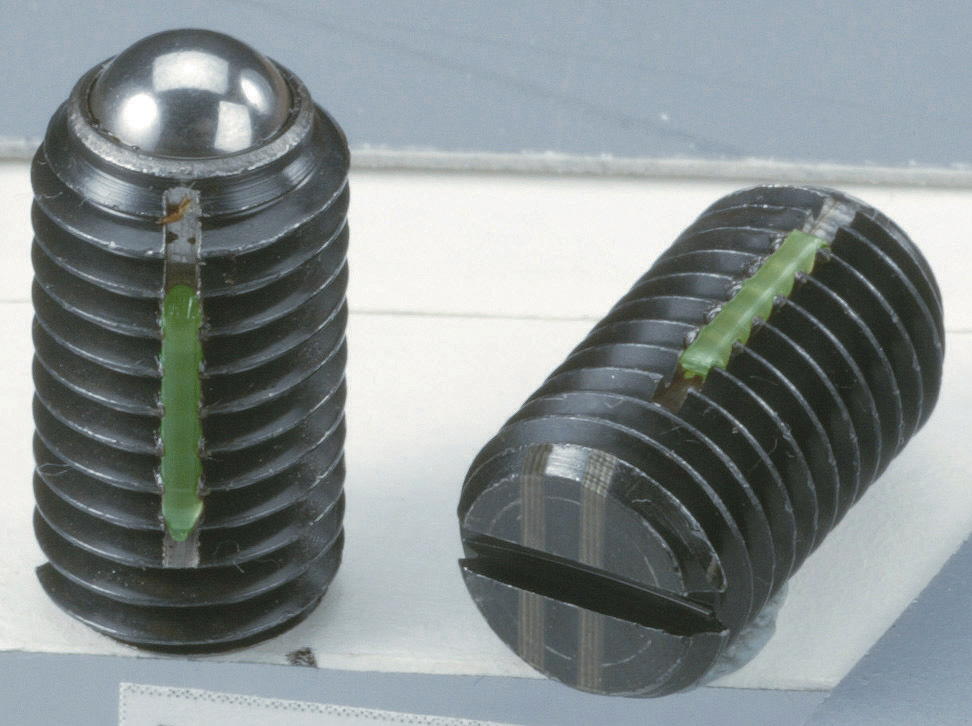

【緩み防止機能(ロングロック)付】 振動に強い 抜きモーメントが高い 確実な位置決め 着脱回数が約20回まで緩み防止機能が働きます。 |
|||
レバー・ノブ・ワーク・治具の位置決め、ピラーのストッパー、プレス機械の下金型(送り抜き)などに | |||

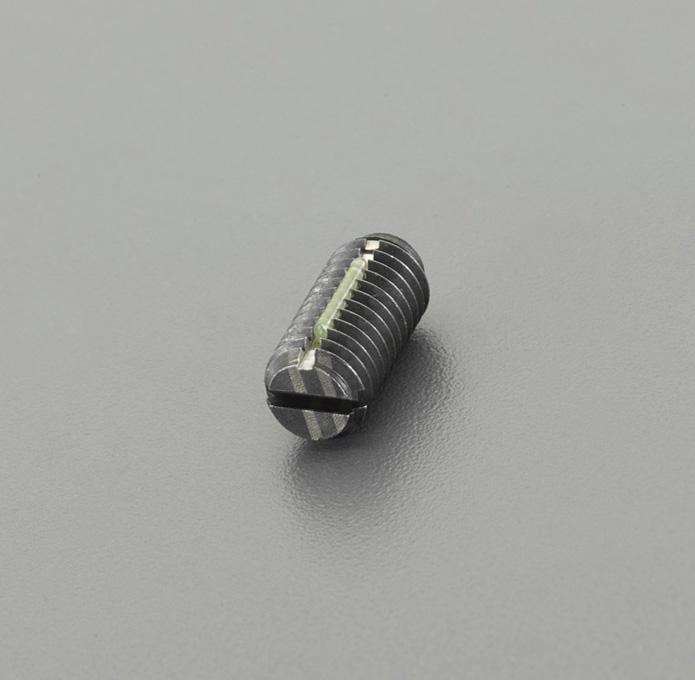

製品識別の為、製品背面にマーキングが付いています。(2本ライン) | |||
RoHS対応品 |
追加説明 |
|
---|
カタログ価格 |
755 円(税抜)/ 831 円(税込) |
||||
---|---|---|---|---|---|
在庫数 |
最新在庫 : 8 (2025/07/26 09:32現在) |
||||
商品入数 | 1 | 販売単位 | 個 | ||
カタログページ | 1261ページ |
ウェブカタログ画像
拡大
.jpg)
※サイズ詳細は、エスコ寸法図を参照ください。
