品番 : EA153HA-14

品名 : A200V・Rc1/4"(3.00mm) 2方向電磁弁

仕様

メーカー CKD 型番 AB41-02-3
使用流体 空気・水・低真空・灯油・油(50m㎡/s以下) 作動圧力差 0~5MPa
耐圧力 25MPa(水圧にて) 流体温度 -10~60℃(凍結なきこと)
周囲温度 -20~60℃ 耐熱クラス クラス130(B)
弁構造 直動式ポペット構造 材質 ボディ:黄銅
シール:ニトリルゴム
接続口径 Rc1/4” オリフィス径 3.0mm
最高作動圧力差 空気:1.5MPa
水・温水・灯油:1.3MPa
油(50/m㎡):0.9MPa
蒸気:1.0MPa
最高使用圧力 5MPa
(流体:蒸気の場合は1MPa)
定格電圧 AC200V(50/60Hz) 皮相電力 ・保持時
50Hz:18VA
60Hz:15VA
・起動時
50Hz:29VA
60Hz:24VA
消費電力 50Hz:6.7W
60Hz:5.7W
重量 430g
切替方向 2方向 コード色
自在取付
AB31・41シリーズ
NC(通電時開)形
追加説明
カタログ価格

6,550 (税抜)/ 7,205 円(税込)

在庫数

最新在庫 : 1

(2024/05/18 19:43現在)

商品入数 1 販売単位
カタログページ 1074ページ
バリエーション一覧
EA153HA-13 A100V・Rc1/4"(3.00mm) 2方向電磁弁
EA153HA-14 A200V・Rc1/4"(3.00mm) 2方向電磁弁
EA153HA-15 A100V・Rc1/4"(4.00mm) 2方向電磁弁
EA153HA-16 A200V・Rc1/4"(4.00mm) 2方向電磁弁
EA153HA-17 AC100V・Rc1/4"(7.00mm) 2方向電磁弁
EA153HA-18 AC200V・Rc1/4"(7.00mm) 2方向電磁弁
EA153HA-19 AC100V・Rc3/8"(4.00mm) 2方向電磁弁
EA153HA-20 AC200V・Rc3/8"(4.00mm) 2方向電磁弁
EA153HA-21 AC100V・Rc3/8"(7.00mm) 2方向電磁弁
EA153HA-22 AC200V・Rc3/8"(7.00mm) 2方向電磁弁
EA153HA-23 AC100V・Rc3/8"(10.0mm) 2方向電磁弁
EA153HA-24 AC200V・Rc3/8"(10.0mm) 2方向電磁弁
EA153HA-25 AC100V・Rc1/2"(10.0mm) 2方向電磁弁
EA153HA-26 AC200V・Rc1/2"(10.0mm) 2方向電磁弁

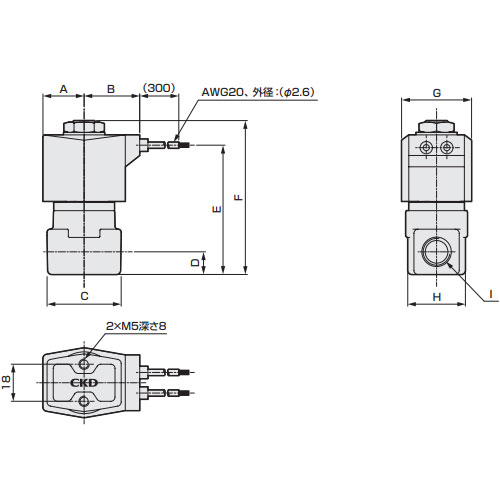

ウェブカタログ画像
