品番 : EA469AG-106A
品名 : Rc 3/4" ユニオン(ｵｰﾘﾝｸﾞ式/ｽﾃﾝﾚｽ製)
仕様
| メーカー | オンダ製作所 | 型番 | SFU3-20 |
|---|---|---|---|
| 呼び径(A呼称) | 20 | ねじサイズ(Rc) | 3/4” |
| 対辺(mm) | ユニオン部：49・八角 差込み部：32・八角 |
全長(mm) | 49 |
| 材質 | SUS304（SCS13A） | オーリング材質 | FKM |
| 最高圧力 | 1.75MPa(エアーは1.0MPa） | 使用温度 | 冷温水・不凍液：-15～100℃ 油：-15～175℃ 蒸気：～150℃ エアー：～100℃ |
| 使用流体 | 冷温水・不凍液・油・蒸気・エアー | ||
| 分解可能です。 | |||
| 油・蒸気・エアーの配管に最適なオーリング式ユニオン | |||
| 追加説明 |
|
|---|
| カタログ価格 |
2,450 円（税抜）／ 2,695 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 5 （2024/05/09 02:54現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1112ページ | ||||
ウェブカタログ画像
拡大

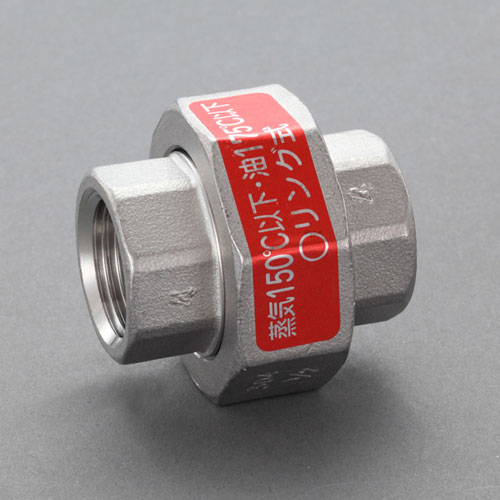

.jpg "ウェブカタログ画像")

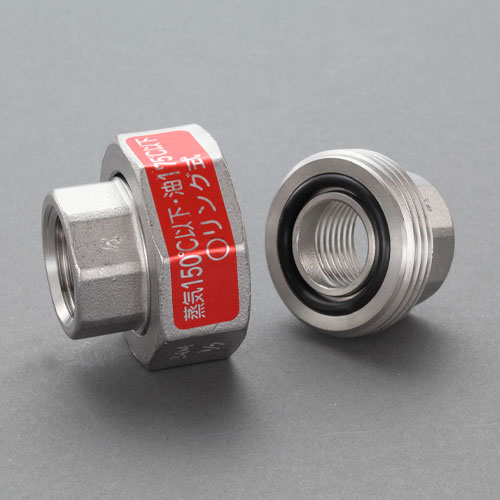

.jpg "サブ画像")

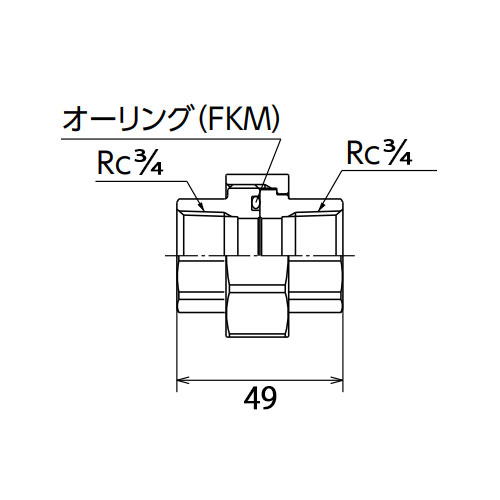

.jpg "エスコ寸法図")
資料
| 図面 |
|
|---|
商品はねじ込み部が32mm八角、ユニオン部が49mm八角です。
