品番 : EA469AG-110

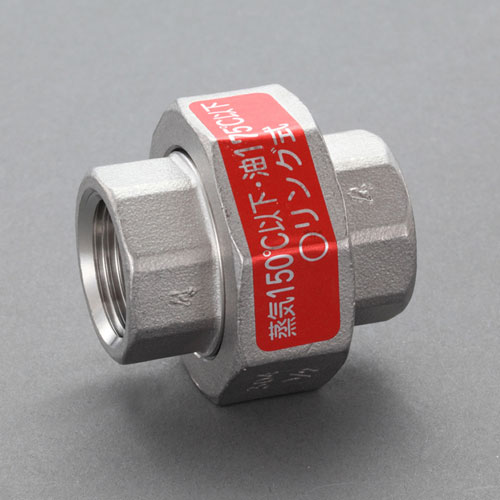

品名 : Rc 1 " ユニオン(オーリング式/ステンレス製)

仕様

メーカー オンダ製作所 型番 SFU3-25
ねじ径 Rc1” 全長 53.5mm
サイズ(C) 58八角 サイズ(E) 39八角
使用温度 220℃ 最高圧力 1.75MPa(エアーは1.0Mpa)
材質 ステンレス(SCS13)
油・蒸気・エアーの配管に最適なオーリング式ユニオン
オーリング材質 FKM

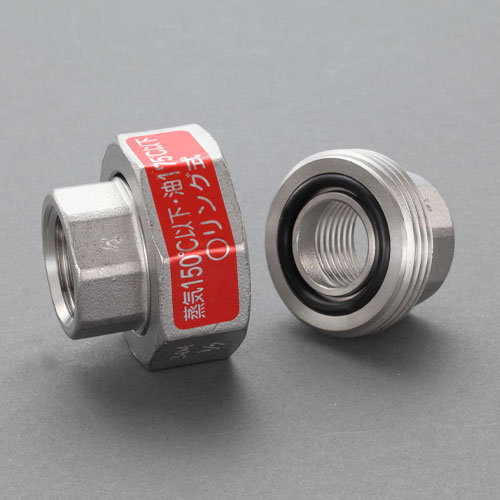

分解可能です。
追加説明
カタログ価格

2,590 (税抜)/ 2,849 円(税込)

在庫数

最新在庫 : 1

(2024/04/27 15:32現在)

商品入数 1 販売単位
カタログページ 1112ページ

代替品

EA469AG-110A
  • 品番

    EA469AG-110A

  • コメント

    変更点:ユニオンナット寸法等

バリエーション一覧
EA469AG-104 Rc 1/2" ユニオン(オーリング式/ステンレス製)
EA469AG-104A Rc 1/2" ユニオン(オーリング式/ステンレス製)
EA469AG-106 Rc 3/4" ユニオン(オーリング式/ステンレス製)
EA469AG-106A Rc 3/4" ユニオン(オーリング式/ステンレス製)
EA469AG-110 Rc 1 " ユニオン(オーリング式/ステンレス製)
EA469AG-110A Rc 1 " ユニオン(オーリング式/ステンレス製)
EA469AG-112 Rc1・1/4" ユニオン(オーリング式/ステンレス製)
EA469AG-114 Rc1・1/2" ユニオン(オーリング式/ステンレス製)
EA469AG-120 Rc 2 " ユニオン(オーリング式/ステンレス製)
ウェブカタログ画像

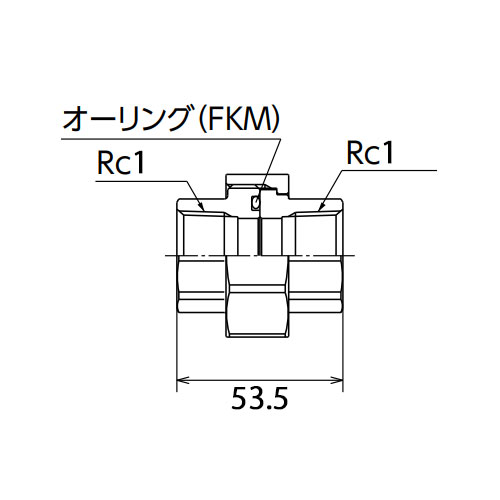

※サイズ詳細はエスコ寸法図を参照下さい
  • ※サイズ詳細はエスコ寸法図を参照下さい
  • ゴムの種類

資料

図面
  1. PDF
