品番 : EA469ER-33

品名 : R 3/8" x600mm フレキチューブ(鉄ニップル/カシメ)

仕様

メーカー 南国フレキ工業 型番 NK-3400MM-10A
呼び径(A呼称) 10 ねじサイズ(R) 3/8”
対辺(mm) 19 全長(mm) 600
材質 チューブ:SUS304
ブレ―ド:SUS304
ベースブロック:SS400
プレスリング:SS400
袋ナット:SS400
オスアダプター:SS400
使用圧力 1.0MPa
適用流体 水・油・空気・蒸気 使用温度 -10~250℃
配管整備が難しい場所での取付が容易なフレキシブルタイプです。
チューブにフレキ専用軽量ユニオンを加締めて取り付けた構造です。
配管誤差調整・変位吸収・振動緩和・モーション対応
※ねじれは吸収できません。
振動による溶接部の割れが無いため振動用に向いている
追加説明
カタログ価格

4,310 (税抜)/ 4,741 円(税込)

在庫数

最新在庫 : 0

(2024/05/13 04:59現在)

商品入数 1 販売単位
カタログページ 1111ページ
バリエーション一覧
EA469ER-3 R 3/8" x300mm フレキチューブ(鉄ニップル/カシメ)
EA469ER-4 R 1/2" x300mm フレキチューブ(鉄ニップル/カシメ)
EA469ER-6 R 3/4" x300mm フレキチューブ(鉄ニップル/カシメ)
EA469ER-10 R 1" x300mm フレキチューブ(鉄ニップル/カシメ)
EA469ER-13 R 3/8" x400mm フレキチューブ(鉄ニップル/カシメ)
EA469ER-14 R 1/2" x400mm フレキチューブ(鉄ニップル/カシメ)
EA469ER-16 R 3/4" x400mm フレキチューブ(鉄ニップル/カシメ)
EA469ER-20 R 1" x400mm フレキチューブ(鉄ニップル/カシメ)
EA469ER-23 R 3/8" x500mm フレキチューブ(鉄ニップル/カシメ)
EA469ER-24 R 1/2" x500mm フレキチューブ(鉄ニップル/カシメ)
EA469ER-26 R 3/4" x500mm フレキチューブ(鉄ニップル/カシメ)
EA469ER-30 R 1" x500mm フレキチューブ(鉄ニップル/カシメ)
EA469ER-33 R 3/8" x600mm フレキチューブ(鉄ニップル/カシメ)
EA469ER-34 R 1/2" x600mm フレキチューブ(鉄ニップル/カシメ)
EA469ER-36 R 3/4" x600mm フレキチューブ(鉄ニップル/カシメ)
EA469ER-40 R 1" x600mm フレキチューブ(鉄ニップル/カシメ)
EA469ER-43 R 3/8" x700mm フレキチューブ(鉄ニップル/カシメ)
EA469ER-44 R 1/2" x700mm フレキチューブ(鉄ニップル/カシメ)
EA469ER-46 R 3/4" x700mm フレキチューブ(鉄ニップル/カシメ)
EA469ER-50 R 1" x700mm フレキチューブ(鉄ニップル/カシメ)
ウェブカタログ画像

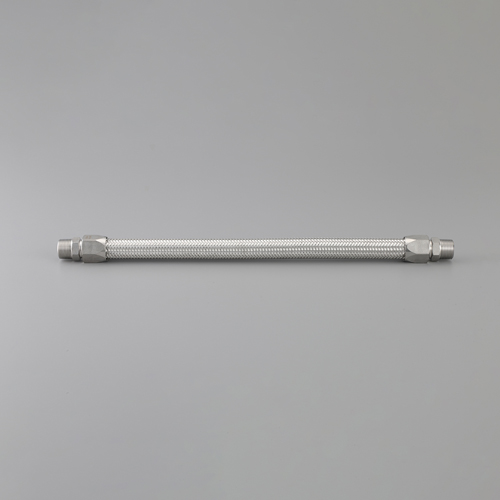

画像はEA469ER-26です。

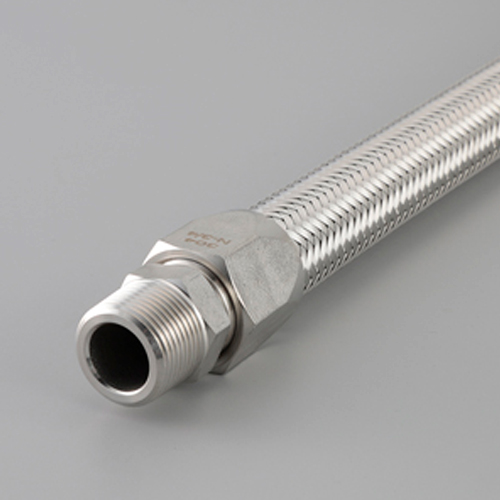

  • 画像はEA469ER-26です。

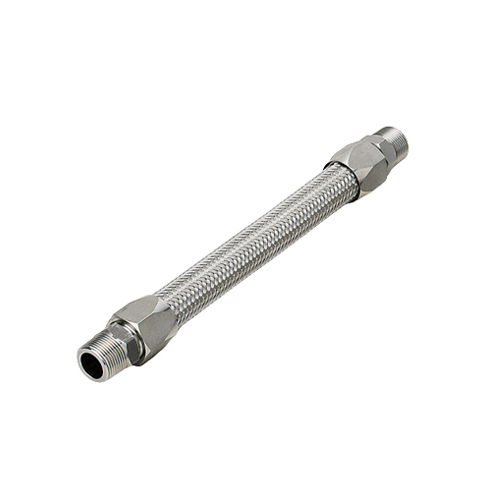

  • 画像はEA469ER-26です。
