品番 : EA470DV-3
品名 : Rc 3/8" 電磁弁
仕様
| メーカー | ヨシタケ | 型番 | DP-100 |
|---|---|---|---|
| 呼び径 | 10A(3/8”) | ねじサイズ | Rc(PT)3/8” |
| サイズ(mm) | d：10A、L：70、H1：14.5、H：127 | 重量 | 1.4kg |
| 材質 | 弁箱・弁体：ステンレス鋼、ディスク：ふっ素樹脂 | 構造 | パイロット式ピストンタイプ |
| 適用流体 | 蒸気、冷温水、空気、窒素ガス、炭酸ガス(乾燥状態)、アルゴンガス、油(20cSt以下) | 適用圧力範囲 | 0～1.0MPa(真空使用不可) |
| 最低作動差圧 | 0MPa(コイルが横向きの場合は差圧0.03MPa以上必要です。) | 弁座漏れ量 | 50mL/min（標準状態）（空気圧0.6MPa時） |
| 流体温度 | 5～180℃(凍結不可) | 周囲温度 | 50℃以下（凍結不可） |

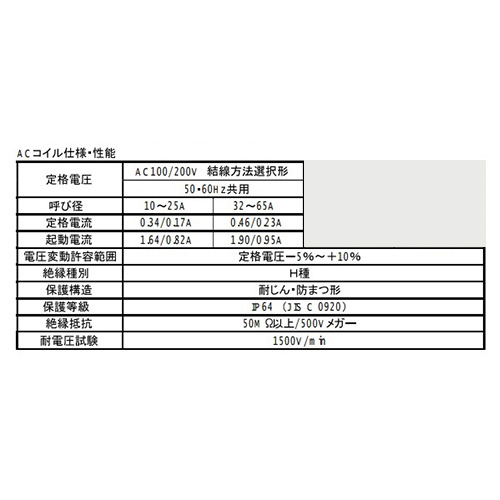

| 作動方式 | 通電時開形 | 定格電圧 | AC100/200V選択型(50/60Hz共用) |
| 電圧変動許容範囲 | 定格電圧-5%～+10% | 定格電流 | 0.34/0.17A |
| 起動電流 | 1.64/0.82A | ||
| 通常のリード線配線の他、端子箱や電線管に対応可能 | |||

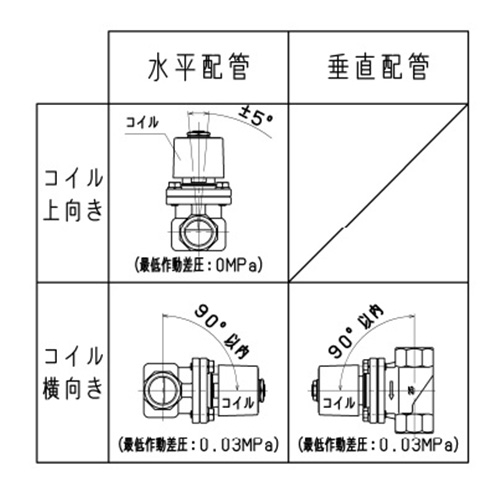

| 水平、垂直取付可能（コイル上向きに対して90°以内） | |||
| 水滴による影響のない保護構造(防まつ形) | |||
| 保護等級 | IP64 | 絶縁抵抗 | 50MΩ以上/500Vメガー |
| 耐電圧試験 | 1500V/min | リード線取出し | コンジットG1/2（CTG16） |
| 高温時の絶縁に優れたH種を標準 | |||
| Cv値 | 3.0 | ||
| 追加説明 |
|
|---|
| カタログ価格 |
32,400 円（税抜）／ 35,640 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 2 （2024/04/29 20:06現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1121ページ | ||||
| バリエーション一覧 |
|---|
| EA470DV-3 Rc 3/8" 電磁弁 |
| EA470DV-4 Rc 1/2" 電磁弁 |
| EA470DV-6 Rc 3/4" 電磁弁 |
| EA470DV-8 Rc 1" 電磁弁 |
| EA470DV-12 Rc1･1/4" 電磁弁 |
| EA470DV-14 Rc1･1/2" 電磁弁 |
| EA470DV-20 Rc 2" 電磁弁 |
ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")
※サイズ詳細はエスコ寸法図を参照下さい
.jpg "サブ画像")
.jpg "サブ画像")
.jpg "エスコ寸法図")
