品番 : EA638SH-8L

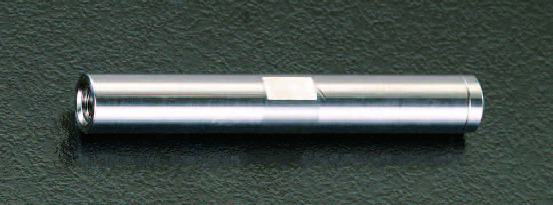

品名 : M8x120mm ターンバックル用スリーブ(ステンレス製)

耐食性に優れています

仕様

材質 SUS316 ねじサイズ M8×55mm
全長 120mm
並目ねじ

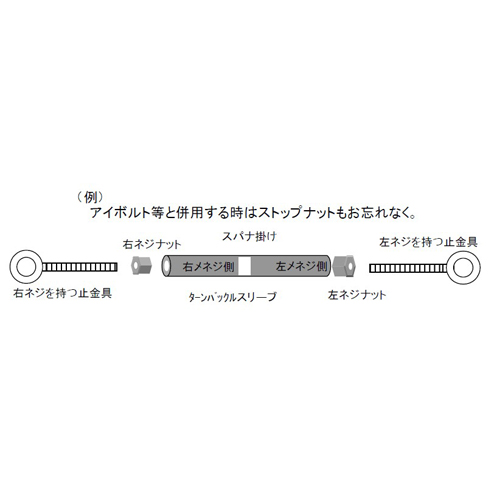

アイボルト等と併用する時はストップナットもお忘れなく。
耐食性に優れています。
追加説明
カタログ価格

1,610 (税抜)/ 1,771 円(税込)

在庫数

最新在庫 : 86

(2025/05/01 23:57現在)

商品入数 1 販売単位
カタログページ 1415ページ
バリエーション一覧
EA638SH-6 M6 x70mm ターンバックル用スリーブ(ステンレス製)
EA638SH-6L M6x120mm ターンバックル用スリーブ(ステンレス製)
EA638SH-8 M8 x70mm ターンバックル用スリーブ(ステンレス製)
EA638SH-8L M8x120mm ターンバックル用スリーブ(ステンレス製)
ウェブカタログ画像

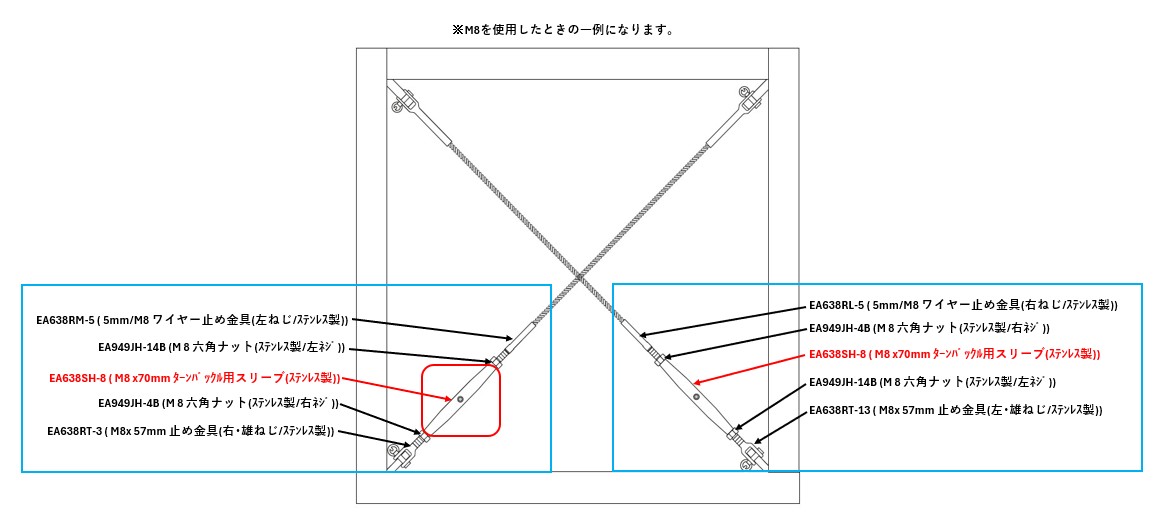

  • 【使用イメージ1】両端にターンバックルとフォーク型のねじ止め金具の組み合わせは、このような設置に向いています。

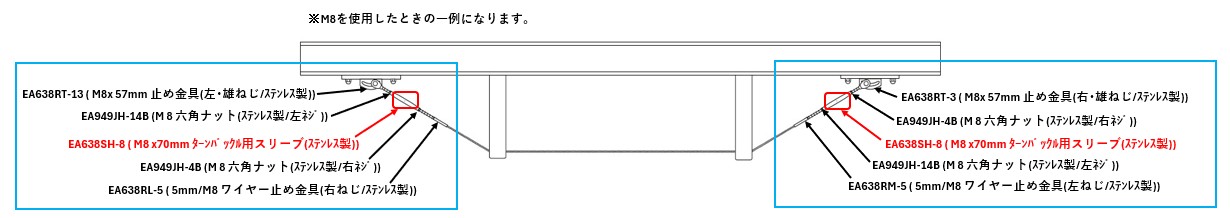

  • 【使用イメージ2】片側にターンバックルを使用するとより補強しやすくなります。

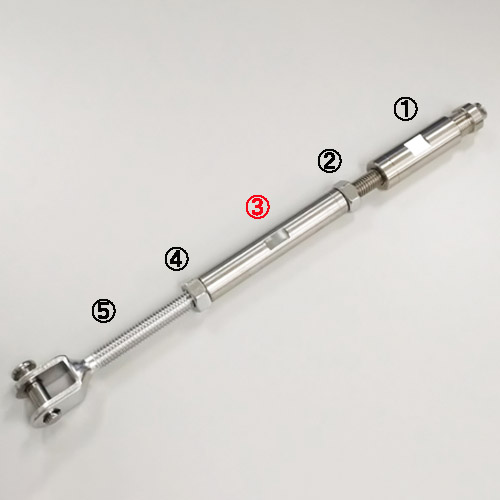

  • 組合わせ例(M8):①EA638RM-5(ワイヤー止め金具(左ネジ))+②EA949JH-14B(六角ナット(左ネジ))+③EA638SH-8(ターンバックル用スリーブ)+④EA949JH-4B(六角ナット(右ネジ))+⑤EA638RT-3(止め金具(右・雄ネジ))

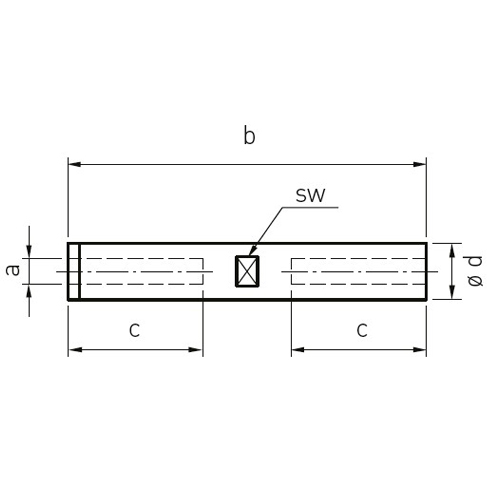

  • a:M8、b:120mm、c:55mm、sw:11mm、φd:12mm
