品番 : EA725MA-7A
品名 : 5mm/0.01/42mm ダイアルゲージ
仕様
| メーカー | 新潟精機 | 型番 | WDI-0542 |
|---|---|---|---|
| ダイヤル径（mm） | 42 | 全長(mm) | 78 |
| 目量（ｍｍ） | 0.01 | 測定範囲(mm) | 5 |
| 目盛仕様 | ±0～50 | 用途 | 多点測定や治具等の組み込みに |
| ステム径 | φ8㎜ | 測定子長 | 12㎜ |
| 重量 | 100g | 材質 | 本体：スチール 測定子先端：鋼 |
| 戻り誤差 | 6μm | 測定力 | 1.5N以下 |
| 長針1回転 | 0.5㎜ | 1/10回転隣接誤差 | 9μm |
| 全測定範囲指示誤差 | ±16μm | 繰返し精密度 | 5μm |
| 付属品 | 裏ふた（平タイプと耳金付タイプの2種類） | ||
| リミット針を装着 | |||
| 軸受部に宝石軸受を使用しています。 | |||
| 目盛板は緑色 | |||
| 精度保証のため、検査時の数値を記した検査表付です。 | |||
| 追加説明 |
●EA725MA-7との違い：生産工場の変更に伴い、全長、外観の変更等(2019/3/19 松下) |
|---|
| カタログ価格 |
7,200 円（税抜）／ 7,920 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 3 （2025/05/13 08:07現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 0751ページ | ||||
| バリエーション一覧 |
|---|
| EA725MA-6A 3mm/0.01/42mm ダイアルゲージ |
| EA725MA-7A 5mm/0.01/42mm ダイアルゲージ |
| その他関連 | |
|---|---|
| 部品 | EA725MA-31 : ダイアルゲージ用測定子 |
| オプション | EA725MA-41 : 0.5-1.4mm ダイヤルゲージ用チャック |

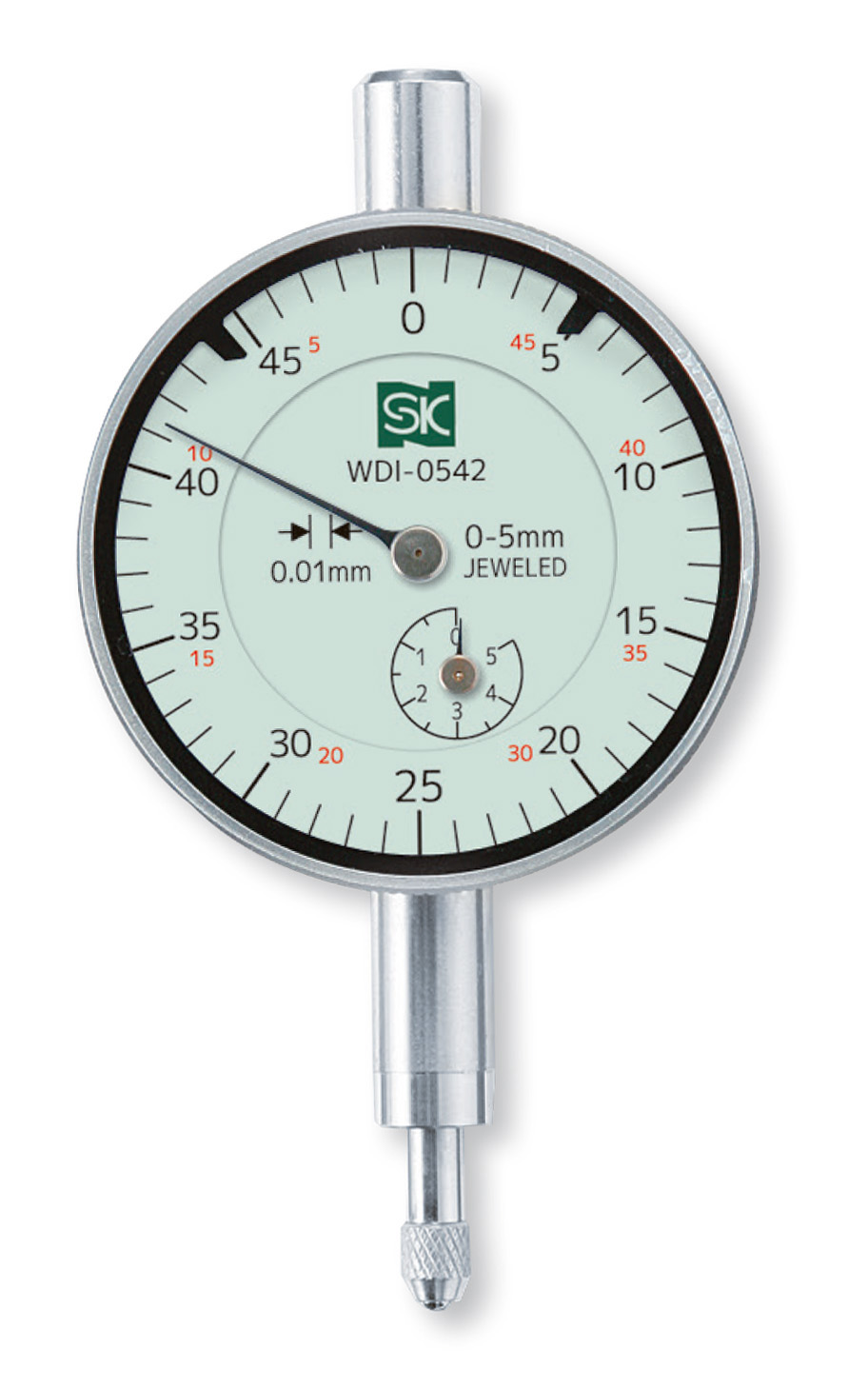

ウェブカタログ画像
