品番 : EA940DN-71A
品名 : DC12V/ 30W ｽｲｯﾁﾝｸﾞﾊﾟﾜｰｻﾌﾟﾗｲ(正面取付)
仕様
| メーカー | オムロン（omron） | 型番 | S8FS-G03012C |
|---|---|---|---|
| 出力電圧 | DC12V | 出力容量 | 30W |
| 入力電圧 | 100～240V(DC80～370V共用) | 入出力接続 | 端子台 |
| 端子台タイプ | ねじ端子 | 効率 | 84% typ. (AC100V入力時) 86% typ. (AC200V入力時) 86% typ. (AC230V入力時) |
| 入力電圧許容変動範囲 | AC85～264V (単相) DC80～370V |
周波数 | 50/60Hz (47～450Hz) |
| 入力電流 | 0.72A typ. (AC100V入力時) 0.43A typ. (AC200V入力時) |
リーク電流 | 0.5mA以下 (AC100V入力時) 1mA以下 (AC200V入力時) |
| 突入電流 | 14A typ. (25℃コールドスタートにて) (AC100V入力時) 28A typ. (25℃コールドスタートにて) (AC200V入力時) |
出力電流 | 3A |
| リップルノイズ電圧 | 60mV(p-p)以下 AC100～240V入力時 | 入力変動 | 0.5%以下 |
| 負荷変動 | 1%以下 | 周囲温度変動 | 0.05%/℃以下 |
| 起動時間 | 1000ms以下 (AC100V入力時) 1000ms以下 (AC200V入力時) |
出力保持時間 | 10ms typ. (AC100V入力時) 50ms typ. (AC200V入力時) |
| 過電流保護 | 有、自動復帰 | 過電圧保護 | 有、電断復帰 |
| 過熱保護 | 無 | 直列運転 | 可 (2台まで接続可能。外付けダイオード要) |
| 並列運転 | 不可 (ただしバックアップ運転可能、外付けダイオード要) | 出力表示灯 | 有（色：緑） |
| リモートセンシング リモートコントロール |
無 | 耐電圧 | (入力端子一括)と(出力端子一括)間: AC3kV 1min カットオフ電流20mA (入力端子一括)と(PE)間: AC2kV 1min カットオフ電流20mA (出力端子一括)と(PE)間: AC1kV 1min カットオフ電流20mA |
| 絶縁抵抗 | (出力端子一括)と(入力端子一括・PE)間: 100MΩ以上 DC500V | 耐振動 | 10～55Hz 最大4.5G 片振幅0.375mm 3方向 各2h |
| 標高 | 3000m | 使用周囲温度 | -20～70℃(0～90％) |
| 保存温度 | -25～75℃(0～90％) | 期待寿命 | 10年以上 (定格入力、50%負荷率、周囲温度+40℃以下、標準取りつけ状態にて) |
| 冷却方式 | 冷却ファン 無 | 質量 | 約250g |
| 正面取付けタイプ | |||
| カバー付きタイプ | |||
| 追加説明 |
|
|---|
| カタログ価格 |
4,980 円（税抜）／ 5,478 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 2 （2025/05/02 04:17現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1236ページ | ||||
ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")

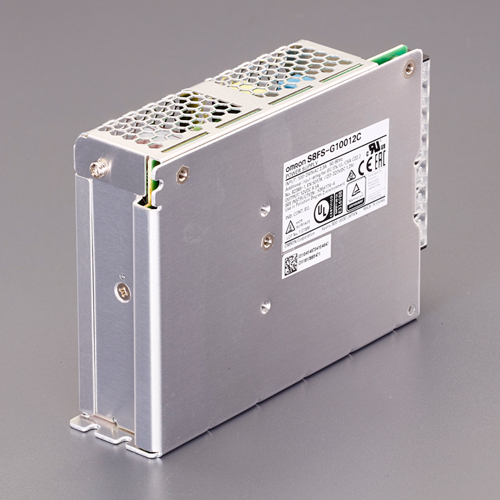

.jpg "形状画像")

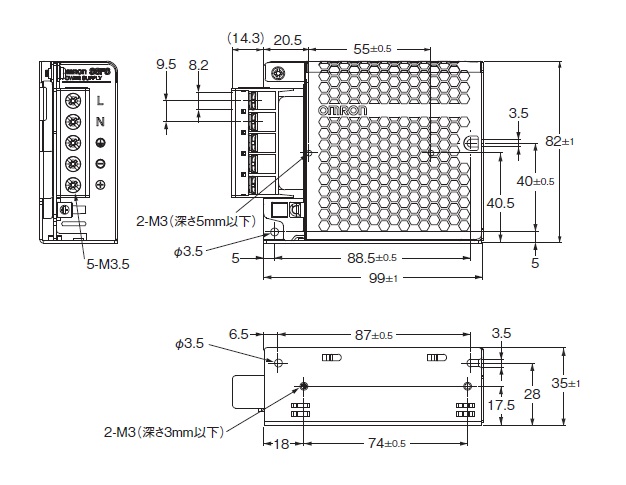

.jpg "エスコ寸法図")
資料
| カタログ |
|
|---|---|
| メーカー取扱説明書 (日本語) |
|
