品番 : EA966DG-20A
品名 : M20xP1.5 ﾛｯﾄﾞｴﾝﾄﾞ(無給油式/雄ﾈｼﾞ/左ﾈｼﾞ)
仕様
| 許容傾斜角 | 15度 | 無負荷回転トルク | 最大0.10N・m |
|---|---|---|---|
| ラジアルすきま | 最大0.05mm | 限界荷重 | ラジアル荷重：29.40KN アキシャル荷重：10.78KN |
| ラジアル静破断荷重 | 44.1KN | 重量 | 350g |
| 材質 | ボディ：炭素鋼（亜鉛鍍金＋クロメート処理） ボール：軸受鋼（SUJ2）HRC58以上 インサート：テフロン（MP2） |
||
| ボール | |||
| 内径 | φ20.00mm | 巾 | 25.00mm |
| 球径 | φ34.925mm | 端面径 | φ24.39mm |
| ボディ | |||
| 頭部巾 | 18.0mm | 頭部外径 | φ46.0mm |
| 芯間距離 | 78.0mm | ねじ有効長さ | 47.0mm |
| ねじ | M20×1.5mm | ||
| 無給油タイプ | |||
| 左ねじ | |||
| 追加説明 |
|
|---|
| カタログ価格 |
3,870 円（税抜）／ 4,257 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 1 （2025/05/02 04:07現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1270ページ | ||||

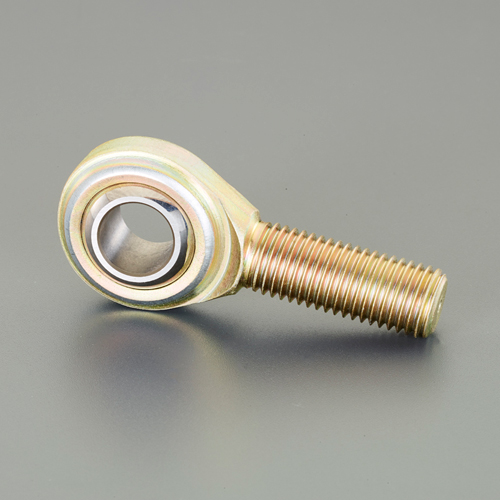

ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")
※画像は代表画像です。

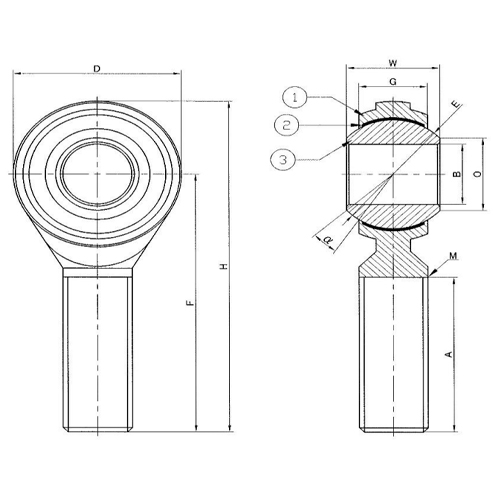

.jpg "エスコ寸法図")
