品番 : EA948CA-54

品名 : M10x30mm [スチール製 ]雄ねじフラットテンションレバー

仕様

メーカー イマオコーポレーション 型番 FT10X30
ねじサイズ M10×30 レバー長さ 131mm
本体高さ 22mm 歯数 30

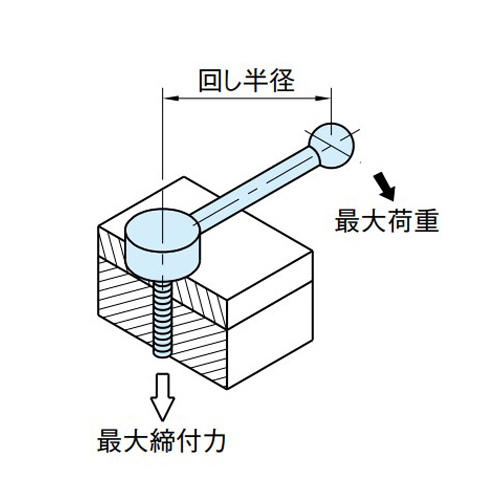

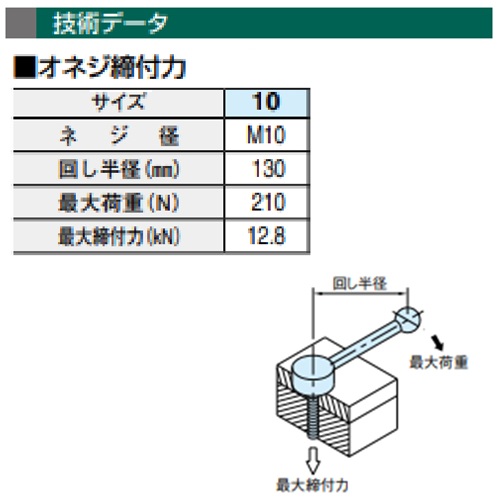

ねじ締付力 回し半径:130mm
最大荷重:210N
最大締付力:12.8kN
材質 本体:スチール(SUM22L)、
グリップ:フェノール樹脂
質量 320g

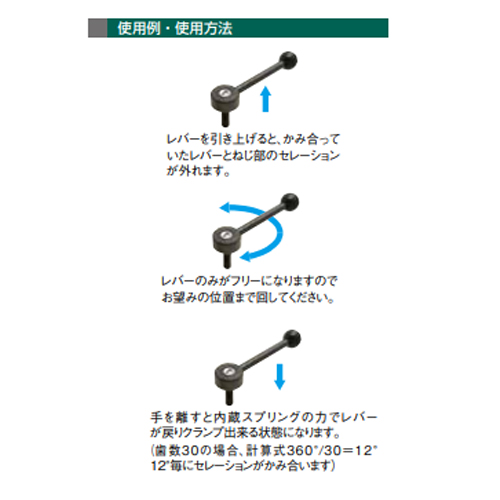

本体の高さが低い上、レバーも角度15°またはフラットの為、上下にスペースのない場所に最適です。
操作時にレバーの干渉が発生する場合に、短いレバーを取付け使用できます。
RoHS対応品
追加説明
カタログ価格

4,090 (税抜)/ 4,499 円(税込)

在庫数

最新在庫 : 3

(2025/07/01 20:48現在)

商品入数 1 販売単位
カタログページ 1259ページ
バリエーション一覧
EA948CA-51 M8x30mm [スチール製 ]雄ねじフラットテンションレバー
EA948CA-52 M8x40mm [スチール製 ]雄ねじフラットテンションレバー
EA948CA-53 M8x50mm [スチール製 ]雄ねじフラットテンションレバー
EA948CA-54 M10x30mm [スチール製 ]雄ねじフラットテンションレバー
EA948CA-55 M10x40mm [スチール製 ]雄ねじフラットテンションレバー
EA948CA-56 M10x50mm [スチール製 ]雄ねじフラットテンションレバー
EA948CA-59 M12x40mm [スチール製 ]雄ねじフラットテンションレバー
EA948CA-60 M12x50mm [スチール製 ]雄ねじフラットテンションレバー
EA948CA-61 M12x60mm [スチール製 ]雄ねじフラットテンションレバー
EA948CA-72 M8x40mm [ステンレス製]雄ねじフラットテンションレバー
EA948CA-73 M8x50mm [ステンレス製]雄ねじフラットテンションレバー
EA948CA-74 M10x30mm [ステンレス製]雄ねじフラットテンションレバー
EA948CA-75 M10x40mm [ステンレス製]雄ねじフラットテンションレバー
EA948CA-76 M10x50mm [ステンレス製]雄ねじフラットテンションレバー

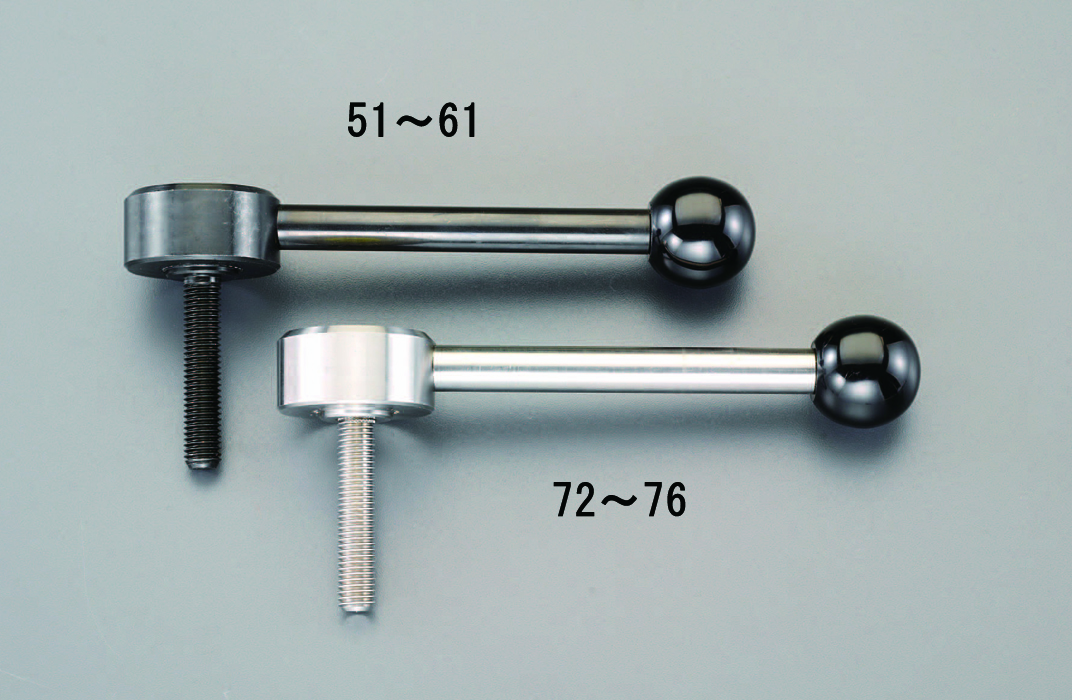

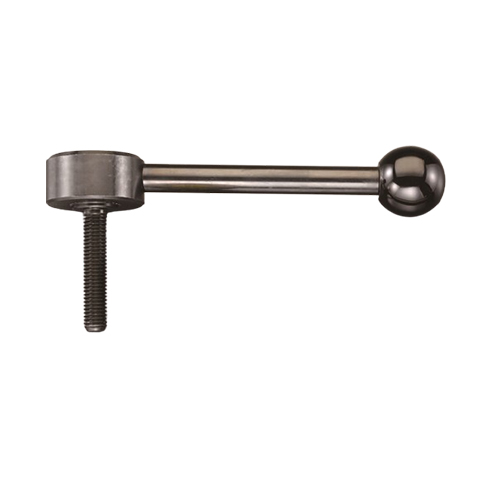

ウェブカタログ画像
※画像は代表画像です

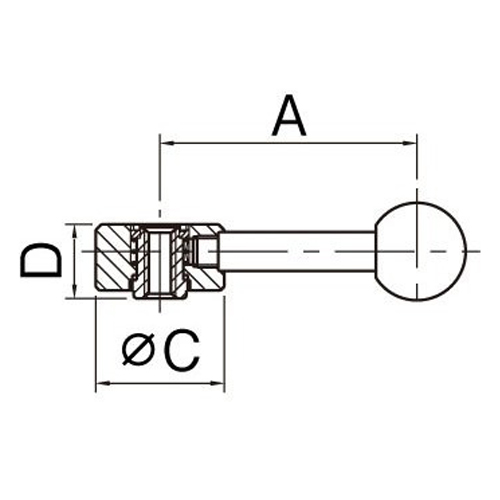

※サイズ詳細は、エスコ寸法図を参照下さい。
  • ※画像は代表画像です\n※サイズ詳細は、エスコ寸法図を参照下さい。
  • A:131mm     C:41mm     D:22mm
