品番 : EA966DA-18A
品名 : M18xP1.5 ﾛｯﾄﾞｴﾝﾄﾞ(給油式/雌ねじ/左ねじ)
仕様
| 許容傾斜角 | 14度 | 無負荷回転トルク | 最大0.10N・m |
|---|---|---|---|
| ラジアルすきま | 最大0.05mm | 限界荷重 | ラジアル荷重：24.99KN アキシャル荷重：9.31KN |
| ラジアル静破断荷重 | 37.2KN | 重量 | 330g |
| 材質 | ボディ：炭素鋼（亜鉛鍍金＋クロメート処理） ボール：軸受鋼（SUJ2）HRC58以上 インサート：銅合金 |
||
| ボール | |||
| 内径 | φ18.00mm | 巾 | 23.00mm |
| 球径 | φ31.750mm | 端面径 | φ21.89mm |
| ボディ | |||
| 頭部巾 | 17.0mm | 頭部外径 | φ42.0mm |
| 芯間距離 | 71.0mm | ねじ有効長さ | 36.0mm |
| ねじ | M18×1.5mm | 二面巾外径 | 31.0mm |
| 二面巾 | 27.0mm | 二面巾長さ | 10.0mm |
| 胴外径 | 25.0mm | ||
| 給油タイプ | |||
| 左ねじ | |||
| 追加説明 |
|
|---|
| カタログ価格 |
3,560 円（税抜）／ 3,916 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 1 （2025/05/02 04:06現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1270ページ | ||||

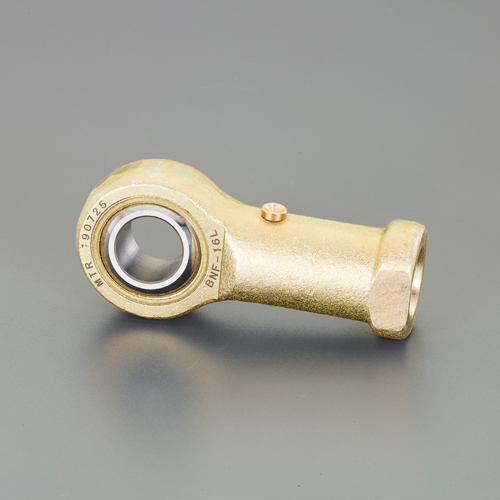

ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")
※画像は代表画像です。

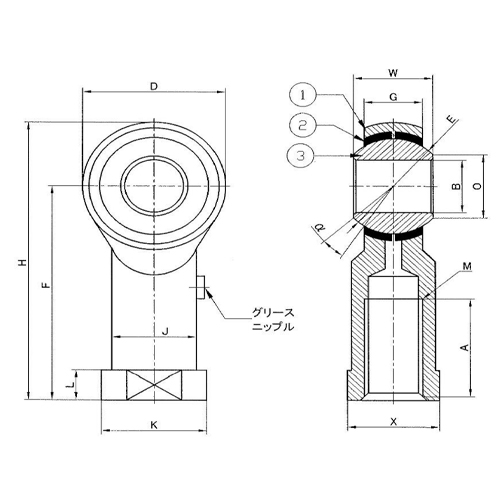

.jpg "エスコ寸法図")
資料
| 仕様 |
|
|---|
