品番 : EA966DE-6A

品名 : M6 xP1.0 ロッドエンド(無給油式/雌ネジ/左ネジ)

仕様

許容傾斜角 11度 無負荷回転トルク 最大0.04N・m
ラジアルすきま 最大0.03mm 限界荷重 ラジアル荷重:6.37KN
アキシャル荷重:2.45KN
ラジアル静破断荷重 9.8KN 重量 21g
材質 ボディ:炭素鋼(亜鉛鍍金+クロメート処理)
ボール:軸受鋼(SUJ2)HRC58以上
インサート:テフロン(MP2)
ボール
内径 φ6.00mm 9.00mm
球径 φ12.700mm 端面径 φ8.96mm
ボディ
頭部巾 6.7mm 頭部外径 φ18.0mm
芯間距離 30.0mm ねじ有効長さ 14.0mm
ねじ M6×1.0mm 二面巾外径 13.0mm
二面巾 11.0mm 二面巾長さ 5.0mm
胴外径 10.0mm
無給油タイプ
左ねじ
追加説明
カタログ価格

1,200 (税抜)/ 1,320 円(税込)

在庫数

最新在庫 : 2

(2024/11/01 08:07現在)

商品入数 1 販売単位
カタログページ 1285ページ
バリエーション一覧
EA966DE-5A M5 xP0.8 ロッドエンド(無給油式/雌ネジ/左ネジ)
EA966DE-6A M6 xP1.0 ロッドエンド(無給油式/雌ネジ/左ネジ)
EA966DE-8A M8 xP1.25 ロッドエンド(無給油式/雌ネジ/左ネジ)
EA966DE-10A M10xP1.5 ロッドエンド(無給油式/雌ネジ/左ネジ)
EA966DE-12A M12xP1.75 ロッドエンド(無給油式/雌ネジ/左ネジ)
EA966DE-14A M14xP2.0 ロッドエンド(無給油式/雌ネジ/左ネジ)
EA966DE-16A M16xP2.0 ロッドエンド(無給油式/雌ネジ/左ネジ)
EA966DE-18A M18xP1.5 ロッドエンド(無給油式/雌ネジ/左ネジ)
EA966DE-20A M20xP1.5 ロッドエンド(無給油式/雌ネジ/左ネジ)
ウェブカタログ画像

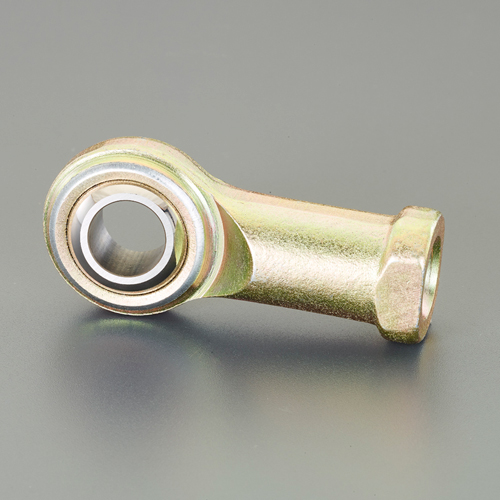

※画像は代表画像です。
  • ※画像は代表画像です。

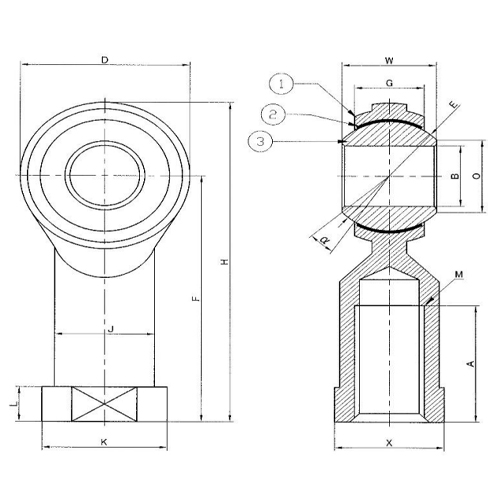

  • B:φ6mm W:9mm E:φ12.700mm\nO:8.96mm G:6.7mm D:φ18mm F:30mm\nA:14mm M:M6×1.0mm K:13mm\nX:11mm L:5mm J:10mm α:11度
