品番 : EA969BA-1
品名 : 4 x 4 mm/12mm ﾌﾚｷｼﾌﾞﾙｶｯﾌﾟﾘﾝｸﾞ(ｸﾗﾝﾋﾟﾝｸﾞ)
仕様
| メーカー | 鍋屋バイテック（NBK） | 型番 | MST12C-4-4 |
|---|---|---|---|
| 用途 | 搬送装置、XYステージ、パーツフィーダに | 軸穴径 | 4×4mm |
| サイズ | φ12×18.5mm | 最大回転数 | 52000rpm |
| 材質 | 本体：アルミニウム合金(アルマイト処理) 六角穴付き止めねじ・ボルト：SCM435(四三酸化鉄皮膜（黒）) |
重量 | 3.6kg |
| トルク | 常用：0.4N・m 最大：0.8N・m |
ねじ締めつけトルク | 0.5N・m |
| 慣性モーメント | 7.8×10kg・㎡ | 静的ねじりばね定数 | 45N・m/rad |
| 許容偏心 | 0.1mm | 許容偏角 | 2° |
| 許容エンドプレイ | ±0.3mm | ||

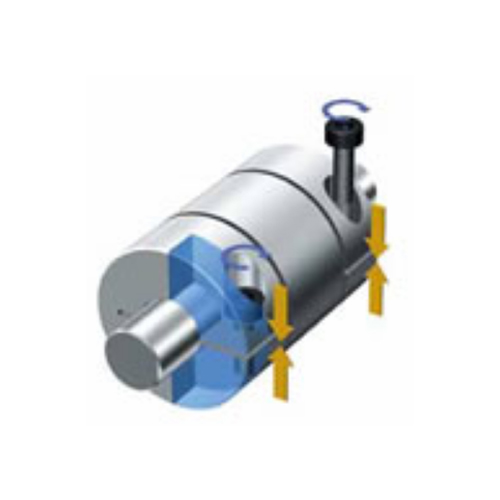

| <クランピングタイプ> ねじの締めつけ力で軸穴を収縮させ、軸をクランプします。 取りつけ・取りはずしが容易にでき、軸を傷つけることがありません。 |
|||
| クランピングタイプは、軸をおおう形で締め付けるので、スリップを防ぎ軸への負担も軽減されます。 | |||

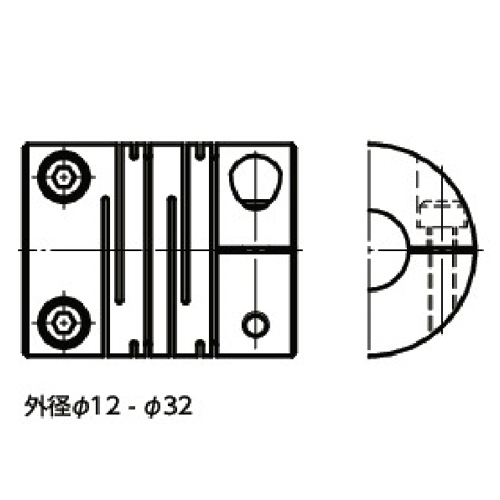

| 円筒材にスリットを入れた完全一体構造の金属ばねカップリング | |||
| 軸間の偏芯・偏角・振れを許容する回転伝達部品 | |||
| RoHS対応品 | |||
| 追加説明 |
|
|---|
| カタログ価格 |
4,990 円（税抜）／ 5,489 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 1 （2025/05/02 07:09現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1268ページ | ||||

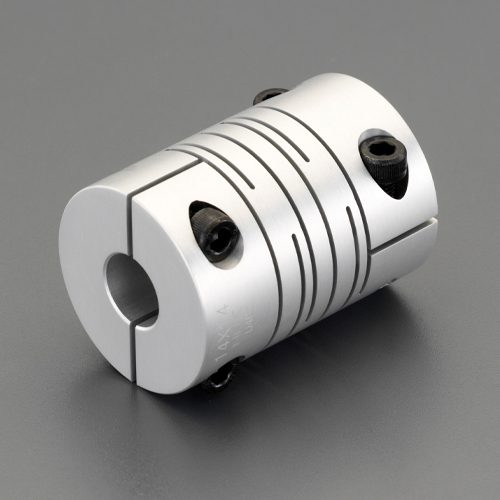

ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")

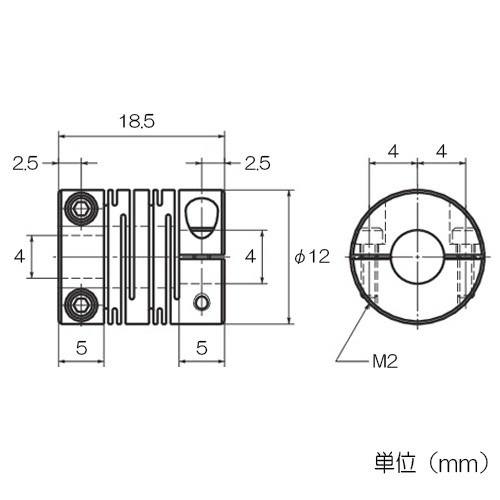

.jpg "エスコ寸法図")
.jpg "商品説明")
.jpg "商品説明")
資料
| カタログ |
|
|---|
