品番 : EA969BC-4
品名 : 5 x 8 mm/20mm ﾌﾚｷｼﾌﾞﾙｶｯﾌﾟﾘﾝｸﾞ(ｸﾗﾝﾋﾟﾝｸﾞ)
仕様
| メーカー | 鍋屋バイテック（NBK） | 型番 | MST20C-5-8 |
|---|---|---|---|
| 用途 | 搬送装置、XYステージ、パーツフィーダに | 軸穴径 | 5×8mm |
| サイズ | φ20×26mm | 材質 | 本体：アルミニウム合金(アルマイト処理) 六角穴付き止めねじ・ボルト：SCM435(四三酸化鉄皮膜（黒）) |
| 重量 | 16g | トルク | 常用：1N・m 最大：2N・m |
| 最大回転数 | 31000rpm | ねじ締めつけトルク | 1N・m |
| 慣性モーメント | 9.1×10kg・㎡ | 静的ねじりばね定数 | 170N・m/rad |
| 許容偏心 | 0.1mm | 許容偏角 | 2° |
| 許容エンドプレイ | ±0.4mm | ||

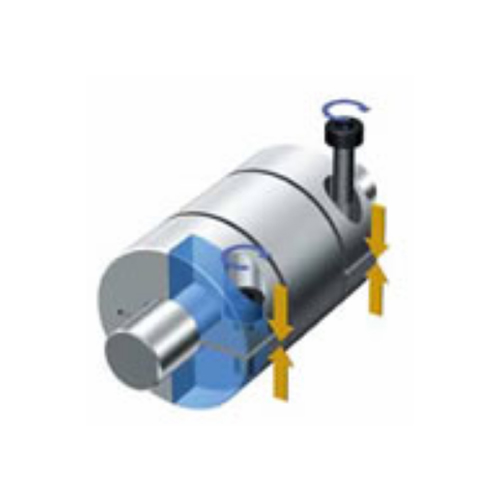

| <クランピングタイプ> ねじの締めつけ力で軸穴を収縮させ、軸をクランプします。 取りつけ・取りはずしが容易にでき、軸を傷つけることがありません。 |
|||
| クランピングタイプは、軸をおおう形で締め付けるので、スリップを防ぎ軸への負担も軽減されます。 | |||

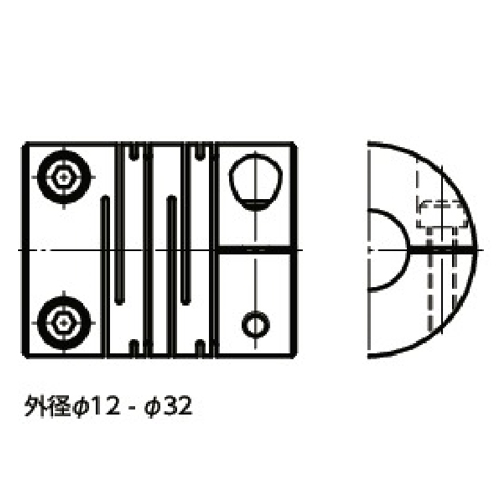

| 円筒材にスリットを入れた完全一体構造の金属ばねカップリング | |||
| 軸間の偏芯・偏角・振れを許容する回転伝達部品 | |||
| RoHS対応品 | |||
| 追加説明 |
|
|---|
| カタログ価格 |
6,220 円（税抜）／ 6,842 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 1 （2025/11/18 07:13現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1268ページ | ||||

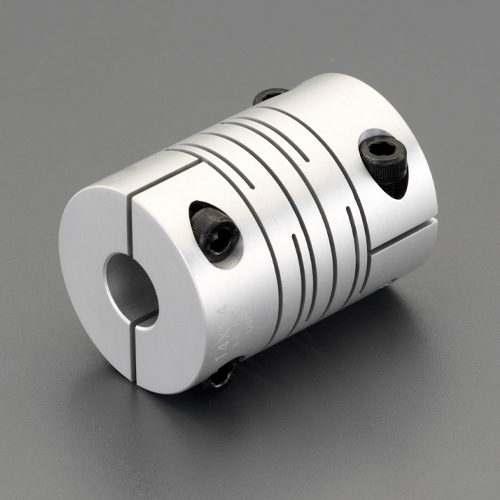

ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")

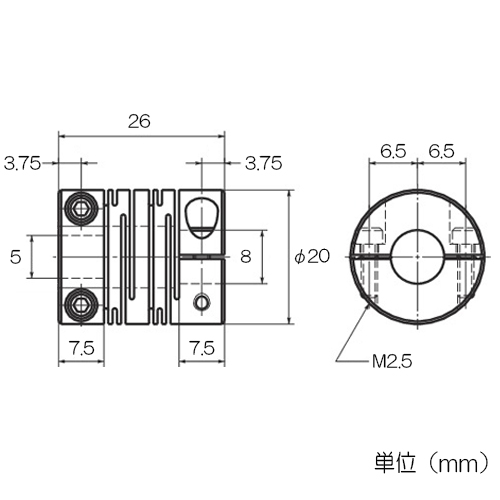

.jpg "エスコ寸法図")
.jpg "商品説明")
.jpg "商品説明")
