品番 : EA969BB-1
品名 : 4.5x 5 mm/16mm ﾌﾚｷｼﾌﾞﾙｶｯﾌﾟﾘﾝｸﾞ(ｸﾗﾝﾋﾟﾝｸﾞ)
仕様
| メーカー | 鍋屋バイテック（NBK） | 型番 | MST16C-4.5-5 |
|---|---|---|---|
| 用途 | 搬送装置、XYステージ、パーツフィーダに | 軸穴径 | 4.5×5mm |
| サイズ | φ16×23mm | 材質 | 本体：アルミニウム合金(アルマイト処理) 六角穴付き止めねじ・ボルト：SCM435(四三酸化鉄皮膜（黒）) |
| 重量 | 9.2g | トルク | 常用：0.5N・m 最大：1N・m |
| 最大回転数 | 39000rpm | ねじ締めつけトルク | 1N・m |
| 慣性モーメント | 3.4×10kg・㎡ | 許容偏心 | 0.1mm |
| 許容偏角 | 2° | 静的ねじりばね定数 | 80N・m/rad |
| 許容エンドプレイ | ±0.4mm | ||

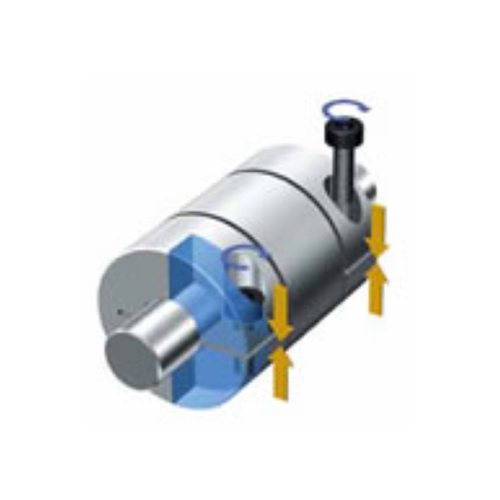

| <クランピングタイプ> ねじの締めつけ力で軸穴を収縮させ、軸をクランプします。 取りつけ・取りはずしが容易にでき、軸を傷つけることがありません。 |
|||
| クランピングタイプは、軸をおおう形で締め付けるので、スリップを防ぎ軸への負担も軽減されます。 | |||

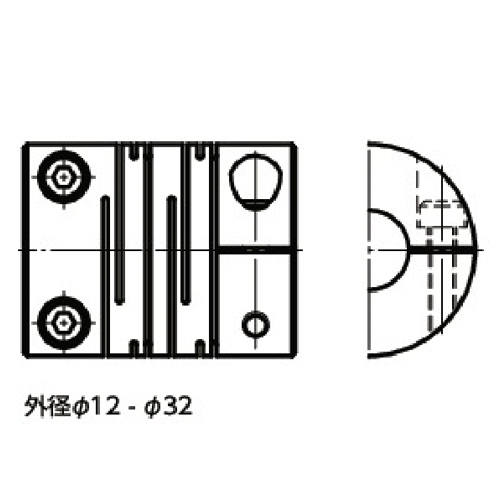

| 円筒材にスリットを入れた完全一体構造の金属ばねカップリング | |||
| 軸間の偏芯・偏角・振れを許容する回転伝達部品 | |||
| RoHS対応品 | |||
| 追加説明 |
|
|---|
| カタログ価格 |
5,590 円（税抜）／ 6,149 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 1 （2025/05/02 08:24現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1268ページ | ||||
ウェブカタログ画像
拡大

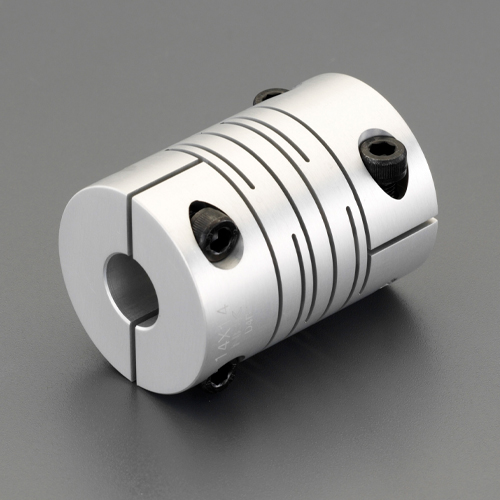

.jpg "ウェブカタログ画像")

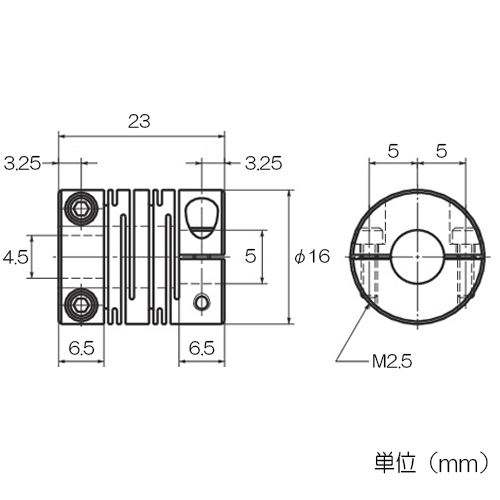

.jpg "エスコ寸法図")
.jpg "商品説明")
.jpg "商品説明")
