品番 : EA969BF-4

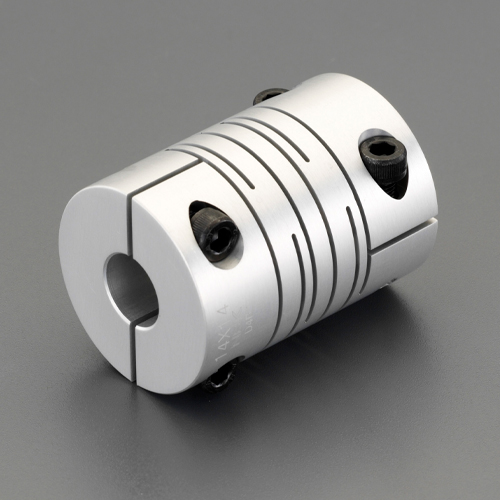

品名 : 12 x 12mm/40mm ﾌﾚｷｼﾌﾞﾙｶｯﾌﾟﾘﾝｸﾞ(ｸﾗﾝﾋﾟﾝｸﾞ)
仕様
| メーカー | 鍋屋バイテック（NBK） | 型番 | MST40C-12-12 |
|---|---|---|---|
| 用途 | 搬送装置、XYステージ、パーツフィーダに | 軸穴径 | 12×12mm |
| サイズ | φ40×56mm | 材質 | 本体：アルミニウム合金(アルマイト処理) 六角穴付き止めねじ・ボルト：SCM435(四三酸化鉄皮膜（黒）) |
| 重量 | 140g | トルク | 常用：8N・m 最大：16N・m |
| 最大回転数 | 15000rpm | ねじ締めつけトルク | 4N・m |
| 慣性モーメント | 3.3×10kg・㎡ | 静的ねじりばね定数 | 700N・m/rad |
| 許容偏心 | 0.2mm | 許容偏角 | 2° |
| 許容エンドプレイ | ±0.5mm | ||
| <クランピングタイプ> ねじの締めつけ力で軸穴を収縮させ、軸をクランプします。 取りつけ・取りはずしが容易にでき、軸を傷つけることがありません。 |
|||
| クランピングタイプは、軸をおおう形で締め付けるので、スリップを防ぎ軸への負担も軽減されます。 | |||
| 円筒材にスリットを入れた完全一体構造の金属ばねカップリング | |||
| 軸間の偏芯・偏角・振れを許容する回転伝達部品 | |||
| RoHS対応品 | |||
| 追加説明 |
|
|---|
| カタログ価格 |
12,600 円（税抜）／ 13,860 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 1 （2025/05/02 07:54現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1268ページ | ||||
ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")
.jpg "エスコ寸法図")
.jpg "商品説明")
.jpg "商品説明")
