| 用途 | ITV・監視カメラ、BNCを使用した機器 | 最大連続使用電圧Uc | 10V DC |
|---|
| 定格電流 | 200mA | 電圧防護レベルUp | 線間：40V以下
対地間：500V以下 |
|---|
| 残留電圧 | 25V
※8/20μs：5kA短絡回路電流印加時（C2）、10/350μs：2.5kA短絡回路電流印加時（D1） | 直列抵抗/線 | 2Ω |
|---|
| インパルス耐久性 | C2 (8/20μs)：10kA
D1 (10/350μs)：5kA
※カテゴリC2、D1に対応。インパルス耐久性C2：8/20μs 10kA（正負・各5回・計10回）、D1：10/350μs 5kA（正負・各1回・計2回） | 伝送周波数帯域 | DC～20MHz |
|---|
| コネクタ | BNC型75Ω | 挿入損失 | 1.5dB以下 |
|---|

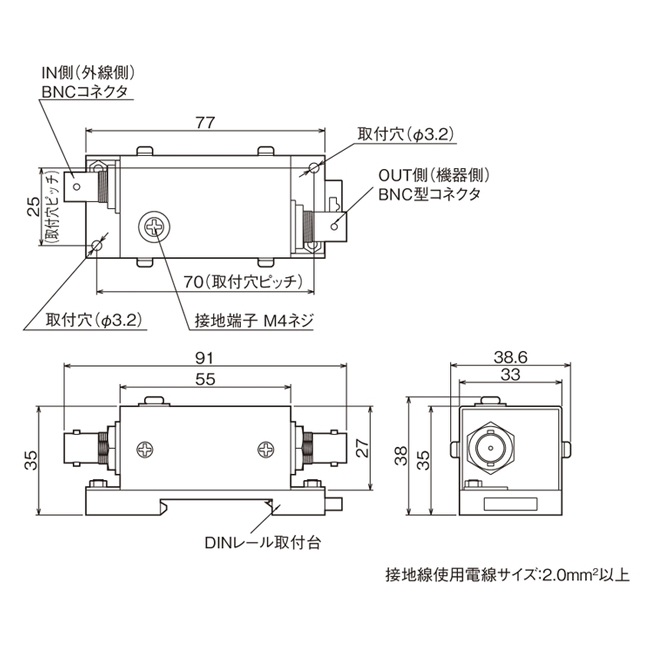

| サイズ | 91(W)×38.6(D)×38(H)mm | 重量 | 約105g |
|---|
| 規格 | 国土交通省 公共建築工事標準仕様書 適合品
JIS C 5381-21 対応 | | |
|---|

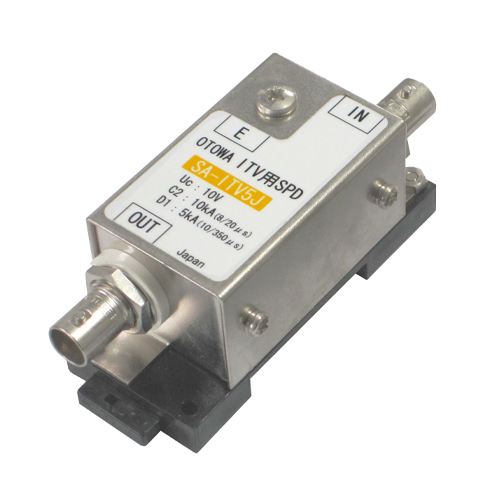

| ITV・監視カメラを雷サージから保護します。 |
| DINレール取り付け、ネジ取り付けの二通りの取付方法 |
| SA-ITV24Jは電源重畳に対応します。 |
