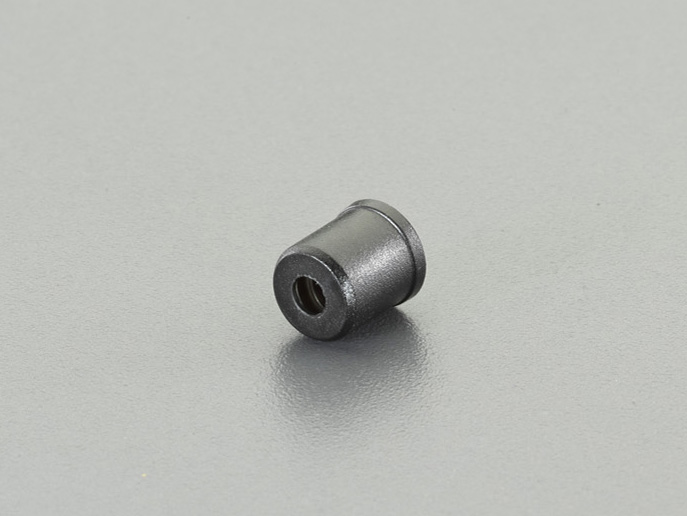

品番 : EA948DB-105

品名 : 13.5x10mm ボールプランジャー(樹脂ｹｰｽ)

メーカー	イマオコーポレーション	型番	EBP10
用途	しゅう動部の位置決め用に	本体長さ	13.5mm
ボール径	8mm	荷重(最小～最大)	10～20N
取付け方法	差し込み	取付穴加工の公差	+0.1～+0.15
耐熱温度	90℃	材質	本体：ポリアセタールコイルバネ：SUS301 ボール：SUS420
質量	3.1g
樹脂製ケースの差込型

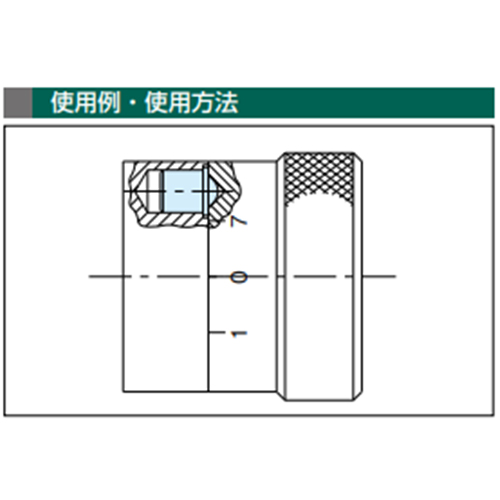

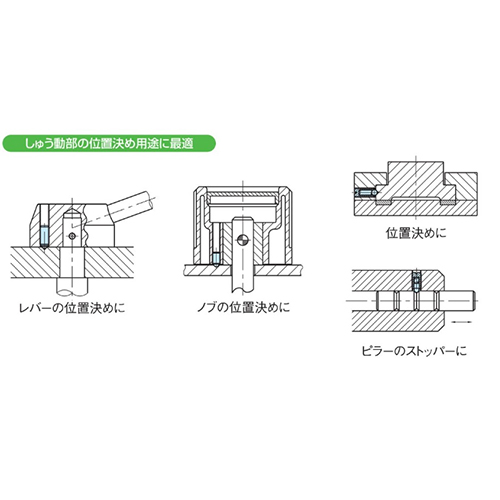

レバー・ノブ・ワーク・治具の位置決め、ピラーのストッパー、プレス機械の下金型(送り抜き)などに
抜けの恐れがある場合は接着剤等にて固定してください。
RoHS対応品

ウェブカタログ画像

※画像は代表画像です
※サイズ詳細は、エスコ寸法図を参照ください。
