品番 : EA948DD-22

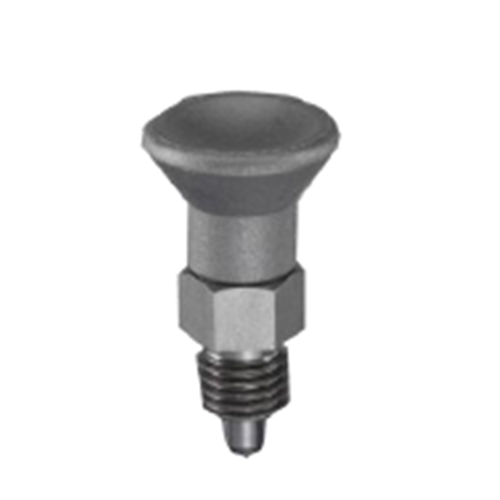

品名 : M12x 6mm [シングルナット]インデックスプランジャー

仕様

メーカーイマオコーポレーション型番NDXNS12
用途位置決め時にノーズ操作が必要な場合にねじサイズM12
ノーズ径6mmノブ径25mm
全長41.7mmナットシングルナット
荷重(最小~最大)6~14Nノーズ機械強度許容せん断力:848N
取付方法ねじ込(スパナ)耐熱温度80℃
材質本体:SUM22L
ノブ:ポリアミド
コイルバネ:SUS301
ノーズ:SUM22L(HRC58~62)
質量23g
ネジ部が短いショートタイプ

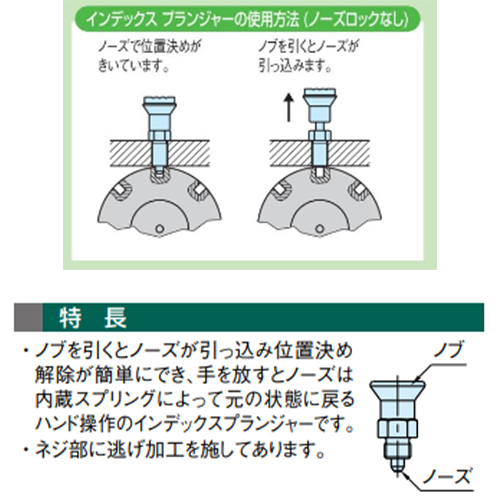

ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のインデックスプランジャーです。
ネジ部に逃げ加工を施してあります。
販売価格

1,760(税抜)/ 1,936円(税込)

カタログ価格

1,760円(税抜)/1,936円(税込)

在庫数

最新在庫: 10

(2025/07/30 08:48現在)

更新
商品入数1販売単位
カタログページ1261ページ
バリエーション一覧
EA948DD-21 M10x 5mm [シングルナット]インデックスプランジャー
EA948DD-22 M12x 6mm [シングルナット]インデックスプランジャー
EA948DD-23 M16x 8mm [シングルナット]インデックスプランジャー
EA948DD-24 M20x10mm [シングルナット]インデックスプランジャー
ウェブカタログ画像
※画像は代表画像です
※サイズ詳細は、エスコ寸法図を参照下さい。
  • ※画像は代表画像です\n※サイズ詳細は、エスコ寸法図を参照下さい。
  • シングルナット
  • A:6mm   C:25mm   D:41.7mm
