品番 : EA940DA-151A
品名 : 125V/3A 押しボタンスイッチ(単極双投/小型
仕様
| メーカー | NKKスイッチズ | 型番 | MB-N15S1S |
|---|---|---|---|
| 用途 | OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤などに。 | 定格容量 | 3A 125V AC 2A 250V AC 2A 30V DC |
| 極数 | 単極双投 | スイッチ特性 | ON-〈ON〉 |
| 動作方式 | モメンタリ形 | 端子部形状 | はんだ端子 |
| パネル取付方法 | ねじ取付け | パネルカット | φ6.5mm |
| パネル厚 | 1～3.1mm | サイズ | φ29.5×7.9×13mm(操作部除く) |
| 使用温度範囲 | －30～85℃ | ||
| ボタンは別売になります。（EA940DA-150A～-150M） | |||
| スイッチ特性の〈 〉はモメンタリになります。 | |||
| ・特殊銀合金の接点 ・端子間絶縁性の向上 ・内部機構：シーソー方式 |
|||
| RoHS対応品 | |||
| 追加説明 |
|
|---|
| カタログ価格 |
885 円（税抜）／ 974 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 16 （2025/11/05 08:51現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1239ページ | ||||
| バリエーション一覧 |
|---|
| EA940DA-151A 125V/3A 押しボタンスイッチ(単極双投/小型 |
| EA940DA-152A 125V/3A 押しボタンスイッチ(単極双投/小型 |
| EA940DA-153A 125V/3A 押しボタンスイッチ(2極双投/小型) |
| EA940DA-154A 125V/3A 押しボタンスイッチ(2極双投/小型) |
ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")
.jpg "形状画像")

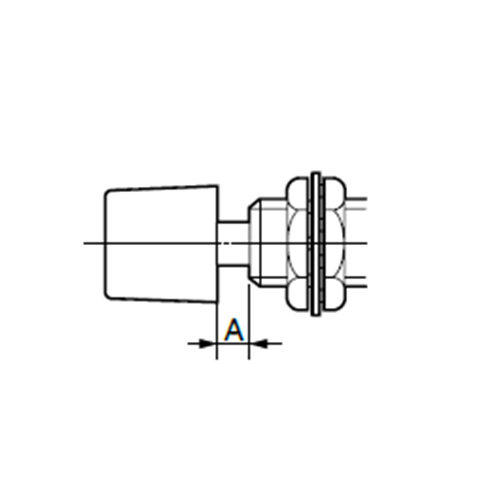

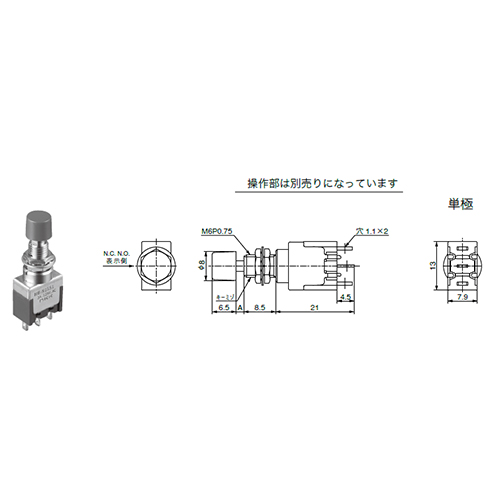

.jpg "エスコ寸法図")
.jpg "エスコ寸法図")
.jpg "商品説明")
資料
| カタログ |
|
|---|
