品番 : EA940DA-153A
品名 : 125V/3A 押しボタンスイッチ(2極双投/小型)
仕様
| メーカー | NKKスイッチズ | 型番 | MB-N25S1S |
|---|---|---|---|
| 用途 | OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等に使用されます。 | 定格容量 | 3A 125V AC 2A 250V AC 2A 30V DC |
| 極数 | 2極双投 | スイッチ特性 | ON-〈ON〉 〈 〉はスイッチ特性のモメンタリになります。 |

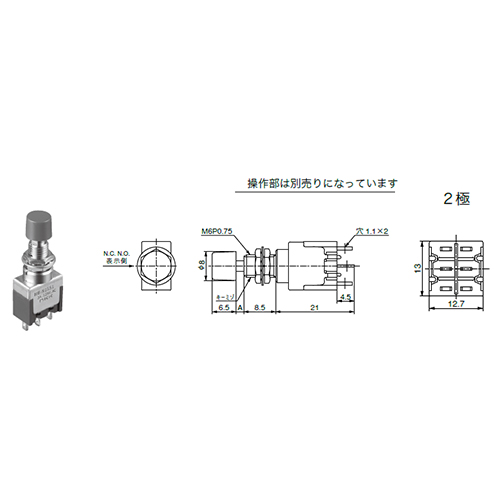

| サイズ | 12.7×13×29.5(H)mm | パネルカット | 6.5mm |
| パネル厚 | 3.1mm | 使用温度範囲 | －30～85℃ |
| 動作方式 | モーメンタリ形 | ||
| 動作方式（オルタネイトとモーメンタリについて）： 押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モーメンタリ」と呼びます。 |
|||
| 押しボタン式 | |||

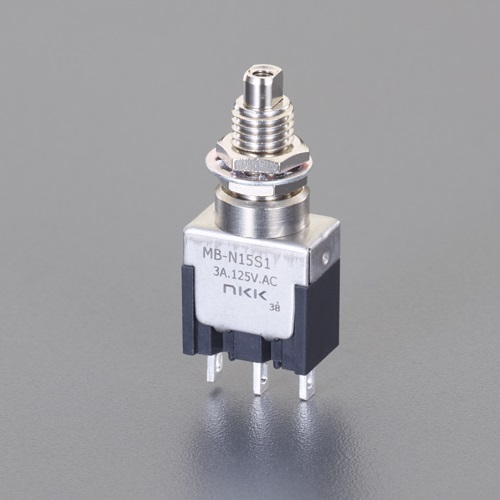

| ボタンは別売になります。（EA940DA-150A～-150M） | |||
| 追加説明 |
|
|---|
| カタログ価格 |
1,150 円（税抜）／ 1,265 円（税込） |
||||
|---|---|---|---|---|---|
| 在庫数 |
最新在庫 : 20 （2025/05/03 05:37現在）
|
||||
| 商品入数 | 1 | 販売単位 | 個 | ||
| カタログページ | 1239ページ | ||||
| バリエーション一覧 |
|---|
| EA940DA-151A 125V/3A 押しボタンスイッチ(単極双投/小型 |
| EA940DA-152A 125V/3A 押しボタンスイッチ(単極双投/小型 |
| EA940DA-153A 125V/3A 押しボタンスイッチ(2極双投/小型) |
| EA940DA-154A 125V/3A 押しボタンスイッチ(2極双投/小型) |
ウェブカタログ画像
拡大
.jpg "ウェブカタログ画像")
.jpg "サブ画像")
資料
| カタログ |
|
|---|

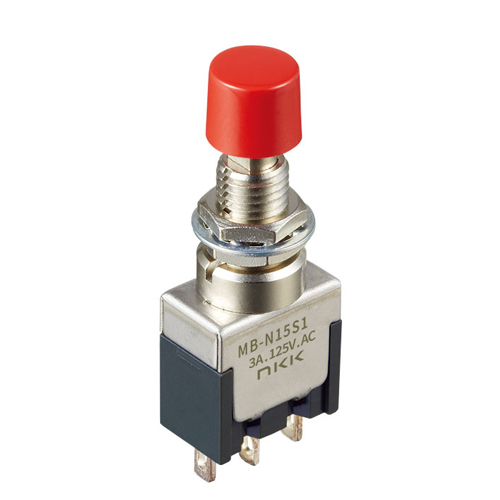

※赤色のキャップ（EA940DA-150D）は付属していません。（別売です。）
