品番 : EA638RS-5

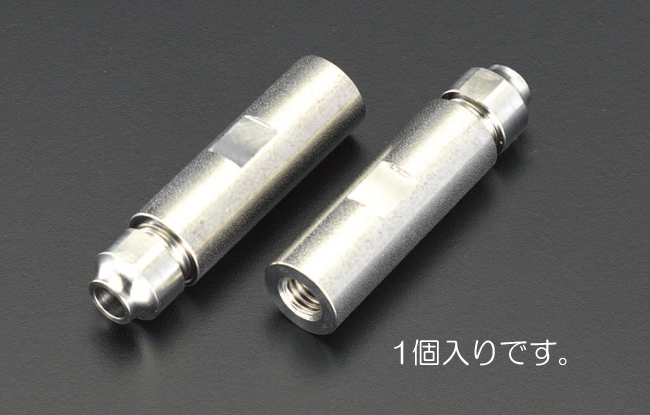

品名 : 5mm/M8 ワイヤー止め金具(左ねじ/ステンレス製)

耐食性・耐孔食に優れています

仕様

仕様 左雌ねじ 適合ワイヤー径 5mm
ねじ径 M8 全長 57mm
材質 ステンレス(SUS316L) 破断強度 ワイヤーの最小破断強度の90%以内
重量 約55g 適正締め付けトルク 25-30Nm
最高引張力 12.6kN 入数 1個
(1×19)ワイヤー不可
耐食性・耐孔食に優れています。
追加説明
カタログ価格

3,200 (税抜)/ 3,520 円(税込)

在庫数

最新在庫 : 38

(2025/05/02 08:01現在)

商品入数 1 販売単位
カタログページ 1414ページ
バリエーション一覧
EA638RS-2 2mm/M6 ワイヤー止め金具(左ねじ/ステンレス製)
EA638RS-3 3mm/M6 ワイヤー止め金具(左ねじ/ステンレス製)
EA638RS-4 4mm/M6 ワイヤー止め金具(左ねじ/ステンレス製)
EA638RS-6 6mm/M8 ワイヤー止め金具(左ねじ/ステンレス製)
EA638RS-5 5mm/M8 ワイヤー止め金具(左ねじ/ステンレス製)
ウェブカタログ画像

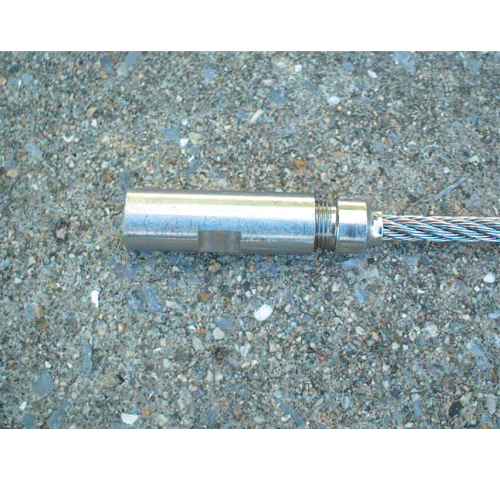

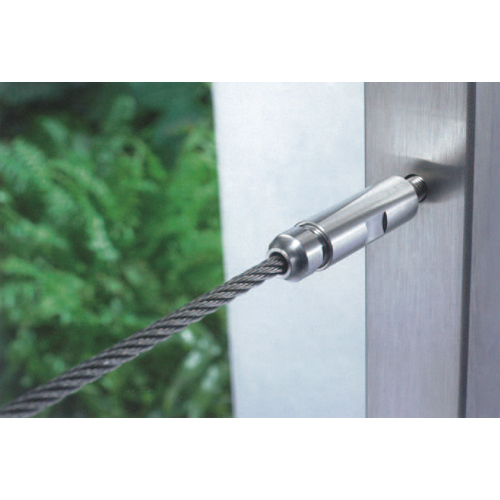

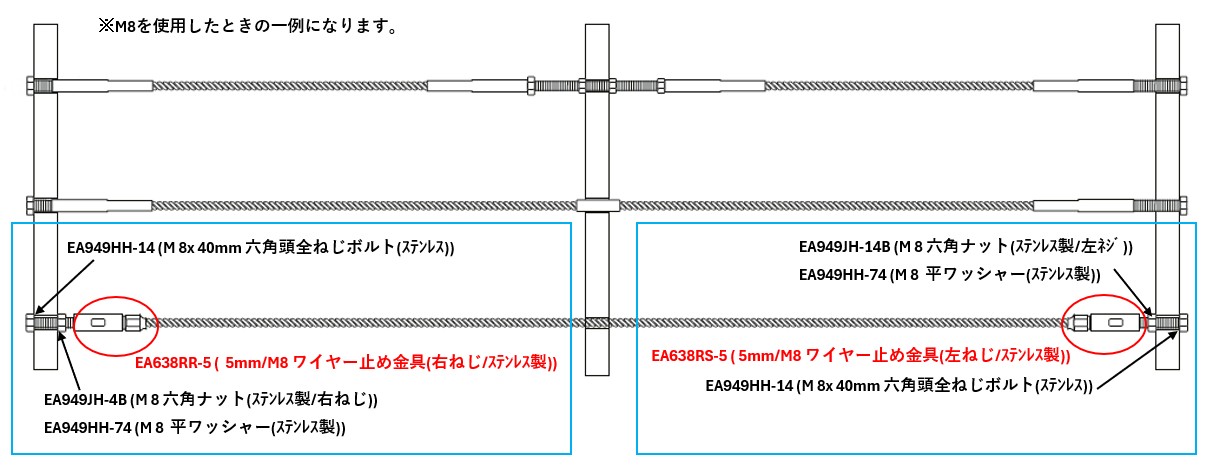

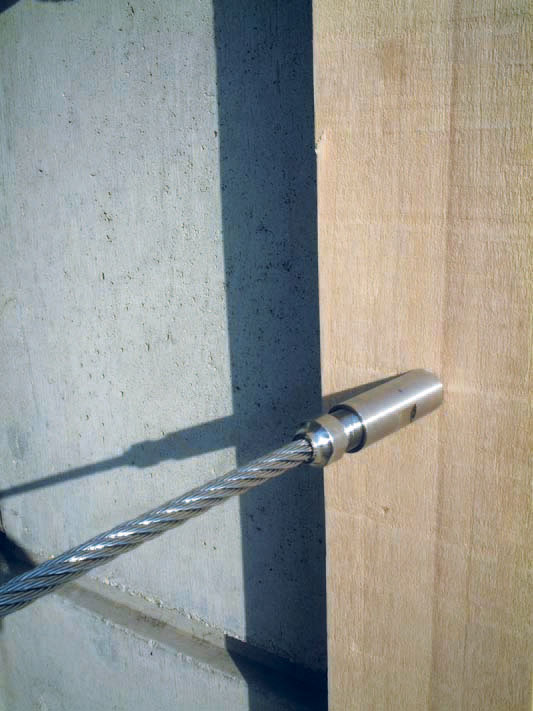

  • 【使用イメージ1】断面に内ねじ付きのワイヤーロープ止め金具を使用して下さい。\nワイヤーロープの長さが短い場合は、張力をかけるだけで十分です。\nねじロック液を使用してください。

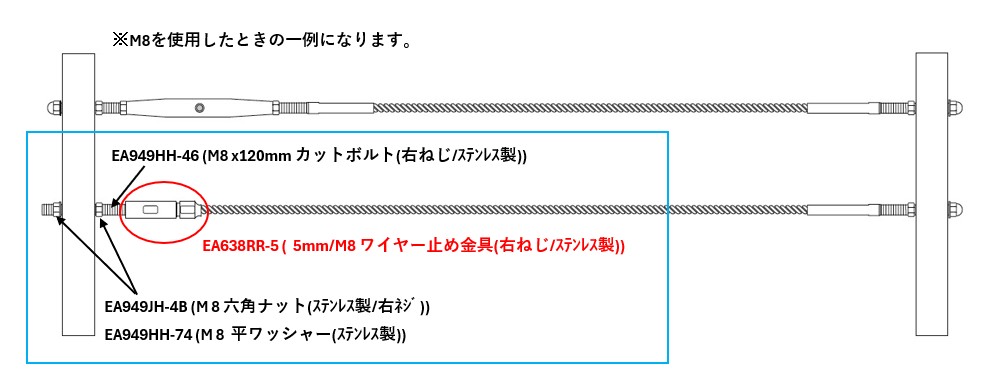

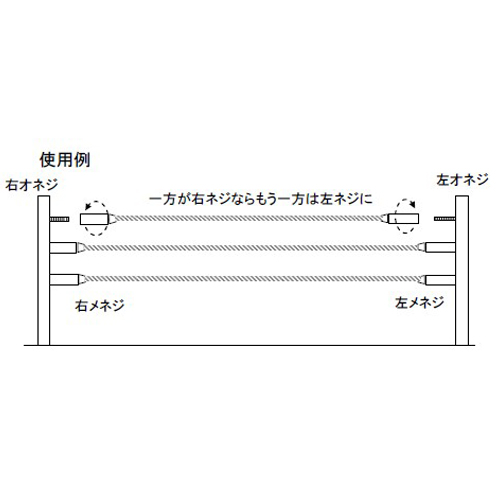

  • 【使用イメージ2】ターンバックルとエンドストップを組み合わせることで調整することが可能です。

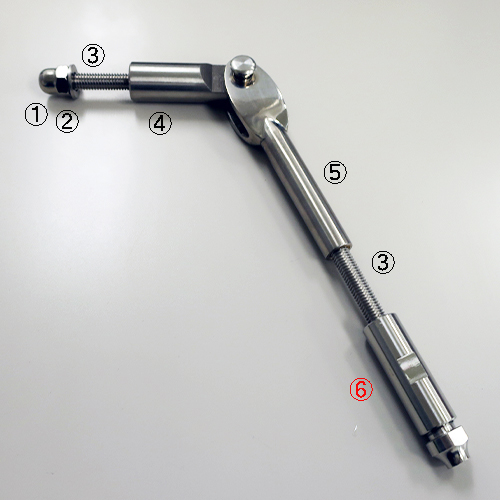

  • 組合わせ例(M8):①EA949JH-24B(袋ナット)+②EA949HH-74(平ワッシャー)+③EA638SA-35(全ネジアイボルト(右ネジ)+④EA638RT-64(止め金具(右・雌ネジ)+⑤EA949HH-45(カットボルト(右ネジ)+⑥EA638RR-5(ワイヤー止め金具(右ネジ)

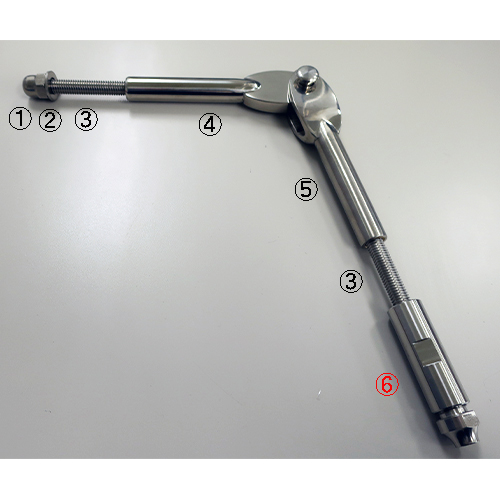

  • 組合わせ例(M8):①EA949JH-24B(袋ナット)+②EA949HH-74(平ワッシャー)+③EA949HH-45(カットボルト(右ネジ)+④EA638RX-4(アイナット(右ネジ)+⑤EA638RT-64(止め金具(右・雌ネジ)+③+⑥EA638RR-5(ワイヤー止め金具(右ネジ)

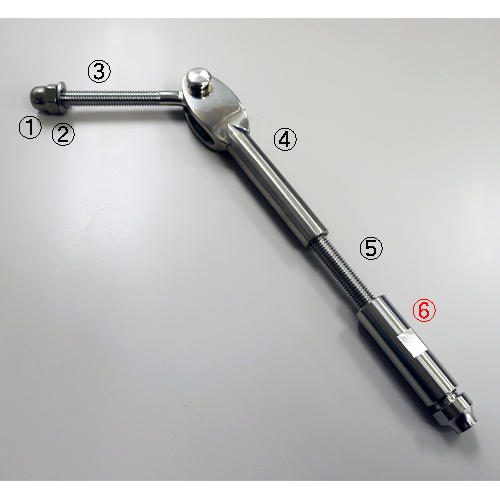

  • 組合わせ例(M8):①EA949JH-24B(袋ナット)+②EA949HH-74(平ワッシャー)+③EA949HH-45(カットボルト(右ネジ)+④EA638RT-84(止め金具(右・雌ネジ)+⑤EA638RT-64(止め金具(右・雌ネジ)+③+⑥EA638RR-5(ワイヤー止め金具(右ネジ)

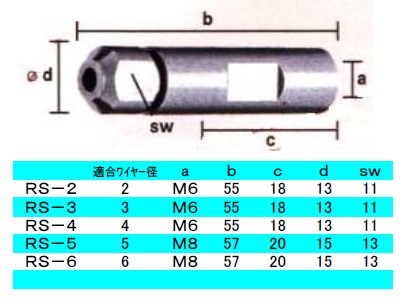

  • 単位:mm
