| メーカー | 三和電気計器（sanwa） | 型番 | PC20 |
|---|
| 仕様 | 本体 | 動作方式 | Δ-Σ方式 |
|---|
| 交流検波方式 | 平均値方式 | レンジ切換 | オート及びマニュアル |
|---|
| 極性切換 | マイナス入力時に｢-｣のみ表示 | 使用環境条件 | 高度2000m以下･環境汚染度Ⅱ |
|---|
| 温度 | -50～300 ℃
（T-300PC(別売)使用時） | 動作温湿度 | 5℃～31℃ , 80%RH(最大),
31℃以上40℃では80%RHから50%RHへ直線的に減少 |
|---|
| 保存温湿度 | -10℃～50℃ , 70%RH 以下 (結露のないこと) | 確度保証範囲 | 23±5℃,80%R.H.以下(結露のないこと) |
|---|
| 直流電圧 | 400m/4/40/400/1000V
入力抵抗：10M～100MΩ | 交流電圧 | 4/40/400/750V
入力抵抗：10～11MΩ
（40Hz～500Hz(正弦波)） |
|---|
| 直流電流 | 400μ/4000μ/40m/400m/4A/10A
（入力抵抗はヒューズ抵抗除く/連続測定は5A以下） | 交流電流 | 400μ/4000μ/40m/400m/4A/10A
入力抵抗：約0.01Ω～約100Ω
（40Hz～500Hz(正弦波)） |
|---|
| 抵抗 | 400/4k/40k/400k/4M/40M
開放電圧：約DC0.4V | 静電容量 | 50n/500n/5μ/50μ/100μF
（オートレンジのみ） |
|---|
| 最高確度 | ●直流電圧：±(0.5％rdg＋2dgt)
●交流電圧：±(1.2％rdg＋9dgt)
●直流電流：±(1.5％rdg＋2dgt)
●交流電流：±(1.8％rdg＋5dgt)
●抵抗：±(1.5％rdg＋5dgt)
●静電容量：±(5.0％rdg＋6dgt)
●温度：±(1.5％rdg＋4.8℃) | 分解能 | ●直流電圧：0.1mV
●交流電圧：0.001V
●直流・交流電流：0.1μA
●抵抗：0.1Ω
●静電容量：0.01nF |
|---|
| 導通 | 10～120Ωの範囲以下でブザー音
開放電圧：約0.4V | ダイオードテスト | 開放電圧:約1.5V |
|---|
| 表示 | 数値部4000 | オーバー表示 | 数値部に｢OL｣を表示 (DC1000V , AC750V , 10Aを除く) |
|---|
| サンプルレート | 約3回/秒 | 周波数特性 | 40Hz～500Hz |
|---|
| 内蔵ヒューズ | ●Φ5×20㎜ 0.5A/250V セラミック管ヒューズ/遮断容量1.5kA
●Φ6.3×32㎜ 12.5A/250V ガラス管ヒューズ/遮断容量125A | 電源 | 単3電池×2本(付属) |
|---|
| 電池寿命 | DCVにて連続約150時間（マンガン電池) | 電池寿命警告 | 内部電池の消耗時、バッテリーマークが点灯 |
|---|
| 消費電力 | 代表値7mW(DCVにて) | サイズ | 90(W)×48(D)×167(H)㎜（ホルスタ装着時） |
|---|
| 重量 | 約330g（ホルスタ含む) | 機能 | ●データホールド
●レンジホールド
●導通チェック
●ダイオードチェック |
|---|
| 付属品 | ●テストリード（EA707NA-2:全長約1m/ピン先18㎜）
●ホルスタ
●取扱説明書 | 安全性 | 600V(CAT Ⅲ)、DC：1000V（CAT Ⅱ） |
|---|

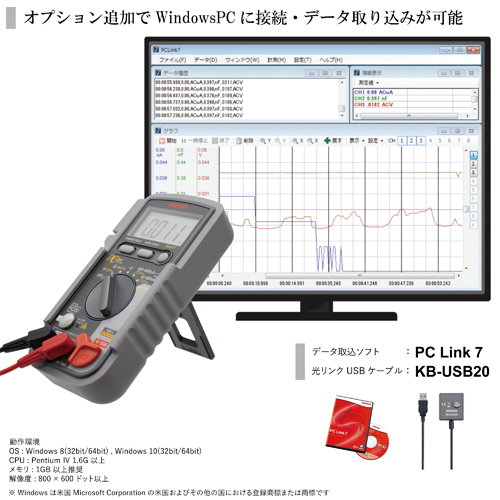

| データ処理（PC接続） |
| ピンキャップ付 |
| 光リンクUSBインターフェイス・ソフト（別売：EA707D-105、EA707D-107） |
| ※付属電池はテスト電池ですので新しい電池をご購入下さい。 |
| コンデンサ容量測定※漏れ電流の大きいコンデンサ容量測定は不可 |
| 誤挿入防止カバー（4・10A） |
| ACアダプタ・端子用セーフティーカバー |
| デスクでの作業に便利な傾斜スタンド |
| 電流測定端子はセーフティカバー付きの別設計 |
| 0.5%最高確度 |
| テストリード固定付、壁掛け可能ホルスタ付 |
