品番 : EA948DB-37

品名 : M12 重荷重ボールプランジャー

ロングロックが緩み防止になります

メーカー	イマオコーポレーション	型番	LBSTH12
用途	しゅう動部の位置決め用に（重荷重用）	ねじサイズ	M12
本体長さ	22mm	ボール径	8mm
荷重(最小～最大)	66～120N	モーメント	取付け：2.03N・m 取外し：1.36N・m
取付け方法	ねじ込み	レンチ穴	マイナス
耐熱温度	80℃	材質	本体：SUM22L(四三酸化鉄被膜) コイルバネ：SWPA ボール：SUJ2(HRC56～60) ロングロック：ﾎﾟﾘｱﾐﾄﾞ
質量	10g

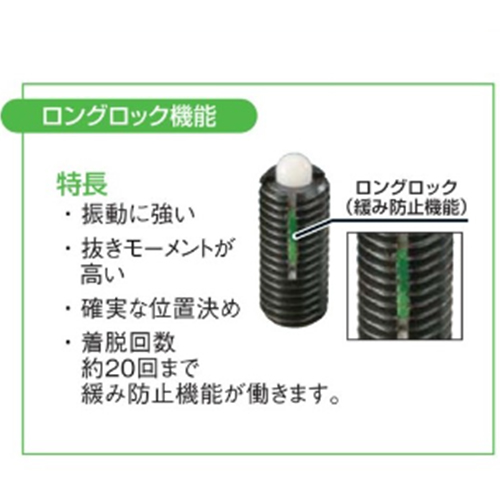

【緩み防止機能(ロングロック)付】振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。

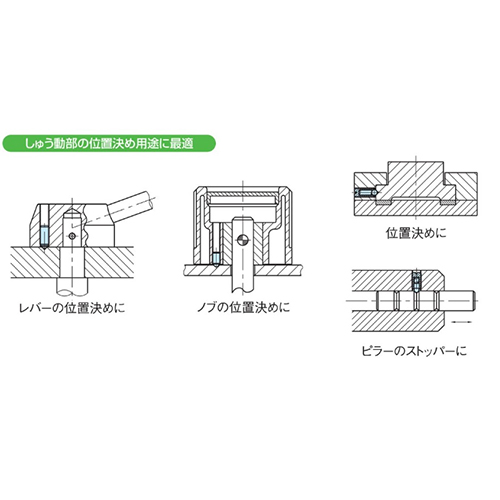

レバー・ノブ・ワーク・治具の位置決め、ピラーのストッパー、プレス機械の下金型(送り抜き)などに

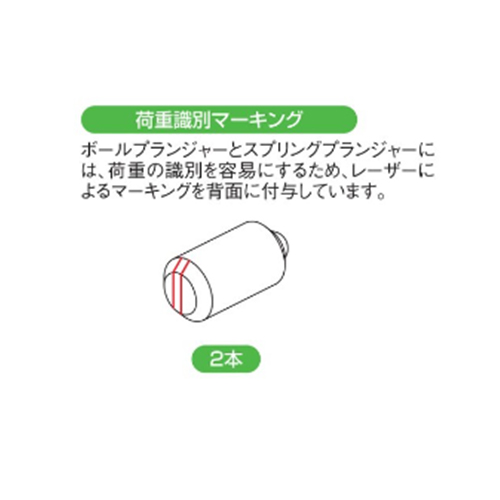

製品識別の為、製品背面にマーキングが付いています。(2本ライン)
RoHS対応品

この商品には、8点のバリエーションがあります。

ウェブカタログ画像

※画像は代表画像です
※サイズ詳細は、エスコ寸法図を参照ください。
