品番 : EA948DA-62

品名 : M4 中荷重スプリングプランジャー

仕様

メーカーイマオコーポレーション型番PL4
ねじサイズM4用途突き出し、位置決め用に(中荷重用)
本体長さ15mmセンターピン径1.5mm
荷重(最小~最大)5~16N取付方法ねじ込み
レンチ穴六角/専用耐熱温度100℃
材質本体:SUM22L(四三酸化鉄皮膜)
コイルバネ:SWPA
センターピン:SUM22L(HRC56~60)
質量0.8g

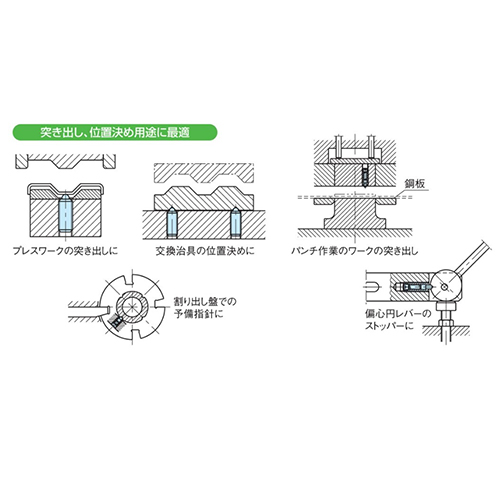

先端側から位置調整ができるため、プレス・金型などのストッパー・突き出し・位置決めに最適です。
販売価格

730(税抜)/ 803円(税込)

カタログ価格

730円(税抜)/803円(税込)

在庫数

最新在庫: 16

(2025/07/17 20:36現在)

更新
商品入数1販売単位
カタログページ1261ページ
数量:

この商品には、9点のバリエーションがあります。

    バリエーション一覧
    EA948DA-61 M3 中荷重スプリングプランジャー
    EA948DA-62 M4 中荷重スプリングプランジャー
    EA948DA-63 M5 中荷重スプリングプランジャー
    EA948DA-64 M6 中荷重スプリングプランジャー
    EA948DA-65 M8 中荷重スプリングプランジャー
    EA948DA-66 M10 中荷重スプリングプランジャー
    EA948DA-67 M12 中荷重スプリングプランジャー
    EA948DA-68 M16 中荷重スプリングプランジャー
    EA948DA-69 M20 中荷重スプリングプランジャー
    ウェブカタログ画像
    ※画像は代表画像です

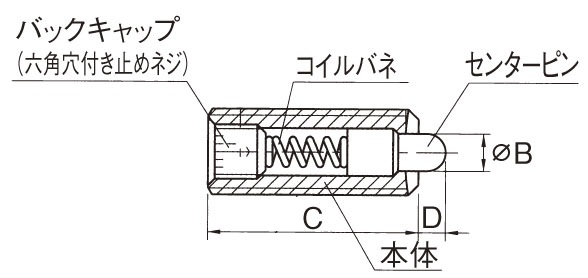

    ※サイズ詳細は、エスコ寸法図を参照ください。
    • ※画像は代表画像です\n※サイズ詳細は、エスコ寸法図を参照ください。
    • B:1.5㎜     C:15㎜     D:1.5㎜

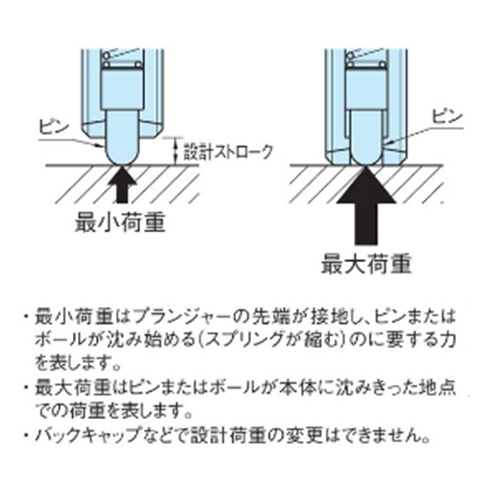

    • 荷重表示について

    資料

    仕様
    1. PDF
    • エスコ便利カタログ1260ページ
    • エスコ便利カタログ1261ページ
