品番 : EA966DA-22A

品名 : M22xP1.5 ロッドエンド(給油式/雌ねじ/右ねじ)

仕様

許容傾斜角15度無負荷回転トルク最大0.10N・m
ラジアルすきま最大0.05mm限界荷重ラジアル荷重:34.79KN
アキシャル荷重:13.23KN
ラジアル静破断荷重51.9KN重量430g
材質ボディ:炭素鋼(亜鉛鍍金+クロメート処理)
ボール:軸受鋼(SUJ2)HRC58以上
インサート:銅合金
ボール
内径φ22.00mm28.00mm
球径φ38.100mm端面径φ25.84mm
ボディ
頭部巾20.0mm頭部外径φ50.0mm
芯間距離84.0mmねじ有効長さ43.0mm
ねじM22×1.5mm二面巾外径37.0mm
二面巾32.0mm二面巾長さ12.0mm
胴外径30.0mm
給油タイプ
左ねじ
販売価格

5,190(税抜)/ 5,709円(税込)

カタログ価格

5,190円(税抜)/5,709円(税込)

在庫数

最新在庫: 1

(2025/05/02 23:14現在)

更新
商品入数1販売単位
カタログページ1270ページ
数量:

この商品には、10点のバリエーションがあります。

    バリエーション一覧
    EA966DA-5A M5 xP0.8 ロッドエンド(給油式/雌ねじ/左ねじ)
    EA966DA-6A M6 xP1.0 ロッドエンド(給油式/雌ねじ/左ねじ)
    EA966DA-8A M8 xP1.25 ロッドエンド(給油式/雌ねじ/左ねじ)
    EA966DA-10A M10xP1.5 ロッドエンド(給油式/雌ねじ/左ねじ)
    EA966DA-12A M12xP1.75 ロッドエンド(給油式/雌ねじ/左ねじ)
    EA966DA-14A M14xP2.0 ロッドエンド(給油式/雌ねじ/左ねじ)
    EA966DA-16A M16xP2.0 ロッドエンド(給油式/雌ねじ/左ねじ)
    EA966DA-18A M18xP1.5 ロッドエンド(給油式/雌ねじ/左ねじ)
    EA966DA-20A M20xP1.5 ロッドエンド(給油式/雌ねじ/左ねじ)
    EA966DA-22A M22xP1.5 ロッドエンド(給油式/雌ねじ/右ねじ)
    ウェブカタログ画像

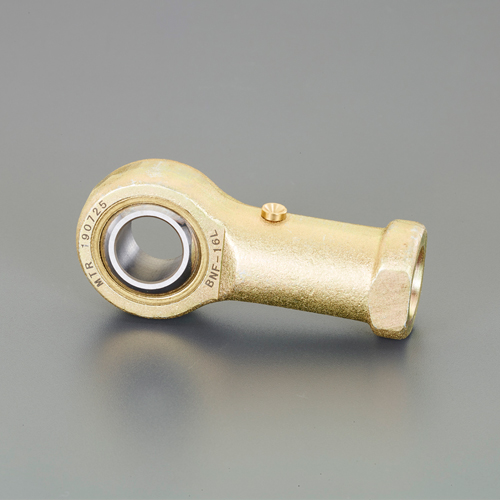

    ※画像は代表画像です。
    • ※画像は代表画像です。

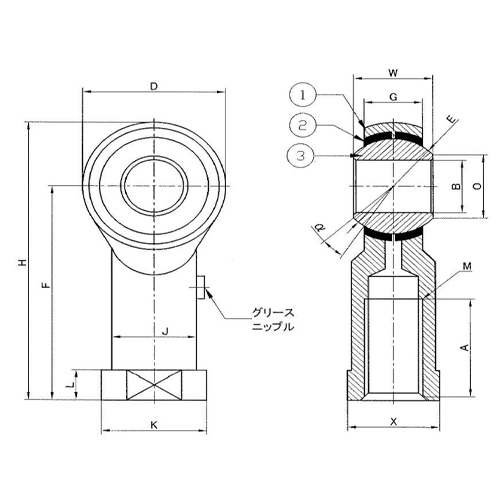

    • B:φ22mm W:28mm E:φ38.100mm\nO:25.84mm G:20mm D:φ50mm F:84mm\nA:43mm M:M22×1.5mm K:37mm\nX:32mm L:12mm J:30mm α:15度
