| メーカー | 三和電気計器（sanwa） | 型番 | LCR701 |
|---|
| 仕様 | 本体 | 測定範囲 | Ls/Lp：20.000uH/200.00uH/2000.0uH/20.000mH/200.00mH/20.000H/
200.00H/20000.0H/20.000kH、
Cs/Cp：200.00pF/2000.0pF/2000.0nF/2000.0nF/20.000uF/200.00uF/
2000.0uF/20.00mF、
Rs/Rp：
20.000Ω/200.00Ω/2.0000kΩ/20.000kΩ/200.00kΩ/2.0000MΩ/
20.000MΩ/200.0MΩ、
Ω（DCR)：
20.000Ω/200.00Ω/2.0000kΩ/20.000kΩ/20.000kΩ/2.0000MΩ/
20.000MΩ/200.0MΩ（開放電圧：DC0.9V） |
|---|
| 電源 | アルカリ9V電池（6LF22)×1個（付属）
または外部ACアダプタ | サイズ | 本体のみ：80(W)×40(D)×175(H)mm
ホルスタ装着時：87(W)×45(D)×184(H)㎜ |
|---|
| 重量 | 本体のみ：約320g
ホルスタ装着時：約400g | 消費電力 | 約100mW |
|---|

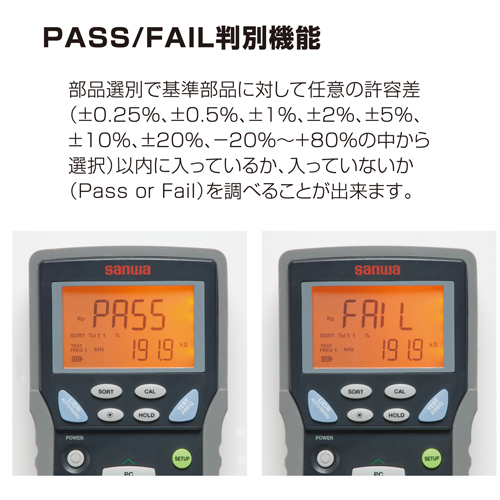

| 電池寿命 | 約40時間（オートLCRモード、1kHz、アルカリ9V電池) | 機能 | ・PASS/FAIL判別機能/SORT機能
・データホールド機能
・各種パラメーター表示
・バックライト付
・オートLCR機能
・リラティブ機能
・キャリブレーション機能(OPEN/SHORT校正) |
|---|
| レンジ切換 | オート | 表示 | メイン：20000カウント：Ls/Lp/Cs/Cp/Rs/Rp/DCR
サブ：2000カウント：D/Q/θ/ESR/RP |
|---|
| オーバー表示 | 数値部に「OL」を表示 | サンプルレート | 1.2回/秒（LCRモード）
0.5回/秒（DCRモード) |
|---|
| 測定モード | シリーズ/パラレル | 最高確度 | ・インダクタンス：±(1.0％rdg＋10dgt)
・コンデンサ容量：±(0.8％rdg＋10dgt)
・交流抵抗：±(0.7％rdg＋8dgt)
・直流抵抗：±(0.3％rdg＋3dgt) |
|---|
| 保存温湿度 | －20℃～60℃,80%RH以下(結露のないこと) | 測定周波数 | 100/120/1k/10k/100kHz |
|---|
| 確度保証範囲 | 23±5℃,80%R.H.以下(結露のないこと) | 温度係数 | 0.15×(規定確度)/℃,0℃～18℃,28℃～50℃ |
|---|
| 電池寿命警告 | 4レベル | 動作温湿度 | 0℃～50℃,80％RH以下(結露のないこと) |
|---|
| 使用環境条件 | 高度2000m以下・環境汚染度Ⅱ | EMC指令 | IEC61326 |
|---|
| RoHS指令 | EN50581 | デバイス値選別機能閾値 | ±0.25%,±0.5%,±1%,±2%,±5%,±10%,±20%,-20%～+80% |
|---|
| 測定パラメータ | Ls/Lp/Cs/Cp/Rs/Rp/DCR(D/Q/θ/ESR/RP測定を含む) | 測定信号レベル | 0.63Vrms(公称)、0.9Vdc(公称) |
|---|
| 測定端子 | 4端子ソケット+ガードライン

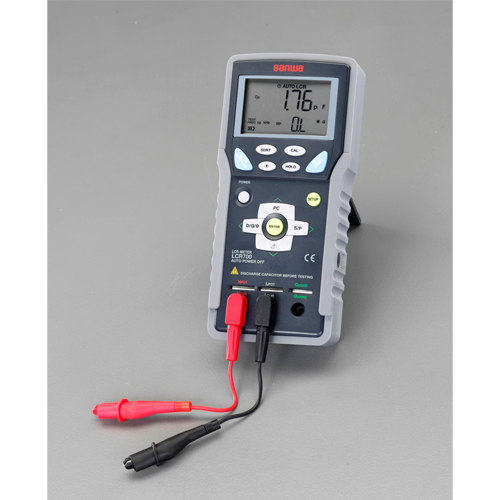

クリップリードのプラグに対応 | 付属品 | クリップリード : EA711TB-102(全長0.16m)
ホルスタ
デバイス差込測定端子用ショートプレート
取扱説明書 |
|---|
| 測定周波数DC～100kHzでの広範囲測定が可能 |
| 2線/4線測定が可能 |
| 部品判別も容易に対応 |

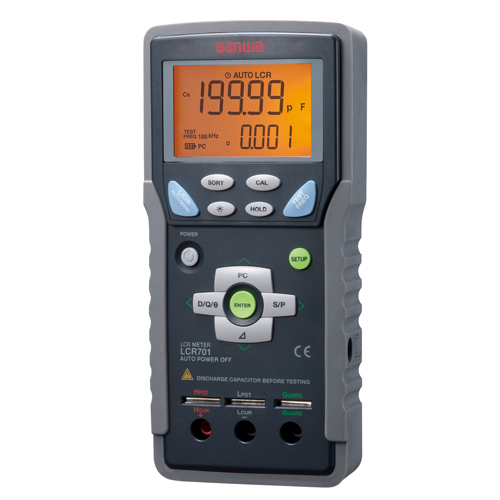

| 手で持てる小型LCRメータ |
| テスタとは異なる交流信号で正確なLCR測定 |
| 5種類の測定周波数に対応 (100/120/1k/10k/100kHz） |
| 7レンジの直流抵抗(DCR）測定ファンクション搭載 |

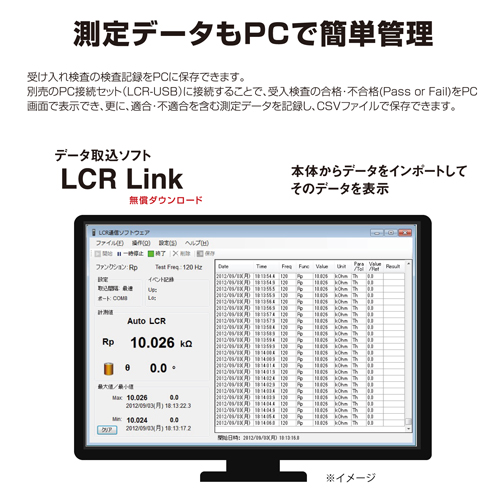

| USBインターフェース(別売)による受入検査に便利なPCソフト |

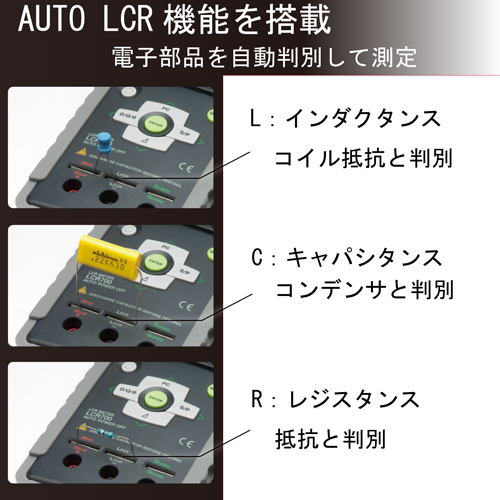

| オートLCR機能でL/C/R/Sモード/Pモードの自動判別測定も可能 |
| ※付属電池はテスト電池ですので新しい電池をご購入下さい。 |
