| メーカー | 日置電機（HIOKI） | 型番 | PW3360-10 |
|---|
| 仕様 | 本体 | 測定ライン | 単相2線、単相3線、三相3線、三相4線 |
|---|
| 測定項目 | 電圧・電流実効値、電圧・電流基本波値、
電圧・電流基本波位相角、周波数、
電圧・電流波形ピーク
（絶対値、有効・無効・皮相電力、力率・変位力率、
有効・無効電力量、有効・無効電力デマンド量、
有効・無効電力デマンド値、力率デマンド、パルス入力） | 保存項目 | 測定値保存: 平均値のみ, 平均・最大・最小値
[PW3360-11]: 高調波データ保存: バイナリ形式 (平均値のみ, 平均・最大・最小値)
画面コピー: BMP形式 (最短インターバル時間5分毎に保存可)
波形保存: バイナリ形式 (最短インターバル時間1分毎に保存可) |
|---|
| 測定レンジ | 電圧：AC600V
交流電流：500.00mA～5.0000kA（使用センサによる）、
50.000mA～5.0000A（漏れ電流のみ） | 電力レンジ | 300.00W～9.0000MW
（電圧/電流レンジと測定ラインとの組合わせによる） |
|---|
| 基本確度 | 電圧:±0.3%rdg.±0.1% f.s
電流:±0.3%rdg.±0.1% f.s.+電流センサ確度
電力:±0.3%rdg.±0.1% f.s.+電流センサ確度(力率=1) | 力率 | 0.00～1.00 |
|---|
| 機能 | ・結線確認
・設定ナビ
・画面コピー
・時計
・表示ホールド | クランプ内径 | 46mm（EA742HF-2） |
|---|
| 電源 | AC100V(50/60Hz)～240V
バッテリセット(PW9002：EA742HF-21)（別売）：DC7.2V | 連続使用時間 | 8時間 |
|---|
| 表示更新レート | 約0.5s(SDカード・内部メモリアクセス時, LAN・USB通信時は除く) | 保存インターバル時間 | 1～30秒,1～60分,14切替え |
|---|
| サイズ | 180(W)×48(D)×100(H)mm | 重量 | 550g |
|---|

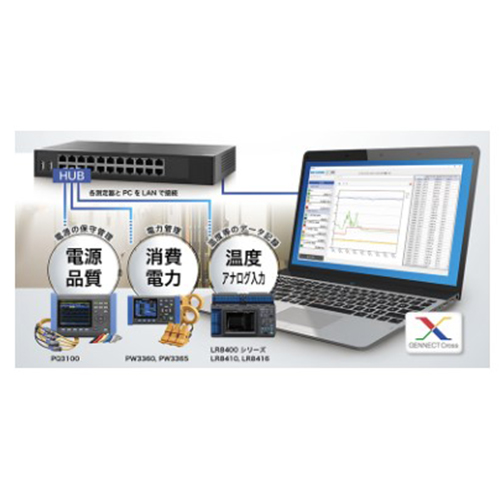

| インターフェイス | SDメモリカード(別売)(Z4001：EA742HF-22)、LAN、USB
パルス出力:積算電力量測定時, 有効電力量に比例したパルス信号を出力, オープンコレクタ絶縁出力 | データ記録 | SDメモリカード/内部メモリへリアルタイム保存 |
|---|
| 付属品 | ・電圧コード×各色1本 (黒・赤・黄・青)
・ACアダプタ、USBケーブル×1本、測定ガイド
・カラースパイラルチューブ×1セット
・クランプセンサ色区別用(各色2個）
・クランプセンサコード結束用（黒各5個）
・携帯用ケース | | |
|---|
| 設定ナビ画面が確実な接続をサポート（接続状態をリアルなグラフィック画面でご案内） |
| 3回路が同時に測定可能（同一電源系統、単相2線で） |
| SDカードにデータを長期保存可能 |
| 単相から三相4線、400Vラインまで対応 |
| 有効測定範囲90V～780Vまで |
| 狭いキュービクルの中でも設置できるポータブル設計 |
| SDカードに長期保存可能 |
| WHM（電力量計）結線確認機能を搭載 |
