品番 : EA948DA-21

品名 : M3 軽荷重ボールプランジャー

仕様

メーカーイマオコーポレーション型番BST3A
用途しゅう動部の位置決め用に(軽荷重用)ねじサイズM3
本体長さ9mmボール径1.5mm
荷重(最小~最大)1.5~3N取付け方法ねじ込み
レンチ穴六角耐熱温度100℃
材質本体:スチール(SUM22L)、
コイルバネ:SWPA
ボール:スチール(HRC50~60)
質量0.2g
レバー・ノブ・ワーク・治具の位置決め、ピラーのストッパー、プレス機械の下金型(送り抜き)などに
販売価格

400(税抜)/ 440円(税込)

カタログ価格

400円(税抜)/440円(税込)

在庫数

最新在庫: 15

(2025/07/25 12:02現在)

更新
商品入数1販売単位
カタログページ1260ページ
数量:

この商品には、10点のバリエーションがあります。

    バリエーション一覧
    EA948DA-21 M3 軽荷重ボールプランジャー
    EA948DA-22 M4 軽荷重ボールプランジャー
    EA948DA-23 M5 軽荷重ボールプランジャー
    EA948DA-24 M6 軽荷重ボールプランジャー
    EA948DA-25 M8 軽荷重ボールプランジャー
    EA948DA-26 M10 軽荷重ボールプランジャー
    EA948DA-27 M12 軽荷重ボールプランジャー
    EA948DA-28 M16 軽荷重ボールプランジャー
    EA948DA-29 M20 軽荷重ボールプランジャー
    EA948DA-30 M24 軽荷重ボールプランジャー
    ウェブカタログ画像
    ※画像は代表画像です
    ※サイズ詳細は、エスコ寸法図を参照ください。
    • ※画像は代表画像です\n※サイズ詳細は、エスコ寸法図を参照ください。
    • B:1.5㎜     C:9㎜     D:0.5㎜

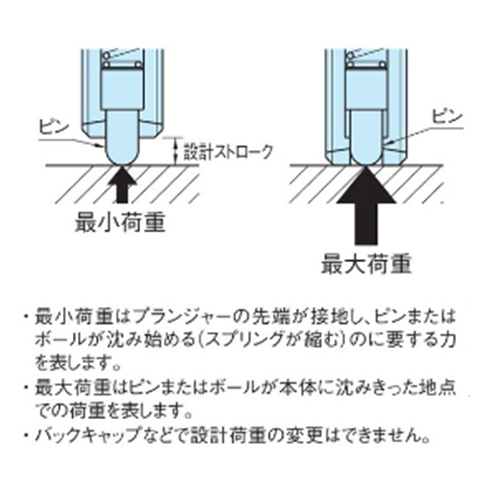

    • 荷重表示について

    資料

    仕様
    1. PDF
    • エスコ便利カタログ1260ページ
    • エスコ便利カタログ1261ページ
